Hvad er en faseovervågningsrelæ, og hvorfor er det vigtigt?
2026-06-11 427

Tre-fase kraftsystemer kan opleve problemer som fase tab, fase omvendelse, spændingsubalance, overspænding og underspænding, som alle kan påvirke udstyr drift og pålidelighed. Et faseovervågningsrelæ hjælper med at opdage disse forhold og reagerer, før de fører til udstyrsskader eller procesafbrydelser. Denne guide forklarer, hvordan faseovervågningsrelæer fungerer, de fejl de opdager, hvordan de hjælper med at beskytte motorer, og hvordan man vælger, installerer og konfigurerer dem korrekt.

Katalog

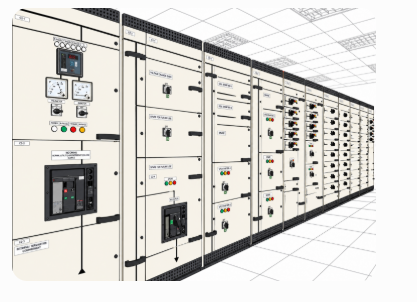

Forstå behovet for overvågning af strømspektrum

Tre-fase kraftsystemer er bredt brugt i kommercielle og industrielle anlæg, hvor pålidelig elektrisk forsyning er vigtig for daglige operationer. Strømforstyrrelser såsom fase tab, spændingsubalance, fase omvendelse og spændingsvariationer kan opstå uventet og kan påvirke udstyr præstation, proces kontinuitet og system pålidelighed. Mange af disse problemer er ikke straks synlige under normal drift. Et faseovervågningsrelæ overvåger kontinuerligt strømforsyningen, opdager unormale forhold, og udløser alarmer eller kontrolhandlinger, når fejl opstår. Dette hjælper med at identificere elektriske problemer tidligt og understøtter pålidelig udstyr drift.

Almindelige problemer, som et faseovervågningsrelæ opdager

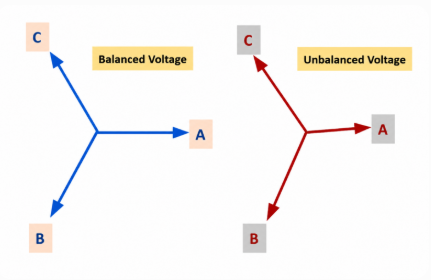

Figur 2. Balanseret vs. ubalancerede tre-fase spændingsforhold

Elektrisk tilstand	Beskrivelse	Mulige årsager	Potentielle virkninger
Fase tab	En fase bliver frakoblet, mens de resterende faser forbliver spændingsførende.	Udstyr fejl, ledningsfejl, beskadigede ledere, forstyrrelser i distributionsnetværket.	Unormal udstyrs drift, øget stress, reduceret pålidelighed, og mulig udstyrsskade.
Fase omvendelse	Fase sekvens ændres fra den tilsigtede rækkefølge.	Installationsfejl, vedligeholdelsesarbejde, ledningsmodifikationer.	Forkert motorrotation, forkert udstyrs drift, og procesafbrydelser.
Fase ubalance	Spændings niveauer varierer mellem faser.	Ujævn belastning, leveringsvariationer, distributionssystemproblemer.	Uligelig nuværende belastning, overophedning, nedsat effektivitet og accelereret slid på udstyr. Ubalance over 2–3% kræver ofte opmærksomhed, mens niveauer nær 5% kan skabe betydelige risici for overophedning.
Overvoltage	Forsyningsspænding stiger over det normale driftsområde.	Skiftende hændelser, forsyningsforstyrrelser, distributionssystemforhold.	Øget elektrisk stress på motorer, isolering, kontroller og andet tilsluttet udstyr.
Undervolt	Forsyningsspænding falder under det normale driftsområde.	Tung elektrisk belastning, strømsvigt, spændingsfald inden for distributionssystemet.	Nedsat udstyrsydelse, højere driftsstress og potentiel forstyrrelse af normal systemdrift.

Hvordan virker et faseovervågningsrelæ?

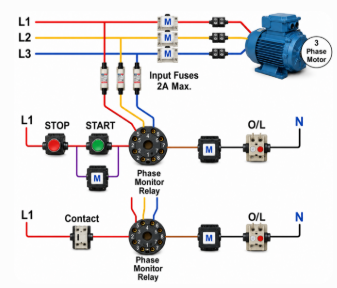

Figur 3. Typisk ledningsdiagram for faseovervågningsrelæet

Et faseovervågningsrelæ tilsluttes den trefasede strømforsyning gennem terminaler L1, L2 og L3. Det måler kontinuerligt fase tilstedeværelse, spændingsniveauer, fase sekvens og spændingsbalance for at bekræfte, at forsyningen forbliver inden for forudindstillede driftsgrænser.

Når alle forhold er normale, aktiverer relæet sin interne kontaktspole, som holder udgangs kontaktpunkterne i deres normale driftsstatus. De fleste relæer giver Normalt Åben (NO) og Normalt Lukket (NC) udgangs kontaktpunkter, der kan bruges til at kontrollere kontaktorer, alarmer, PLC-indgange eller andre kontrolkredse.

Hvis relæet registrerer en fejl såsom fase tab, fase omvending, fase ubalance, overvoltage eller undervoltage, ændrer det tilstanden af udgangs kontaktpunkterne. Mange modeller inkluderer en justerbar udløsningstid, der forhindrer unødvendig udløsning forårsaget af kortvarige strømsvigt.

Efter at fejlen er ryddet, vender relæet tilbage til normal drift gennem enten automatisk nulstilling, hvor relæet nulstiller sig selv, eller manuel nulstilling, hvor fejlen skal bekræftes, før systemet kan genstartes.

Interne vs. forsynings- vs. miljømæssige årsager til fase tab

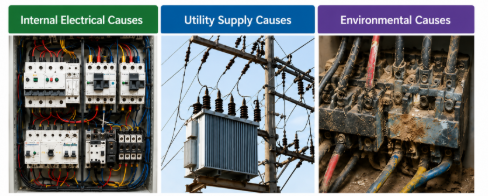

Figur 4. Kilder til fase tab i elektriske systemer

Fase tab kan stamme fra forskellige kilder inden for eller uden for en facilitet. At identificere kilden hjælper med at forenkle fejlfinding og korrigerende foranstaltninger.

Årsagskategori	Typiske kilder	Hvordan det kan føre til fase tab
Interne elektriske årsager	Afbrydere, kontaktorer, omskiftere, sikringer, terminaler, kabler, transformatorer og ledningsforbindelser inden for faciliteten.	Komponent slid, løse forbindelser, overophedning, isoleringsfejl eller udstyrsfejl kan forstyrre én fase af strømforsyningen.
Forsyningsårsager	Forsyningstransformatorer, distributionslinjer, transformerstationer, transmissionsudstyr, vedligeholdelsesaktiviteter og netværksforstyrrelser.	Fejl eller afbrydelser i el-distributionsnetværket kan forårsage, at en fase går tabt, før strømmen når faciliteten.
Miljømæssige årsager	Fugt, støv, vibration, korrosion, ekstreme temperaturer, fysisk påvirkning og langsigtet aldring af udstyr.	Miljømæssig stress kan forringe elektriske komponenter over tid, øge risikoen for forbindelsesfejl, isoleringsnedbrydning og faseafbrydelser.

At forstå, om fase tab stammer fra internt udstyr, forsyningsnetværket eller miljøforhold, hjælper med at forenkle fejldiagnose, identificere roden til problemet mere effektivt og reducere udstyrets nedetid.

Hvordan faseovervågningsrelæer hjælper med at beskytte motorer

Figur 5. Faseovervågningsrelæ, der beskytter en trefaset motor

Beskyttelsesområde	Hvorfor det er vigtigt	Hvordan et faseovervågningsrelæ hjælper
Reduceret risiko for overophedning	Store mængder varme kan beskadige motorviklinger, fremskynde isoleringsaldring og øge sandsynligheden for fejl.	Relæet afbryder eller signalerer kontrolsystemet, når unormale spændingsforhold registreres, hvilket hjælper med at forhindre langvarig drift under skadelige forhold.
Afbalancerede driftsbetingelser	Spændingsubalance kan skabe uligelig strømflow mellem faser, hvilket resulterer i yderligere varme og mekanisk stress.	Relæet overvåger fase spændinger og reagerer, når ubalance overstiger de konfigurerede grænser, hvilket hjælper med at opretholde stabile driftsforhold.
Forbedret udstyrs pålidelighed	Elektriske forsyningsproblemer kan føre til uventede nedlukninger, nedsat ydeevne og driftsforstyrrelser.	Tidlig diagnose af problemer med strømkvalitet muliggør korrigerende handlinger, før fejl udvikler sig til mere alvorlige udstyrsproblemer.
Længere Isolationsliv	Gentagen termisk stress svækker gradvist motorens isolering og øger risikoen for vindningsfejl.	Ved at begrænse eksponering for unormale elektriske forhold hjælper relæet med at reducere unødvendig termisk stress på motorens komponenter.
Lavere Vedligeholdelseskrav	Udstyrs skader resulterer ofte i uplanlagte reparationer, nedetid og øgede vedligeholdelsesomkostninger.	Kontinuerlig overvågning hjælper med at identificere forsyningsproblemer tidligt, hvilket reducerer sandsynligheden for nødreparationer og uventede motorfejl.

I stedet for at reparere skader efter de opstår, tilbyder faseovervågningsrelæer forebyggende beskyttelse ved at opdage unormale forsyningsforhold, så snart de opstår. Dette hjælper med at støtte pålidelig motoroperation, forbedre udstyrs tilgængelighed og reducere risikoen for kostbar nedetid.

Almindelige Anvendelser af Faseovervågningsrelæer

Figur 6. Almindelige Anvendelser af Faseovervågningsrelæer i Industrielle og Kommercielle Systemer

Industri/Anvendelse	Typisk Udstyr	Hvorfor Faseovervågning Er Vigtig	Eksempel på Operationel Fordel
Pumpesystemer	Vandpumper, irrigationspumper, boosterpumper	Mange pumping systemer fungerer kontinuerligt og afhænger af stabil trefaset strøm.	En kommunal pumpestation oplevede gentagne nedlukninger på grund af spændingsudsving fra forsyningen. Installation af faseovervågningsrelæer hjalp med at identificere problemer med strømkvaliteten, før der opstod skader på motoren.
Luftkompressorer	Industrielle kompressorer, pneumatiske systemer	Kompressorfejl kan forstyrre flere produktionsprocesser i hele anlægget.	Hjælper med at reducere uventede kompressor-nedlukninger og forbedre systemets tilgængelighed.
HVAC-systemer	Kølere, køletårne, luftbehandlingsenheder, ventilatorer	HVAC-systemer er afhængige af store motorer, der er følsomme over for variationer i strømkvaliteten.	En kommerciel bygning oplevede gentagne nedlukninger af køleren under spidsbelastning om sommeren. Spændingsubalancen blev identificeret og korrigeret efter installation af faseovervågningsrelæer.
Produktionsmaskiner	Transportbånd, miksere, emballagemaskiner, værktøjsmaskiner	Elektriske fejl kan stoppe produktionslinjer og skabe kostbar nedetid.	En produktionsfacilitet opdagede fasefølgesfejl efter vedligeholdelsesarbejde. Faseovervågningsrelæer forhindrede opstart af udstyr, indtil ledningerne var korrigeret.
Elevatorsystemer	Personenhejs, godslifte, materialehåndteringssystemer	Korrekt drift af motoren er essentiel for sikker bevægelse og positionering.	Hjælper med at forhindre drift under uhensigtsmæssige strømforhold.
Vand- og Spildevandsanlæg	Overføringspumper, lufterblæsere, miksere, filtreringssystemer	Mange behandlingsprocesser fungerer kontinuerligt og kræver pålidelig motorpræstation.	Understøtter kontinuerlig drift ved at identificere problemer med strømkvaliteten, før de påvirker kritisk udstyr.
Mining & Industriel Behandling	Knusere, transportbånd, materiel, behandlingsudstyr	Store motorer arbejder i krævende miljøer, hvor nedetid kan være kostbar.	Hjælper med at identificere elektriske fejl tidligt og reducere risikoen for produktionsafbrydelser.

Hvordan Man Vælger Et Faseovervågningsrelæ

Valg af et faseovervågningsrelæ kræver overvejelse af det elektriske system, installationsmiljøet og kravene til kontrolkredsen. Relæet bør give de nødvendige beskyttelsesfunktioner, samtidig med at det forbliver kompatibelt med det udstyr, det vil overvåge og kontrollere.

Udvælgelseskriterium	Hvad man skal overveje	Hvorfor det er vigtigt
Systemkompatibilitet	Bekræft kompatibilitet med systemspændingen (208V, 380V, 400V, 415V, 480V eller 600V) og ledningskonfiguration (tre-leder eller fire-leder).	Sikrer, at relæet kan overvåge strømkilden præcist og fungere korrekt inden for det elektriske system.
Driftsmiljø	Overvej temperatur, fugtighed, støv, vibration og installationssted.	Miljømæssige forhold kan påvirke relæets ydeevne, pålidelighed og levetid.
Beskyttelsesfunktioner	Bekræft om relæet overvåger fasefejl, faseomvending, faseubalance, overspænding og underspænding.	Forskellige anvendelser kan kræve forskellige niveauer af beskyttelse mod strømforsyningen.
Statusindikatorer og diagnostics	Tjek for LED-indikatorer, fejlstatusviser eller diagnostiske funktioner.	Disse funktioner forenkler fejlfinding og hjælper med at identificere elektriske problemer hurtigere.
Udgangskontaktkonfiguration	Gennemgå de tilgængelige NO, NC eller omskiftekontakter og deres vurderinger.	Udgangskontakterne skal være kompatible med kontaktorer, alarmer, PLC'er og andre kontrolenheder.
Integrering af kontrolkredsløb	Bekræft kompatibilitet med det eksisterende kontrolsystem og skiftekrav.	Korrekt integration sikrer pålidelig drift og fejlfunktion.
Miljøbeskyttelse	Vurder kapseldesign og beskyttelse mod støv, fugt og forurenende stoffer.	Yderligere beskyttelse kan være nødvendig i krævende industrielle miljøer.

Installations- og konfigurationsvejledning

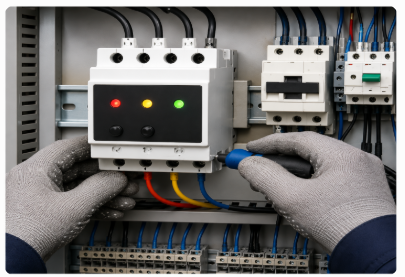

Figur 7. Installation og konfiguration af en faseovervågningsrelæ

Efter valg af en faseovervågningsrelæ skal enheden installeres og konfigureres for at matche kravene i det elektriske system. Selvom ledningsmetoder og tilgængelige funktioner varierer fra producent til producent, følger de fleste relæer lignende installations- og idriftsættelsesprocedurer. Installation bør altid udføres af kvalificeret elektrisk personale, der er fortrolige med gældende elektriske koder, sikkerhedskrav, og producentens instruktioner.

Før nogen ledningsarbejde påbegyndes, bekræft at strømforsyningen er korrekt isoleret, og at alle nødvendige låse- og sikkerhedsprocedurer er gennemført. Når kredsløbet er bekræftet som sikkert, forbind relæets overvågningsindgange til de indkommende trefaseforsyningsterminaler, typisk betegnet som L1, L2 og L3, i henhold til producentens ledningsdiagram. Forkerte faseforbindelser kan føre til forkert drift eller falske fejlindikationer.

Relæets udgangskontakter skal derefter integreres i kontrolkredsløbet. I mange motorstyringsapplikationer er udgangskontakten tilsluttet i serie med kontaktorens spole, så relæet kan afbryde kontrolkredsløbet, når en unormal strømtilstand opdages. Afhængigt af applikationen kan relæet også være tilsluttet alarmer, PLC-indgange, eller andre overvågningssystemer.

Når ledningen er afsluttet, konfigurer driftsparametrene i henhold til udstyrets krav. Typiske indstillinger omfatter undertryksgrænser og overtryksgrænser, tilladte faseubalancegrænser, tripforsinkelsestid og den foretrukne nulstillingstilstand, hvad enten det er automatisk eller manuel. Disse indstillinger bør vælges for at give tilstrækkelig beskyttelse, samtidig med at sandsynligheden for trip forårsaget af kortvarige strømforstyrrelser reduceres.

Når idriftsættelsen er afsluttet og systemet er aktiveret, skal det bekræftes, at relæet angiver normal drift under acceptable forsyningsbetingelser. Hvis procedurer og sikkerhedskrav på stedet tillader det, kan fejlfunktionstestning udføres under kontrollerede forhold for at bekræfte, at relæet korrekt registrerer unormale forhold og betjener kontrolkredsløbet som tiltænkt.

Hvordan faseovervågningsrelæer sammenlignes med andre beskyttelsesenheder

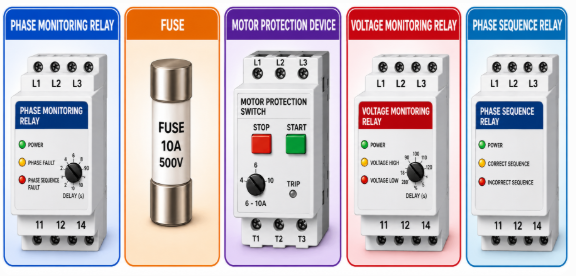

Figur 8. Sammenligning af faseovervågningsrelæer med andre beskyttelsesenheder

Beskyttelsesenhed	Primær funktion	Almindelige fejl, der registreres	Typisk anvendelse
Faseovervågningsrelæ	Overvåger trefase strømforsyningsbetingelser	Fasetab, fasevending, faseubalance, overtryk, undertryk	Trefasemotorer og udstyr
Sikring	Beskytter kredsløb mod overdreven strøm	Overbelastning, kortslutning	Generel elektrisk beskyttelse
Sikkerhedssikring	Afbryder overdreven strømflow	Overstrøm, kortslutning	Enkle elektriske kredsløb
Motorbeskyttelsesrelæ	Overvåger motorens driftsbetingelser	Overbelastning, overophedning, låst rotor	Motorbeskyttelse
Spændingsovervågningsrelæ	Overvåger forsyningsspændingsniveauer	Overtryk, undertryk	Spændingsfølsomt udstyr
Fasefølgesrelæ	Bekræfter faserotation	Forkert fasefølge	Applikationer, der kræver korrekt motorrotation

Fordi hver enhed beskytter mod forskellige fejlforhold, bruges de ofte sammen snarere end som direkte erstatninger. En faseovervågningsrelæ suppleres af andre beskyttelses enheder ved at give kontinuerlig overvågning af kvaliteten af tre-fase strømforsyning.

Drift og økonomiske fordele ved faseovervågning

Fordelene ved faseovervågning strækker sig ud over elektrisk beskyttelse. Ved at hjælpe med at opdage unormale strømforhold, før de skader udstyr, kan faseovervågningsrelæer reducere driftsomkostningerne, forbedre aktivudnyttelsen og støtte en mere forudsigelig forretningspræstation.

Reduceret nedetid

Uventede elektriske fejl kan stoppe pumper, kompressorer, transportbånd, HVAC-systemer og produktionsudstyr. Tidlig opdagelse af problemer med strømkvaliteten hjælper med at reducere uplanlagte afbrydelser og forbedre tilgængeligheden af udstyr.

Lavere vedligeholdelses- og reparationsomkostninger

Forebyggelse af elektriske relaterede fejl kan reducere nødserviceopkald, omkostninger til reservedel, arbejdskraft og reparationsbehov for udstyr. Vedligeholdelsesteams kan bruge mere tid på planlagte aktiviteter og mindre tid på at reagere på uventede nedbrud.

Forlænget udstyrets levetid

Stabile driftsforhold hjælper med at reducere termisk og elektrisk stress på motorer, isolationssystemer, kontakter og andre komponenter. Dette kan forlænge udstyrets liv og udsætte kapitaludskiftningsomkostninger.

Forbedret driftspålidelighed

Pålidelig præstation af udstyr bidrager til mere forudsigelige produktionsplaner, forbedret processtabilitet og større tryghed i kritiske systemer.

Bedre vedligeholdelsesplanlægning

Reduktion af uventede fejl giver mulighed for, at vedligeholdelsesaktiviteter kan planlægges mere effektivt, hvilket forbedrer ressourcefordelingen og minimerer driftsforstyrrelser.

Omkostninger for fejl vs. omkostninger for forebyggelse

Omkostningerne ved et faseovervågningsrelæ er typisk små sammenlignet med omkostningerne ved reparation af beskadiget udstyr eller genopretning fra uplanlagt nedetid.

Vare	Typisk prisinterval
Faseovervågningsrelæ	$30-$300
Kontaktorudskiftning	$50-$300
Reparation af lille motor	$500-$2,000
Motorvind	$1,000-$10,000+
Produktionsnedetid	Overskrider ofte reparationsomkostningerne for udstyret

(Bemærk: Selvom de faktiske omkostninger varierer afhængigt af anvendelsen, illustrerer denne sammenligning, hvorfor faseovervågning ofte betragtes som en omkostningseffektiv forebyggendeforanstaltning.)
