MEMS vs Quartz Oscillators: Nøgleforskelle, Ydeevne og Anvendelsesområder
2026-06-11 422

Oscillatorer giver de timing-signaler, der hjælper elektroniske systemer med at fungere på en synkroniseret og forudsigelig måde. To af de mest udbredte timing-teknologier er MEMS oscillatorer og quartz krystal oscillatorer. Selvom begge udfører den samme grundlæggende funktion, adskiller de sig i deres underliggende teknologi, ydeevnekarakteristika, operationel adfærd, industrij adoption og økonomiske overvejelser. Denne artikel sammenligner MEMS- og quartz oscillatorer på tværs af disse tekniske og forretningsmæssige faktorer for at give et omfattende overblik over begge teknologier.

Katalog

Hvad er en MEMS oscillator?

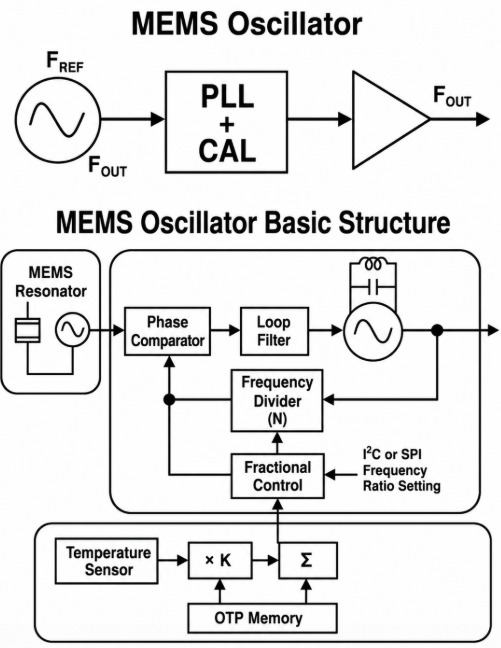

Figur 2. Grundlæggende driftsstruktur af en MEMS oscillator

En MEMS oscillator er en elektronisk timing-enhed, der genererer klok-signaler, der bruges til at koordinere driften af elektroniske systemer. MEMS står for Micro-Electro-Mechanical Systems, en teknologi der kombinerer mikroskopiske mekaniske strukturer med elektroniske kredsløb på et siliciumchip.

En MEMS oscillator fungerer ved at bruge en lille siliciumresonator, der vibrerer ved en specifik frekvens. Efterhånden som resonatoren vibrerer, genererer den et gentaget signal. Elektroniske kredsløb i enheden omdanner og betinger dette signal til et klokudgang, der kan bruges af andre elektroniske komponenter.

Timing-signaler giver den synkronisering, der er nødvendig for, at forskellige dele af en enhed kan fungere på en koordineret måde. Disse signaler fungerer som en fælles reference, der bestemmer, hvornår operationer forekommer, hvilket tillader processorer, kommunikationsgrænseflader, hukommelsesenheder og andre kredsløb at arbejde sammen i en organiseret sekvens.

Enkelt sagt fungerer en MEMS oscillator som kilde til timing for et elektronisk system, der genererer de klok-signaler, der kræves for at koordinere og kontrollere elektroniske operationer.

Hvad er en quartz krystal oscillator?

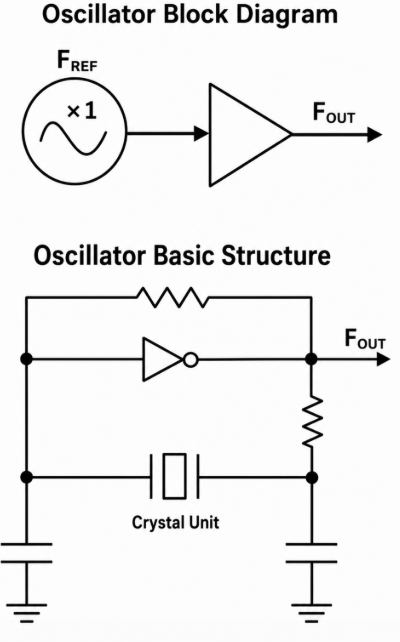

Figur 3. Grundlæggende driftsstruktur af en quartz krystal oscillator

En quartz krystal oscillator er en elektronisk enhed, der genererer et periodisk elektrisk signal ved hjælp af en quartz krystal som sit resonanseelement. Den består af en quartz krystal resonator og et elektronisk oscillator kredsløb, der arbejder sammen for at producere kontinuerlige oscillationer.

Dets drift er baseret på piezoelektrisk effekt, en egenskab ved kvarts, der gør det muligt for krystallen at omdanne elektrisk energi til mekaniske vibrationer og mekaniske vibrationer til elektriske signaler. Når en spænding påføres, vibrerer krystallen ved sin naturlige resonansfrekvens.

Oscillator kredsløbet leverer den nødvendige energi til at opretholde disse vibrationer og konverterer dem kontinuerligt til et elektrisk outputsignal. Ved at kombinere kvarts krystallen med forstærkning og feedback kredsløb, opretholder oscillatoren en kontinuerlig oscillation ved krystalls resonansfrekvens.

Hvad er forskellen mellem MEMS og kvartsoscillatorer?

Funktion	MEMS Oscillatorer	Kvarts Oscillatorer
Kerne Teknologi	Baseret på mikro-elektro-mekaniske systemer (MEMS) teknologi.	Baseret på den piezoelektriske effekt af kvarts krystaller.
Fysisk Struktur	Består af en silicium resonator integreret med elektronisk kredsløb inden for en enkelt enhedspakke.	Består af en kvarts krystal resonator kombineret med understøttende oscillator kredsløb.
Resonans Element	Bruger en mikroskopisk silicium resonator til at generere oscillationer.	Bruger en kvarts krystal resonator til at generere oscillationer.
Fremstillingsmetode	Fremstillet ved hjælp af halvlederbehandlingsteknikker, der ligner dem, der bruges til integrerede kredsløb.	Produceret ved at skære, forme og bearbejde kvarts krystaller, før de integreres med elektronisk kredsløb.
Frekvens Konfiguration	Er ofte tilgængelig i programmerbare frekvenskonfigurationer.	Typisk fremstillet til specifikke frekvensværdier.
Integrationsmetode	Resonator og understøttende kredsløb er almindeligvis integreret i en enkelt halvlederbaseret enhed.	Kvarts resonator og oscillator kredsløb kan samles som separate elementer inden for enheden.
Anvendt Materiale	Primært fremstillet med silicium-baserede mikrostrukturer.	Primært fremstillet med naturlige eller syntetiske kvarts krystaller.
Hovedforskellige	Bruger en silicium-baseret mekanisk resonator.	Bruger en kvarts krystal resonator.

Sammenligning af timingydelse i MEMS og kvartsoscillatorer

Frekvens Stabilitet

Frekvensstabilitet beskriver en oscillators evne til at opretholde sin specificerede frekvens, når driftsbetingelserne ændres. Både MEMS og kvartsoscillatorer er tilgængelige i designs, der giver høje niveauer af frekvensstabilitet. For eksempel tilbydes kommercielt tilgængelige MEMS oscillatoren ofte med stabilitetsvurderinger omkring ±20 ppm, mens kvartsoscillatorer ofte findes i grader, der spænder fra ±10 ppm til ±20 ppm. Den opnåelige stabilitet varierer dog mellem produktfamilier og afhænger af faktorer som oscillatorkonstruktion, kompensationsteknikker, kalibreringsmetoder og driftsmiljø.

Jitter

Jitter refererer til kortvarige variationer i timingen af et clocksignal. Lav jitter er ofte vigtig i systemer, der kræver præcis timing og synkronisering. Både MEMS og kvarts teknologier tilbyder enheder med varierende jitteregenskaber, hvilket gør ydeevnen meget afhængig af design og specifikationer for den enkelte oscillator. Som et resultat bør jitter vurderes ved hjælp af producentdata snarere end brede teknologi sammenligninger.

Fase Støj

Fase støj måler små og hurtige udsving i en oscillators outputfrekvens. Lavere fase støj indikerer generelt et renere outputsignal. MEMS og kvarts oscillatoren er tilgængelige med forskellige fase støjegenskaber, og ydeevnen varierer afhængigt af enhedsdesign, driftsfrekvens og optimeringsmål. Ligesom jitter er fase støj i høj grad afhængig af enheden.

Temperaturkompensation

Temperaturændringer kan påvirke oscillatorfrekvensen. For at reducere disse variationer kan både MEMS og kvartsoscillatorer inkorporere temperaturkompensations teknikker. Kommercielle produkter fra begge teknologier er almindeligvis tilgængelige med drifts temperaturer som -40°C til +85°C, selvom bredere eller snævrere intervaller kan tilbydes afhængigt af enheden. Effektiviteten af kompensationen afhænger af implementeringen, kontrolmetoderne og ydeevne målene for den specifikke oscillator.

Frekvens Drift

Frekvensdrift refererer til gradvise ændringer i outputfrekvens over tid. Både MEMS- og kvartsoscillatorer oplever en vis grad af drift, selvom mængden varierer afhængigt af resonatordesign, fremstillingsprocesser, kalibreringsmetoder, aldringsegenskaber og driftsbetingelser. Langtidsdriftens ydeevne bør derfor evalueres ved hjælp af enheds-specifikke specifikationer.

Hverken MEMS eller kvarts teknologi er universelt overlegen på tværs af alle præstationsmetrikker. Ydeevnen bør vurderes ved hjælp af en kombination af frekvensstabilitet, jitter, fase støj, temperaturkompensation og frekvensdrift. Da individuelle enheder ofte er optimeret til forskellige krav, bør meningsfulde sammenligninger baseres på specifikke produktspecifikationer og applikationsbehov snarere end kun teknologi type.

Sammenligning af operationel ydeevne for MEMS- og kvartsoscillatorer

Ud over timingydelse kan MEMS- og kvartsoscillatorer vurderes baseret på operationelle egenskaber, der påvirker langtidsadfærd og systemintegration.

Karakteristika	MEMS Oscillatorer	Kvartsoscillatorer
Pålidelighed	Pålidelighed påvirkes af faktorer som enhedsdesign, fremstillingskvalitet, driftsbetingelser og kvalifikationstest.	Pålidelighed påvirkes af faktorer som krystal kvalitet, fremstillingsprocesser, driftsbetingelser og kvalifikationstest.
Strømforbrug	Tilgængelig i lav-effekt og standard-effekt konfigurationer. Faktisk strømforbrug afhænger af driftsfrekvens, forsyningsspænding og enhedsarkitektur.	Tilgængelig i lav-effekt og standard-effekt konfigurationer. Faktisk strømforbrug afhænger af driftsfrekvens, forsyningsspænding og oscillator design.
Vibrations- og stød tolerance	Brug mikroskopiske siliciumresonatorer med meget lav masse. Ydeevnen under vibration og stød afhænger af resonatordesign, indpakning og driftsbetingelser.	Brug piezoelektriske kvarts krystalresonatorer. Ydeevnen under vibration og stød afhænger af krystaldesign, indpakning og driftsbetingelser.
Aldringskarakteristika	Oplever gradvise frekvensændringer over tid på grund af aldringseffekter. Langtidsadfærd afhænger af design, kalibreringsmetoder og driftsbetingelser.	Oplever gradvise frekvensændringer over tid på grund af krystalaldring og miljøpåvirkninger. Langtidsadfærd afhænger af krystal kvalitet, fremstillingsprocesser og driftsbetingelser.
Levetid	Almindeligt evalueret ved hjælp af faktorer som frekvensaldring, langtidsholdbar frekvensstabilitet og Mean Time Between Failures (MTBF).	Almindeligt evalueret ved hjælp af faktorer som frekvensaldring, langtidsholdbar frekvensstabilitet og Mean Time Between Failures (MTBF).

Branchenytelser og vedtagelsestrends for MEMS- og kvartsoscillatorer

Figur 4. Anvendelser af MEMS- og kvartsoscillatorer på tværs af større industrier

MEMS- og kvartsoscillatorer anvendes på tværs af en bred vifte af industrier, der er afhængige af timing og synkronisering. Selvom begge teknologier tjener den samme kernefunktion, varierer deres anvendelse afhængigt af systemkrav, produktdesign og anvendelsesmijøer.

Industri	MEMS Oscillator Applikationer	Kvarts Oscillator Applikationer
Telekommunikation	Netværksswitches, routere, basestationer, synkroniseringsudstyr og kommunikationsinfrastruktur.	Netværksswitches, routere, basestationer, transmissionsudstyr og legacy telekommunikationsinfrastruktur.
AI Datacentre	Servere, processorer, netværksudstyr, lagringssystemer og cloud computing platforme.	Servere, lagringssystemer, netværksudstyr og eksisterende datacenterplatforme.
Aerospace	Avioniksystemer, navigationsudstyr, kommunikationssystemer, satellitter og onboard elektronik.	Avioniksystemer, navigationsudstyr, kommunikationssystemer, satellitter og luftfartsplatforme.
Automotive	Avancerede førerassistance systemer (ADAS), sensorer, kameraer, køretøjsnetværkssystemer og elektroniske kontrolenheder (ECU'er).	Elektroniske kontrolenheder (ECU'er), infotainmentsystemer, køretøjs kommunikation og etablerede bilplatforme.
Medicinske Enheder	Patientovervågningsudstyr, diagnostiske instrumenter, bærbare sundhedsapparater og medicinske kommunikationssystemer.	Diagnostisk udstyr, billeddannende systemer, overvågningsenheder og sundheds elektronik.
Internet of Things (IoT)	Smarte målere, miljøsensorer, aktiveringssporere, tilsluttede apparater og trådløse IoT-enheder.	Industrielle sensorer, måleinstrumenter, kommunikationsmoduler og tilsluttede enheder.
Hverdags elektroniske enheder	Smartphones, tablets, bærbare computere, wearables, spil-enheder og smart home produkter.	Forbrugerelektronik, computere, kommunikationsenheder og andre elektroniske produkter.

Både MEMS- og kvartsoscillatorer bruges i vid udstrækning i hele elektronikindustrien. MEMS-oscillatorer bliver i stigende grad integreret i nye elektroniske platforme, mens kvartsoscillatorer forbliver almindelige i mange etablerede produkter og langvarige systemarkitekturer. Som et resultat fortsætter mange industrier med at bruge begge teknologier afhængigt af produktkrav og designmål.

Kan MEMS-oscillatorer erstatte kvartsoscillatorer?

Ja, MEMS-oscillatorer kan erstatte kvartsoscillatorer i mange elektroniske systemer. Overgangen er dog ikke universel, og kvartsoscillatorer fortsætter med at blive brugt i vid udstrækning på tværs af adskillige produkter og industrier. Som et resultat sameksisterer begge teknologier på timingmarkedet, hvor valget typisk er baseret på tekniske krav, produktlivscyklusovervejelser og forretningsmål.

Teknologiudvikling

I mange år var kvartsoscillatorer den primære timingløsning, der blev brugt i elektroniske systemer. Efterhånden som elektronik blev mere integreret, og halvlederfremstilling skred frem, dukkede MEMS-oscillatorer op som en alternativ timingteknologi. I dag er både MEMS- og kvartsoscillatorer tilgængelige på tværs af et bredt spektrum af ydeevneniveauer, pakkemuligheder og frekvenskonfigurationer, hvilket giver flere timingløsninger til elektroniske systemer.

Erstatningstrends

Timingindustrien er gradvist gået fra primært at afhænge af kvartsoscillatorer til at støtte både kvarts- og MEMS-baserede teknologier. Mange producenter vurderer nu begge muligheder under designprocessen og vælger den teknologi, der bedst opfylder produktkravene og udviklingsmålene.

Mens MEMS-accepten fortsætter med at vokse i nyere designs, forbliver kvartsoscillatorer i vid udstrækning brugt i eksisterende produkter og infrastruktur. Som et resultat fortsætter begge teknologier med at sameksistere på timingmarkedet.

Hvor MEMS erstatter kvarts

MEMS-oscillatorer bliver i stigende grad vedtaget i nye elektroniske designs, der lægger vægt på komponentstandardisering, konfigurerbare frekvensmuligheder og højt integrerede systemarkitekturer.

Producenter kan også overveje MEMS-teknologi, når de opdaterer eksisterende platforme, reducerer komponentvariationer eller udvikler næste generations produkter. I takt med at tilgængeligheden af MEMS-timingløsninger fortsætter med at udvide, er deres brug vokset på tværs af et bredere udvalg af elektroniske systemer.

Hvor kvarts forbliver relevant

Kvartsoscillatorer forbliver i vid udstrækning brugt i hele elektronikindustrien. Mange produkter, fremstillingsprocesser og ingeniørstandarder blev oprindeligt udviklet omkring kvartsbaserede timingløsninger og fortsætter med at bruge dem med succes. Kvarts teknologi er især almindelig i etablerede platforme, legacy-systemer og produkter med lange udviklings- eller implementeringscykler. I mange tilfælde fortsætter organisationer med at bruge kvartsoscillatorer, fordi de allerede er integreret i eksisterende designs, forsyningskæder, kvalifikationsprocesser og produktionsarbejdsflow.

MEMS-oscillatorer kan erstatte kvartsoscillatorer i mange elektroniske systemer, og accepten fortsætter med at vokse i nye produktdesigns. Overgangen er dog ikke universel. Begge teknologier forbliver vigtige dele af timingmarkedet og forventes at sameksistere i den nærmeste fremtid.

Valget mellem MEMS- og kvartsoscillatorer afhænger i sidste ende af de tekniske krav, produktlivscyklusovervejelser, driftsprioriteter og forretningsmål for det tilsigtede system.

Økonomiske overvejelser for valg af MEMS- og kvartsoscillatorer

Når man sammenligner MEMS- og kvartsoscillatorer, er købsprisen kun én faktor i beslutningsprocessen. Organisationer vurderer ofte bredere forretningsovervejelser, der påvirker omkostninger, drift og langsigtet værdi gennem et produkts livscyklus.

Total Cost of Ownership (TCO)

Totalomkostningerne ved ejerskab (TCO) omfatter alle omkostninger forbundet med en komponent fra indkøb og design til produktion, implementering og løbende support. Selvom de indledende omkostninger til MEMS- og kvartsoscillatorer kan variere afhængigt af enheden og produktkravene, vurderer organisationer typisk værdien baseret på de samlede livscykluskostnader snarere end blot købsprisen.

Lagerstyring

Lagerstyring kan påvirke indkøbseffektivitet og kompleksiteten i forsyningskæden. MEMS-oscillatorer tilbydes ofte i programmerbare konfigurationer, der kan understøtte flere frekvenskrav, hvilket potentielt kan reducere antallet af komponentvariationer, der skal opbevares og styres. Kvartsoscillatorer leveres almindeligvis som faste frekvenselementer, hvilket kan kræve en bredere vifte af lager afhængigt af produktkrav.

Produktions Effektivitet

Produktionseffektivitet påvirkes af faktorer som komponentstandardisering, indkøbskrav, produktionsarbejdsgange og lagerkompleksitet. Organisationer evaluerer ofte, hvordan en oscillator-teknologi stemmer overens med eksisterende produktionsdrift og langsigtede produktstrategier, når de vurderer den samlede forretningsværdi.

Afkast på Investering (ROI)

Afkast på investering (ROI) bestemmes ved at sammenligne den samlede værdi, der leveres af en teknologi, med dens samlede omkostninger. Faktorer som komponentudnyttelse, lagerkrav, produktionseffektivitet og livscyklusomkostninger kan alle påvirke den langsigtede økonomiske indvirkning af MEMS- og kvartsoscillator-teknologier.

Hverken MEMS- eller kvartsoscillatorer er universelt den mest omkostningseffektive løsning i enhver situation. Forretningsbeslutninger bør tage højde for de samlede ejeromkostninger, krav til lagerstyring, produktionseffektivitet og forventet afkast på investering. Det mest passende valg afhænger af organisationens mål, operationelle prioriteter og produktkrav.
