PNP -transistorer: struktur, arbejdsprincip og anvendelse
2024-06-27 69502

PNP -transistoren, en hjørnesten i området for bipolære forbindelsestransistorer (BJT'er) er vidt brugt i moderne elektronisk teknik.Struktureret med en emitter, base og samler bruger denne type transistor primært huller som ladningsbærere, hvilket gør det tydeligt i sin drift og applikationer sammenlignet med dens NPN -modstykke.PNP -transistorer er integrerede for opgaver, der kræver effektiv signalskiftning, amplifikation og spændingsregulering, der er fremtrædende i en række kredsløb fra lydforstærkere til komplekse integrerede kredsløb.

Denne artikel udforsker PNP -transistorens funktionalitet, der beskriver dens operationelle principper, applikationer i forskellige elektroniske systemer.Ved at dissekere, hvordan PNP-transistorer fungerer inden for kredsløb, afslører det deres natur i at forbedre enhedens ydelse og pålidelighed, hvilket fremhæver deres tilpasningsevne i både applikationer med lav effekt og høj densitet.

Katalog

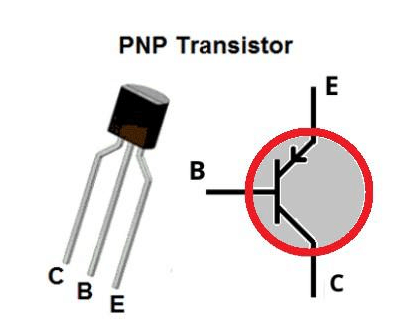

Figur 1: 3 stifter af en PNP -transistor

Hvad er en PNP -transistor?

En PNP -transistor er en type bipolar forbindelsestransistor (BJT), der har tre lag: emitteren, basen og samleren.Den bruger huller som de vigtigste ladningsbærere, der bevæger sig fra emitteren gennem basen til samleren.Denne bevægelse giver transistoren mulighed for at kontrollere og modulere elektroniske signaler inden for kredsløb effektivt.

PNP -transistorer er ideelle til applikationer, der kræver signalskift eller amplifikation.De kan effektivt tænde og slukke for enheder eller øge signalkraften i lyd- og datatransmissionssystemer.

PNP -transistorer er ofte parret med NPN -transistorer til dannelse af komplementære par.Denne parring forbedrer signalamplifikationseffektiviteten og linearitet, mens den reducerer forvrængning.I samarbejde sikrer disse transistorer, at udgangssignalet tæt matcher indgangssignalet uden de tab, der ses i en-transistorforstærkere.

I spændingsregulatorer hjælper PNP -transistorer med at stabilisere udgangsspændingen ved at styre V ariat -ioner i belastning og indgangsspænding.Denne stabilisering sikrer pålideligheden og ydelsen af ​​enheder, der er følsomme over for spændingsvingninger.

PNP -transistorer bruges også i strømspejlkredsløb til at indstille præcise og stabile strømforhold.Det er også nyttigt i analog signalbehandling og integreret kredsløbsdesign, hvor nøjagtighed i replikering af inputstrømme sikrer den korrekte drift af komplekse analoge systemer.

I komplementær metaloxid-halvleder (CMOS) teknologi er PNP-transistorer nøglekomponenter i logiske porte, byggestenene i digitale kredsløb.De sikrer effektiv tilstandsskift med minimalt strømtab, hvilket gør dem særligt nyttige i applikationer med lav effekt og høj densitet som mikroprocessorer og hukommelsesenheder.

PNP -transistorapplikationer

PNP-transistorer er yderst effektive som switches, der skifter mellem ledende (ON) og ikke-ledende (OFF) -stater i kredsløb.

• Hurtig switching: De skifter hurtigt, hvilket gør dem ideelle til strømregulering og digital computing.De kontrollerer effektstrømmen til andre komponenter eller administrerer logiske porte effektivt.

• Pålidelig drift: For at sikre pålidelig skift uden at forårsage termisk eller elektrisk stress skal du omhyggeligt beregne den krævede basestrøm og vælge passende modstande og spændingsniveauer, der matcher specifikationerne for både transistoren og kredsløbet.

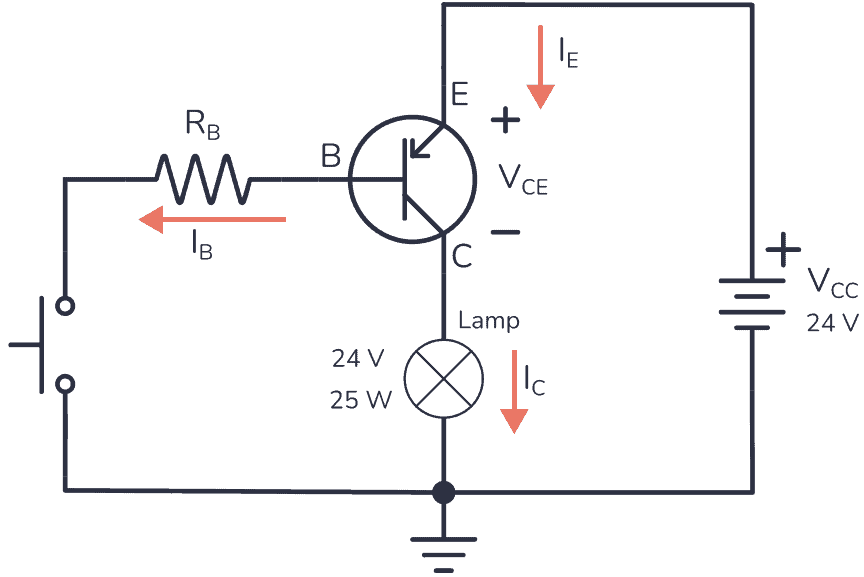

Figur 2: PNP -transistor i sin almindelige emitterkonfiguration

PNP -transistorer bruges i vid udstrækning til amplifikation på grund af deres evne til at øge signalkraften.De findes ofte i lydudstyr, radiosendere og signalrepeatere, hvor de forbedrer svage indgangssignaler til stærkere output for bedre kvalitet og rækkevidde.

Deres effektivitet ligger i at tilvejebringe høj gevinst, mens de opretholder signalintegritet, hvilket gør dem velegnet til applikationer, der kræver høj lyd- eller datavidenskab.

Figur 3: PNP -transistorforstærkerkredsløbsdiagram

Brug af PNP -transistorer i kredsløb kræver omhyggelig opmærksomhed på deres konfiguration.

• Polaritet og spændingsniveauer: Sørg for den korrekte polaritet af forbindelser og passende spændingsniveauer over terminalerne.

• Effektiv drift: Korrekt implementering sikrer, at transistoren forstærker signaler uden forvrængning eller skifter rent uden reststrømstrøm.

• Forebyggelse af problemer: Forståelse af de termiske og elektriske egenskaber ved PNP -transistoren kan forhindre overophedning, spændingsfordeling eller for tidlig svigt, hvilket sikrer den elektroniske enheds optimale ydelse og levetid.

Struktur af en PNP -transistor

En PNP-transistor har en tri-lags struktur sammensat af vekslende P-type og N-type halvledermaterialer.Disse lag er arrangeret som P-type (emitter), N-type (base) og P-type (samler).Dette specifikke arrangement muliggør bevægelse af ladningsbærere, hvor huller bevæger sig fra P-typen-emitteren gennem N-type base til P-typen-samleren.

Når en spænding påføres på basen, ændrer den den elektriske ledningsevne mellem emitteren og opsamleren ved at justere basestrømmen.Denne lille indgangsstrøm ved basen kan kontrollere en meget større strøm, der flyder mellem emitteren og samleren.

Denne evne til at kontrollere store strømme med et lille input gør PNP -transistorer meget effektive i elektroniske kredsløb.De kan præcist styre forskellige operationer, fra at forstærke signaler til skiftfunktioner, hvilket sikrer effektiv og nøjagtig ydelse.

Hvordan fungerer en PNP -transistor?

En PNP-transistor fungerer ved at anvende en negativ spænding på basisemitterkrydset.Denne negative spænding skubber huller (positive ladningsbærere) fra emitteren i basens udtømningsregion.Når denne spænding overgår barrierepotentialet, typisk omkring 0,7 volt for siliciumtransistorer, giver det hullerne mulighed for at bevæge sig over krydset.Denne bevægelse skaber en betydelig strømstrøm fra emitteren gennem basen til samleren.Ved at kontrollere denne aktuelle strømning kan en PNP -transistor fungere som en switch eller en forstærker, afhængigt af kredsløbets behov.

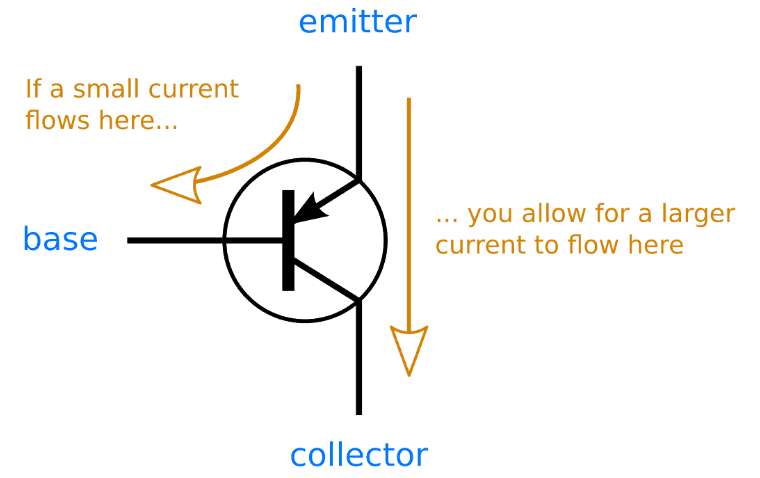

Figur 4: Hvordan PNP -transistorer fungerer

Den operationelle tilstand af en PNP -transistor defineres af biasbetingelserne i dens kryds og bestemmer dens tilstand: aktiv, mætning eller cutoff.

Disse tilstande tillader PNP -transistoren at reagere nøjagtigt på kravene i elektroniske kredsløb, hvilket letter nøjagtig signalbehandling og effektiv strømstyring.

Arbejdsprincip for PNP -transistorer

Kernefunktionen af ​​en PNP -transistor er at kontrollere strømmen mellem emitteren og samleren ved at justere strømmen ved basen.Denne proces involverer huller som ladningsbærere.Når der påføres en negativ spænding, forspændes den for-fordrætter basisemitterkrydset, hvilket får hullerne til at bevæge sig fra emitteren gennem basen og mod samleren.

Denne bevægelse tillader en betydelig strøm at strømme fra emitteren til samleren, reguleret af en meget mindre strøm ved basen.Evnen til at kontrollere en stor strøm med en lille basestrøm gør det muligt for transistoren at forstærke signaler effektivt.

Denne effektive amplifikationsproces bruger en minimal indgangsstrøm til at generere en større udgangsstrøm, der forbedrer signalstyrken.Dette princip bruges i forskellige elektroniske applikationer, hvor signalforstærkning er påkrævet.

PNP -transistor i tre forskellige regioner

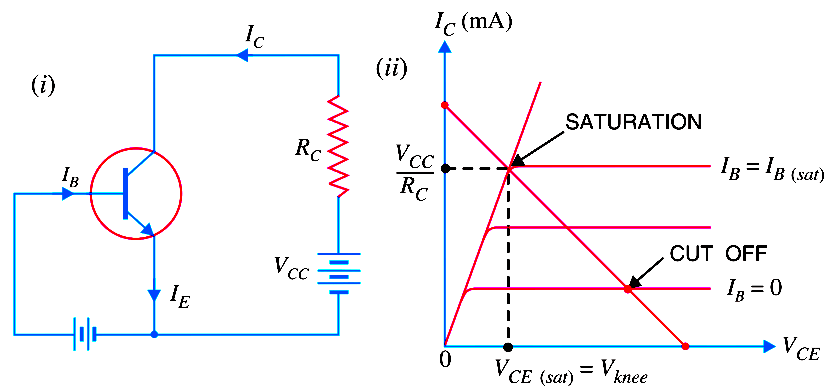

Figur 5: Samleremitterspændingen er næsten lig med VCC

I den aktive region fungerer en PNP -transistor primært som en forstærker.Her er basisemitterkrydset fremadrettet, hvilket gør det muligt for huller at flyde frit fra emitteren til basen.Dette forbedrer den aktuelle strøm.I mellemtiden er basis-samlerkrydset omvendt partisk, hvilket kontrollerer den aktuelle, der passerer til samleren.Denne opsætning optimerer transistorens respons på indgangssignaler, hvilket gør den effektiv til at forstærke signaler i applikationer som lydsystemer og kommunikationsenheder.

I cutoff -regionen er PNP -transistoren inaktiv.Både basisemitter- og basis-samlerkrydserne er omvendt partisk, hvilket forhindrer, at enhver strøm flyder gennem transistoren.Dette slukker effektivt enheden 'slukket'.Denne tilstand bruges i digitale logiske kredsløb, hvor transistoren skal repræsentere en logisk '0', hvilket sikrer klar og tydelig signalbehandling uden interferens.

I mætningsområdet er PNP -transistoren fuldt ud 'på'.Både basisemitter- og basiscollector-kryds er fremadsporede, hvilket gør det muligt for maksimal strøm at strømme fra emitteren til samleren.Denne tilstand bruges til at skifte applikationer, hvor transistoren har brug for så meget strøm som muligt, svarende til en lukket switch.Dette er ideelt til strømstyring og belastningskontrol i forskellige kredsløb.

Kredsløbskonfigurationer af PNP -transistorer

Den almindelige emitter (CE) -konfiguration er den mest populære opsætning for PNP -transistorer i forstærkerkredsløb på grund af dens effektive spændingsforstærkning.I denne konfiguration er emitteren det almindelige forbindelsespunkt for både input- og output -kredsløb.Koblingskondensatorer bruges til at blokere DC -forspændinger, hvilket kun kan passere AC -signaler, hvilket stabiliserer signalforstærkning.Denne opsætning giver høj spændingsgevinst, hvilket gør den ideel til applikationer, der kræver betydelig signalforbedring, såsom lydforstærkere og radiofrekvenskredsløb.

I den almindelige base (CB) -konfiguration påføres input til emitteren, og output er taget fra samleren, med basen jordet eller tilsluttet en fast spænding.Denne opsætning har lav inputimpedans og høj udgangsimpedans, hvilket gør den velegnet til applikationer, der kræver god spændingsstabilitet og minimal faseskift.Det bruges ofte i højfrekvente RF-forstærkere til at opretholde signalfidelitet og båndbredde.

Den almindelige samler (CC) -konfiguration, også kendt som en emitterfølger, har emitterspændingen lidt under basisspændingen, som er fremadrettet for at lette signalstrømmen.Denne konfiguration værdsættes til at give næsten enhedsspændingsgevinst, mens den tilbyder betydelig strømforstærkning.Det er ideelt til impedansmatchning, hvilket sikrer, at output nøje følger indgangsspændingen.Denne opsætning bruges ofte i bufferstadier af analoge kredsløb for at minimere signaltab og maksimere strømoverførsel mellem kredsløbstadier, især effektiv i lydgrænseflader og signalbehandlingsudstyr.

Figur 6: Konstruktions- og terminalspændingerne for en NPN -transistor

PNP -transistorkarakteristika

I PNP -transistorer strømmer strøm fra emitteren til samleren primært gennem bevægelse af huller, som er positivt ladede bærere.Denne strøm kan håndtere og manipulere elektriske signaler, hvilket gør det muligt for transistoren at udføre funktioner såsom forstærkning og skifte effektivt.At forstå denne aktuelle strømning, når du designer kredsløb, sikrer korrekt sammenkobling og funktionalitet af komponenter.

Korrekt spændingspæving ved emitterbase- og samlerbaseforbindelserne sikrer den optimale ydelse af PNP-transistorer.Spændingspæving sætter specifikke spændingsniveauer, der bestemmer transistorens operationelle tilstand - hvad enten det er aktiv, mætning eller cutoff.Kontrol af disse tilstande muliggør præcis styring af signalstrømmen, hvilket påvirker den overordnede funktionalitet og effektivitet af elektroniske enheder.

Den aktuelle gevinst, der er repræsenteret som beta (β), måler en PNP -transistorens evne til at forstærke basestrømmen til en større samlerstrøm.Denne parameter afspejler transistorens amplifikationsevne og påvirker direkte valg af kredsløbsdesign.Brug af en beta -værdi sikrer, at valg af transistorer opfylder specifikke forstærkningskrav, hvilket er især nyttigt i applikationer som lydforstærkere, der kræver høj tro.

Outputegenskaberne for en PNP -transistor beskriver, hvordan transistoren reagerer under forskellige elektriske belastningsforhold.Disse egenskaber er typisk vist i grafer, der planlægger samlerstrømmen mod samleremitterspændingen for forskellige basestrømniveauer.At forstå disse kurver hjælper designere med at forudsige transistorens opførsel i et kredsløb, optimere ydelsen og sikre stabilitet på tværs af forskellige driftsforhold.

Forskel mellem NPN- og PNP -transistorer

NPN -transistorer bruger elektroner, som er negativt ladede bærere, for at lette strømstrømmen fra emitteren til samleren gennem basen.For at aktivere en NPN -transistor skal der anvendes en positiv strøm på basen.Denne opsætning er i overensstemmelse med den konventionelle strømstrøm i elektroniske kredsløb, hvilket gør NPN -transistorer egnede til mange anvendelser.De foretrækkes ofte, når man jordforbindelse emitteren er praktisk og forenkler kredsløbsdesign.Almindelige anvendelser inkluderer digital switching og fælles-emitterkonfigurationer.

I modsætning hertil bruger PNP -transistorer huller, fraværet af elektroner, som positive ladningsbærere.Nuværende strømmer fra emitteren til samleren gennem basen.PNP -transistorer kræver en negativ basestrøm for at fungere.Denne egenskab gør dem ideelle til design, hvor den positive forsyning er mere tilgængelig, eller hvor der er behov for komplementær symmetri med NPN-enheder, såsom i push-pull-forstærkere.PNP-transistorer er især nyttige i positive jord- eller switch-applikationer på høj side.

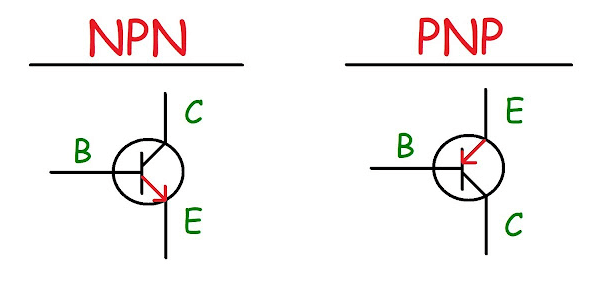

Figur 7: Forskel mellem NPN- og PNP -transistorer

Forskelle i arbejdsprincipper

Den primære forskel mellem NPN- og PNP -transistorer ligger i typen af ​​ladningsbærere og retningen af ​​strømstrømmen, hvilket påvirker deres anvendelse i elektroniske anvendelser.

NPN -transistor PNP -transistor

Ladningsbærere elektroner huller (fravær af elektroner)

Nuværende strømning fra emitteren til samleren gennem basen.Fra emitteren til samleren gennem basen.

Fordele Elektroner, der er lettere og mere mobile, tillader NPN -transistorer at skifte hurtigt og fungere med høj effektivitet.Dette gør dem ideelle til højfrekvente og digitale applikationer, der kræver hurtige responstider og lavt strømforbrug.Huller har lavere mobilitet sammenlignet med elektroner, hvilket fører til langsommere skifttider.Imidlertid passer denne karakteristiske PNP-transistorer til højspændingsindstillinger og applikationer, hvor strømmen strømmer i den modsatte retning, hvilket muliggør effektiv effekthåndtering og distribution.

• NPN-transistorer: Deres hurtige skifthastigheder og effektivitet gør dem velegnet til applikationer i højfrekvente og digitale kredsløb.

• PNP -transistorer: Deres evne til at håndtere højspænding og håndtere omvendt strømstrøm gør dem ideelle til strømhåndtering og distribution i kredsløb designet til højere spændingsoperationer.

Forskellene i, hvordan NPN- og PNP -transistorer fungerer, påvirker udvælgelsesprocessen baseret på præstationskriterier.Forståelse af disse egenskaber sikrer, at hver transistortype bruges til at optimere funktionaliteten og effektiviteten af ​​kredsløbsdesignet, der tilpasser sig de overordnede systemkrav.

Forskelle i applikationer

NPN-transistorer bruges primært i switch-applikationer med lav side.

• Tændhastighed: Elektronernes høje mobilitet giver NPN -transistorer mulighed for hurtigt at tænde og slukke, hvilket gør dem ideelle til opgaver, der kræver hurtig respons og effektivitet.

• Almindelige anvendelser: Denne kapacitet er især fordelagtig i digitale kredsløb og systemer, der opererer ved høje frekvenser, hvor hurtig switching bruges til ydeevne.

PNP-transistorer bruges typisk til skifteopgaver med høj side.

• Spændingshåndtering: Deres struktur giver dem mulighed for at styre og skifte højspændingsforsyning effektivt.

• Applikationsscenarier: De er velegnede til applikationer, der involverer betydelige spændingsniveauer, da de kan opretholde den højspænding, der er nødvendig for at tænde transistoren og kontrollere forbindelsen mellem strømforsyningen og belastningen.

Betydning og relevans inden for moderne elektronik

PNP -transistorer forbliver populære inden for moderne elektronik, understøttet af løbende fremskridt inden for halvlederteknologi.

• Nøgleegenskaber: Deres evne til at håndtere højere spændingsniveauer og let passe i positive jordkonfigurationer gør dem alsidige til forskellige applikationer.

Disse transistorer forbedrer kredsløbseffektiviteten og pålideligheden:

• Robust ydelse: De muliggør udvikling af enheder, der leverer stærk ydeevne med minimalt effekttab.

• Bæredygtige løsninger: Deres anvendelse afspejler en forpligtelse til mere bæredygtige og innovative elektroniske løsninger.

Valg af NPN- og PNP -transistorer

Når du vælger mellem NPN- og PNP -transistorer til et kredsløb, skal du omhyggeligt forstå deres operationelle egenskaber og hvordan disse matcher kredsløbets krav.

• Aktuel strømningsretning: Overvej, om den aktuelle skal flyde fra emitteren til samleren (NPN) eller fra samleren til emitteren (PNP).

• Driftsfrekvens: Evaluer, om kredsløbet fungerer ved høje frekvenser, hvilket ville favorisere NPN -transistorer på grund af deres hurtige switching -kapaciteter.

• Applikationskarakter: Bestem, om applikationen involverer højspændings- eller høje-side-switching, hvor PNP-transistorer udmærker sig.

Valg af den rigtige transistortype sikrer, at kredsløbet opfylder dets funktionelle krav, mens den optimerer den samlede ydelse og pålidelighed.

• Skræddersyet tilgang: Forståelse af de forskellige fordele ved hver transistortype giver mulighed for et mere informeret og effektivt valg.

• Forbedret effektivitet: Dette omhyggelige valg kan forbedre effektiviteten og den operationelle levetid for elektroniske enheder og systemer.

Konklusion

Gennem undersøgelsen af ​​PNP -transistorer bliver det tydeligt, at deres nytteværdi spænder over et bredt spektrum af elektroniske applikationer, fra enkle afbrydere og forstærkere til komplekse roller i spændingsregulering og integreret kredsløbsdesign.PNP -transistorer forbedrer funktionaliteten af ​​elektroniske systemer ved at tilvejebringe stabil strømstrøm, pålidelig signalforstærkning og effektiv effektstyring.Forviklingerne i deres operation, der er kendetegnet ved bevægelse af huller som ladningsbærere og deres evne til at arbejde effektivt i komplementære par med NPN -transistorer, understreger deres alsidighed og betydning i både analog og digital elektronik.

Efterhånden som teknologien skrider frem, kan PNP -transistorer bidrage væsentligt til fremme af elektronik med hensyn til effektivitet, miniaturisering og præstationsoptimering.Forståelse og udnyttelse af de unikke egenskaber ved PNP -transistorer udvikler innovative løsninger, der imødekommer de udviklende krav fra moderne teknologi.

Ofte stillede spørgsmål [FAQ]

1. Hvad er fordelene ved PNP -transistorer?

PNP -transistorer er primært fordelagtige, fordi de er dygtige til at håndtere højere spændingsniveauer med positive spændingsforsyninger.Dette gør dem vidt brugt til applikationer, hvor retningen af ​​den nuværende strømning skal være fra en positiv til en negativ terminal (fra emitteren til samleren).Deres konstruktion muliggør let parring med NPN-transistorer, hvilket letter push-pull-forstærkerdesign, der opnår højeffektiv og lav-forvrængning i lydforstærkere og radiosendere.

2. Hvornår skal man bruge en PNP -transistor?

Brug en PNP-transistor, når du har brug for at kontrollere en høj sidebelastning, som involverer at skifte den positive spænding til en belastning.Dette er almindeligt i situationer, hvor du vil undgå at grænsefladeproblemer med andre dele af dit kredsløb, der fungerer ved høje spændinger.De foretrækkes også, når du arbejder i et kredsløbsmiljø, der bruger en positiv grund, eller hvor du ønsker, at kontakten skal være på den mere positive side af belastningen.

3. Hvordan ved jeg, om jeg har PNP eller NPN?

For at bestemme, om du har en PNP eller en NPN -transistor, kan du bruge et multimeter i diodetesttilstand.Tilslut den røde sonde til emitteren og den sorte sonde til bunden af ​​transistoren.

4. Er en PNP -transistor positiv eller negativ?

En PNP -transistor betragtes som positiv med hensyn til dets operationelle egenskaber.Det kræver en positiv spænding ved emitteren (højere end basen) for at fungere korrekt, og den skifter eller forstærker strømmen på en måde, hvor huller (positive ladningsbærere) bevæger sig fra emitteren (positiv) til samleren (mindre positiv).

5. Hvordan tilslutter man en PNP -transistor?

Tilslut først emitteren til den positive spændingsforsyning.Fastgør belastningen (som en motor eller en LED) til samleren, og tilslut den anden side af belastningen til jorden.Påfør en lille negativ spænding (eller jord) på basen for at tænde transistoren.Derefter skal basen være ved en lavere spænding end emitteren for at muliggøre strøm.Til sidst skal du sikre, at basisspændingen er korrekt indstillet til ikke at overskride emitterens spænding med for meget, da dette kan forhindre, at transistoren skifter eller kan skade den.

6. Hvad er minimumsspændingen for en PNP -transistor?

Den minimale spænding, der kræves for at betjene en PNP -transistor, er typisk omkring det forreste spændingsfald over basisemitterkrydset, generelt i området -0,6 til -0,7 volt (negativt, fordi basen skal være i et lavere potentiale end emitteren).Dette er spændingen, der overvinder barrierepotentialet og tillader strømmen af ​​huller fra emitteren til samleren.Imidlertid kan den nøjagtige spænding variere lidt baseret på den specifikke transistormodel og det materiale, den er lavet af (som silicium).
