NPN vs. PNP: Hvad er forskellen?
2025-05-21 89571

Hvis du har arbejdet med transistorer, sensorer eller kontrolsystemer, har du sandsynligvis set udtrykkene NPN og PNP.Disse NPN- og PNP -transistorer er komponenter, der bruges til at kontrollere eller øge elektriske signaler.De findes ofte i kredsløb til skift eller forstærkning.Denne artikel forklarer, hvordan disse to typer transistorer fungerer, hvordan de er forskellige, hvor de bruges, og hvordan de påvirker tilsluttede enheder.Denne vejledning hjælper dig med at forstå NPN- og PNP -transistorer i hverdagens elektroniske systemer.

Katalog

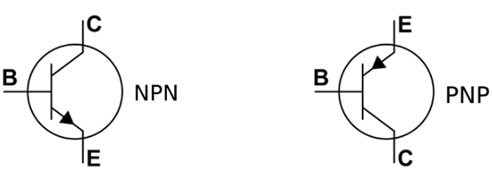

Figur 1. NPN- og PNP -transistorsymbol

Hvad er NPN -transistor?

En NPN-transistor er en type bipolar forbindelsestransistor (BJT) fremstillet af to N-type halvlederlag adskilt af et tyndt P-type lag.NPN-transistorer, ofte kaldet "synkende sensorer", er vidt brugt i elektroniske kredsløb for dets hastighed, effektivitet og omkostningseffektiv fremstilling.NPN-transistorer er især velegnet til højhastighedsskiftning og signalforstærkning, fordi elektroner-brugt som de primære ladningsfartsselskaber-bevægede sig hurtigere end huller, der bruges i PNP-transistorer.Denne højere mobilitet muliggør hurtigere responstider, hvilket gør NPN -transistorer ideelle til dynamiske applikationer såsom digital computing, telekommunikation og signalbehandling.

Hvad er PNP -transistor?

PNP -transistorer, kaldet "sourcing sensorer".PNP-transistor er en type bipolar forbindelsestransistor (BJT), der består af to P-type halvlederlag adskilt af et tyndt N-type lag.Det bruges ofte i systemer, hvor et positivt udgangssignal indikerer en aktiv tilstand, der tilpasser sig standard positive logiske konventioner.PNP -transistorer bruges i industrielle kontrolmiljøer, såsom automatisering og sikkerhedssystemer.Deres sourcing-adfærd-hvilket giver strøm til en belastning i stedet for at synke den-gør dem egnede til applikationer, der kræver ligetil skift og integration af høj side med positivt refererede logiske kredsløb.

Hvordan fungerer NPN- og PNP -transistorer?

På trods af deres strukturelle forskelle fungerer NPN- og PNP -transistorer efter samme princip: en lille strøm ved basen styrer en større strøm mellem emitteren og samleren.Det, der adskiller dem, er retningen for den aktuelle strømning og typen af ​​ladningsbærere -Elektroner til NPN, huller til PNP.

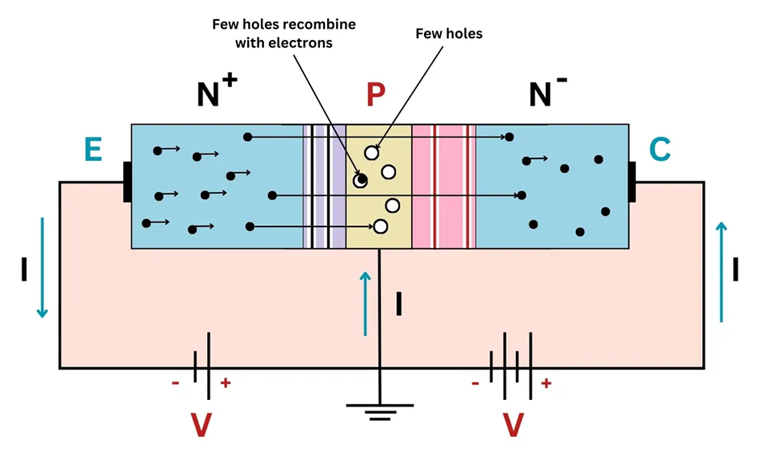

Figur 2. NPN -transistor Arbejdsprincip

NPN -transistorens arbejdsoperation

Driften af ​​en NPN -transistor afhænger af at kontrollere strømmen mellem emitteren og samleren ved at justere basestrømmen.Når en Lille positiv spænding anvendes mellem basen og emitteren (fremad-partisk base-emitterkryds) flyder elektroner fra N-typen-emitteren til p-typen.

Da basen er smal og let dopet, rekombineres kun en lille del af elektroner med huller i basen.De fleste elektroner passerer gennem basen og tiltrækkes af samleren, som er omvendt partisk, hvilket gør det muligt for en stor samlerstrøm at strømme.Denne proces danner grundlaget for NPN -transistordrift.

De Collector Current (IC) kontrolleres direkte af Basisstrøm (IB).Dette forhold (IC/IB) Definerer den aktuelle gevinst (β) af NPN -transistoren.

NPN-transistor fungerer i tre forskellige regioner afhængigt af hvordan basisemitter- og basis-samlerkrydserne er partiske.Hver region bestemmer transistorens opførsel i et kredsløb.

I den aktive region er basisemitterkrydset fremadrettet, mens basis-samlerkrydset er omvendt partisk.Under disse forhold fungerer transistoren som en nuværende forstærker.En lille basestrøm giver en meget større strøm mulighed for at strømme fra samleren til emitteren.De fleste af de elektroner, der er injiceret af emitteren, rejser gennem basen og når samleren.

I cutoff-regionen er både basisemitter- og basis-samlerkrydserne omvendt.Som et resultat er transistoren effektivt i off-tilstand, og der strømmer ingen strøm gennem samleremitterstien.Denne region bruges ofte, når transistoren skal fungere som en åben switch.

I mætningsområdet er både basisemitter- og basis-samlerkryds fremadrettet.Denne tilstand tænder transistoren fuldt ud, hvilket gør det muligt for maksimal strøm at strømme fra samleren til emitteren.I denne region opfører transistoren sig som en lukket switch og bruges i vid udstrækning i digitale switching -applikationer.

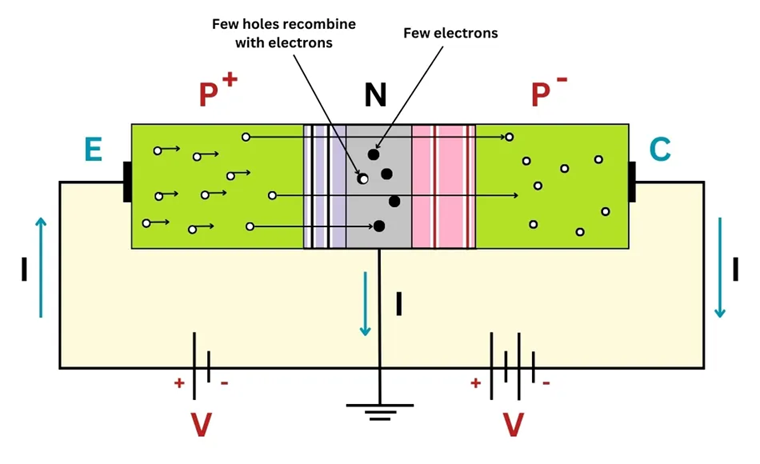

Figur 3. PNP -transistorens arbejdsprincip

PNP -transistorens arbejdsoperation

Arbejdsprincippet for PNP -transistorer er baseret på at kontrollere strømmen af ​​strøm fra emitteren til samleren ved at variere den lille basestrøm.I modsætning til NPN -transistorer, der bruger elektroner som majoritetsbærere, afhænger PNP -transistordrift af huller som de primære ladningsbærere.PNP -transistorens arbejdsprincip ændres afhængigt af, hvordan forbindelserne er partiske.Disse betingelser definerer transistorens tre centrale driftsregioner: aktive, cutoff og mætning.

Kort sagt ligger forskellen i drift mellem NPN- og PNP -transistorer i aktuel retning og polaritet.NPN -transistorer opfører sig, når basen er mere positiv end emitteren, hvilket giver strømmen mulighed for at flyde fra samler til emitter ved hjælp af elektroner.PNP -transistorer udføres, når basen er mere negativ end emitteren, hvilket giver strømmen mulighed for at flyde fra emitter til samler ved hjælp af huller.Begge arbejder i aktive, cutoff- og mætningsregioner, men deres modsatte forspændings- og ladningsselskaber definerer deres roller i kredsløb.

Load -enheder - PNP vs. NPN -output

Lastenheder kan fungere med både PNP & NPN -udgange, der tilbyder fleksibilitet, når man designer kredsløb og integrerer komponenter såsom motorer, relæer og magnetventiler.

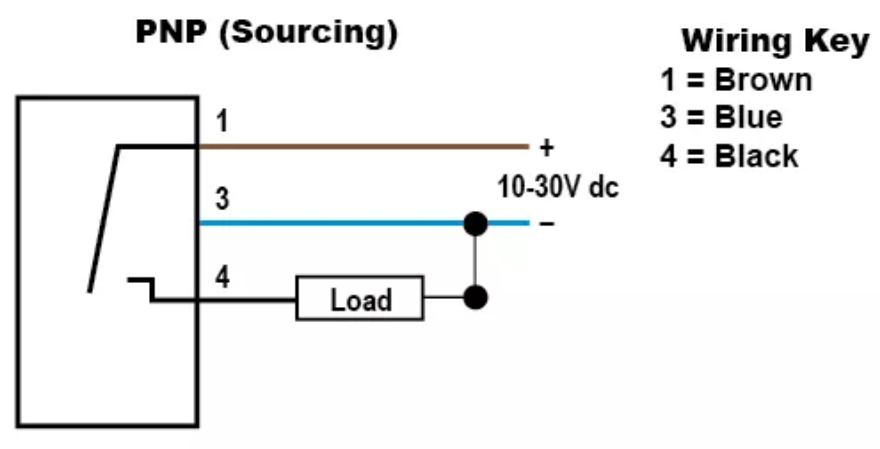

Figur 4. PNP (Sourcing) Konfiguration

I en PNP (Sourcing) Konfiguration, sensoren eller kontrolmodulet giver en positiv spænding til belastningen.Den elektriske belastning er forbundet mellem output og den negative (almindelige) side af strømforsyningen.Når output tændes, strømmer strøm fra udgangen til belastningen og derefter til jorden.Denne opsætning bruges ofte i systemer, hvor et højt signal indikerer aktivering og er kompatibel med magnetventiler udstyret med diodebeskyttelse for at blokere Back EMF.

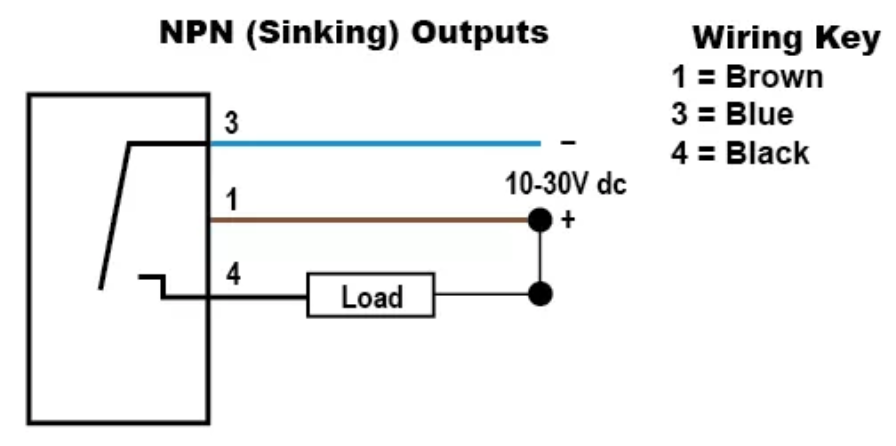

Figur 5. NPN (Sinking) Konfiguration

I en NPN (synkende) konfiguration, sensoren eller kontrolmodulet giver en jordsti.Belastningen er forbundet mellem den positive forsyning og output.Når output tændes, strømmer strøm fra strømforsyningen, gennem belastningen og ind i output (til jorden).Denne opsætning er velegnet til systemer, hvor et lavt signal indikerer aktivering og fungerer også godt med beskyttede magnetventiler.Evnen til at bruge enten udgangstype forenkler systemdesign og understøtter fleksibilitet i miljøer som industriel automatisering eller multifunktionsudstyr.

Anvendelser af NPN- og PNP -transistorer

Anvendelse Areal	Npn Transistor -applikationer	PNP Transistor -applikationer
Digitale logikkredsløb	Brugt som hurtige kontakter i mikrokontroller Outputs & Logic Gates	Mindre almindeligt, brugt i kredsløb, der kræver Positiv logisk pull-up kontrol
Forstærkerkredsløb	Almindelig i klasse A/B -forstærkere til Signalforstærkning	Parret med NPN i push-pull-forstærker faser
Motordrivere	Driver motorer ved at synke strømmen igennem belastningen	Driver motorer ved at købe strøm til belastning
Relæskontrol	Kontroller relæ ved at jordforbinde den ene side af spolen	Leverer strøm til relæspiralsiden
PLC Systems (Industrial)	Brugt med sourcing PLC -inputmoduler	Foretrukket til synkende PLC -inputmoduler
Sensorudgange (f.eks. Nærhed)	NPN -sensorer trækker signalet lavt til Angiv aktivering	PNP -sensorer skubber signalet højt til Angiv aktivering
LED -switching	Kontrol ledet af forbindelsen af ​​katode til jord	Kontrolleret ledet af levering af strøm til Anode
Skift på lav side	Ideal Choice (switch placeret mellem belastning & jorden)	Ikke egnet
Switching på høj side	Ikke ideel	Ideal Choice (switch placeret mellem Power & Load)
Batteridrevne enheder	Velegnet til negativ jordsystemer	Foretrukket for positive jordsystemer

Forskel mellem NPN vs. PNP -transistor

Funktion	NPN -transistor	PNP -transistor
Semiconductor Layer Structure	Negativ-positiv-negativ (N-P-N)	Positiv-negativ-positiv (P-N-P)
Nuværende retning	Fra samler til emitter	Fra emitter til samler
Basisaktivering	Tændes, når en positiv spænding/strøm anvendes på basen	Tændes, når basen er ved en lavere Potentiale end emitteren (ingen nuværende eller let negativt)
Deaktiveringstilstand	Slukker, når basestrømmen reduceres eller fjernet	Slukker, når basen bliver mere Positive eller nuværende strømmer ind i basen
Spændingskrav til drift	Kræver en positiv spænding ved basen I forhold til emitter	Kræver en negativ spænding ved basen I forhold til emitter
Intern struktur	P-lag mellem to N-lag	N-lag mellem to P-lag
Skift logik	Synkende sensor - belastning er mellem Positiv forsyning og samler	Sourcing sensor - belastning er mellem emitter og negativ forsyning
Operation	Bredt brugt i digitale logiske kredsløb og skifte	Brugt i kredsløb, hvor standard på tilstand kræves
Signalpolaritet	Aktiveret af positiv logik (positiv spænding)	Aktiveret af negativ logik (lav eller jord)
Forbindelse til belastning	Belastning forbundet mellem positiv spænding og samler	Belastning forbundet mellem emitter & negativ (jord)
Nuværende flowinitiering	Collector Strøm flyder når Base-emitterkryds er fremadrettet partisk	Emitterstrøm flyder, når base-emitteren Junction er fremadrettet

Valg af NPN- og PNP -transistorer

Valg af NPN- og PNP -transistorer afhænger af, hvordan dine kredsløb håndterer aktuelle, styresignaler og belastningsforbindelser. NPN-transistorer er ideelle til skift af lav side, hvor belastningen forbindes til en positiv spænding, og transistoren afslutter stien til jorden.De reagerer på et positivt kontrolsignal.

I modsætning hertil PNP-transistorer er bedre egnet til skifte på høj side, hvor de leverer strøm til belastningen.De tændes, når kontrolsignalet er lavere end emitterspændingen, hvilket tilpasser sig godt med positive logiske systemer, hvor et højt signal aktiverer belastningen.

Systemdesign påvirker også beslutningen.Sourcing af inputmoduler parrer typisk med NPN -transistorer, mens synkeindgangsmoduler er kompatible med PNP -typer.I industrielle miljøer dikterer ledningsstandarder og sikkerhedshensyn ofte den foretrukne transistortype.

Konklusion

At forstå forskellen mellem NPN- og PNP -transistorer behøver ikke at være hård.Når du lærer, hvordan de fungerer & hvad hver enkelt gør bedst, bliver det meget lettere at bruge dem i dine kredsløb.Uanset om du bygger et projekt eller løser et system, vil denne viden hjælpe dig med at gøre smartere, sikrere valg med tillid.
