Den ultimative guide til AC -kondensator Ledningsfarver: Alt hvad du har brug for at vide
2024-06-25 68199

AC -kondensatorer har en stor rolle i den komplicerede verden af ​​HVAC -systemer, da disse komponenter skal være til stede til initiering og vedvarende drift af hoveddele som kompressorer og fanmotorer.AC-kondensatorer fungerer svarende til batterier, omend på en mere kompleks måde, opbevaring og udledning af elektrisk energi nøjagtigt, når det er nødvendigt for at hoppe-start og stabilisere disse motorer.Ligelig værdi er den korrekte installation og ledning af disse kondensatorer, en proces fremhævet ved brug af farvekodede ledninger, der betegner specifikke forbindelser, hvilket resulterer i en sikker og effektiv overførsel af elektrisk effekt.Hver trådfarve er ikke kun et tilfældigt valg, men tjener en vigtig rolle i at sikre, at de rigtige forbindelser er skabt, hvilket letter den sømløse strøm af energi, der er nødvendig for optimal systemydelse.Mestring af AC-kondensatorens ledningsfarver skal være en dybdegående forståelse af disse koder for at sikre ethvert systems installationsfunktionalitet, mens man overholder sikkerhedsstandarderne.

Katalog

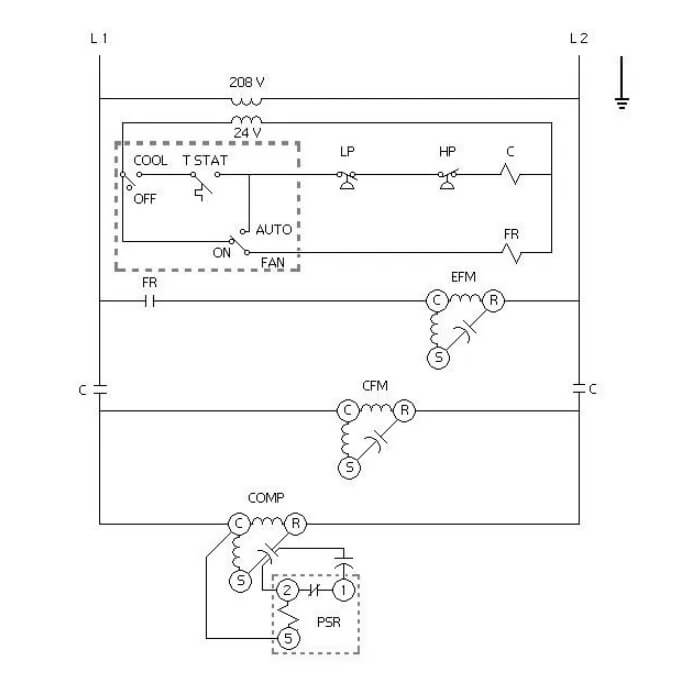

Figur 1: En fabriks -AC -skema kan spare tid og penge

Introduktion til AC -kondensator Ledningsfarver

Kondensatorer er vigtige dele i klimaanlæg, der tjener som energilagringsenheder, der driver kompressoren og ventilatormotoren - nøgle komponenter til systemdrift.Disse enheder opbevarer elektrisk energi og frigiver den efter behov for at forbedre motorisk effektivitet, svarende til et batteri, der giver en opstart.En funktionskondensator kan nedbryde den samlede ydelse af et klimaanlæg.

Korrekt ledningsføring af vekselstrøms kondensatorer er vigtige, da det letter sikker og effektiv overførsel af lagret energi til systemets operationelle komponenter.Ledningerne er farvekodede, ikke kun til identifikation, men for at tjene de krævede funktionsformål.Mestring af denne farvekodning kan hjælpe med at engagere installation, vedligeholdelse eller reparation.Denne viden sikrer, at hver forbindelse er oprettet korrekt, hvilket justerer alle komponenter til optimal funktion og formilderer risici forbundet med elektriske fejlforbindelser.Forståelse og anvendelse af disse farvekoder giver mulighed for en præcis og sikker opsætning, der kræves for at opretholde systemintegritet og operationel pålidelighed.

Forskellige typer vekselstrømsskondensatorer

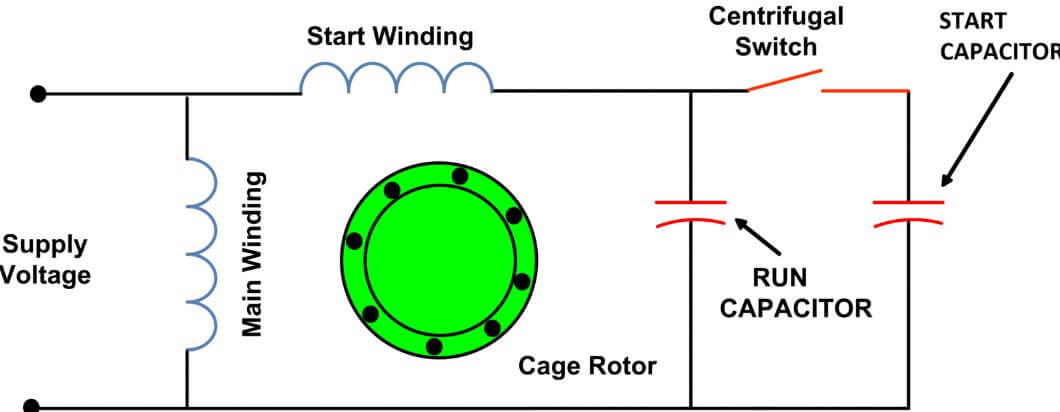

Figur 2: Start og kør kondensator ledninger

I klimaanlæg kategoriseres kondensatorer primært i to typer, hver designet til en bestemt fase af motorisk drift: start og kør kondensatorer.

Start kondensator

Det har stor hjælp til Motors oprindelige aktivering til at levere en højenergipuls, der kræves til at overvinde motorens oprindelige statiske modstand eller inerti.Denne strømning af strøm er kort, hvilket driver motoren til at starte og hurtigt nå et punkt, hvor dens drift kan opretholdes af andre systemkomponenter.Når motoren har opnået en bestemt operationel hastighed, kobles startkondensatoren automatisk fra kredsløbet.Denne kondensator har typisk en højere kapacitansværdi, der udstyrer den til at håndtere efterspørgslen efter en hurtig og kraftig energiudladning, der indleder motorens drift.

Kør kondensator

Når motoren kører, overtager kørekondensatoren.I modsætning til startkondensatoren, der er afbrudt efter motoren starter, forbliver kørekondensatoren aktiv i hele motorens operationelle cyklus.Det giver en stabil, løbende elektrisk strøm, der hjælper med at bevare motorens hastighed og stabilitet.Dette sikrer effektiv ydelse og reducerer udsving i motorhastighed, hvilket kan føre til slid og ineffektivitet.Kørkondensatoren har en relativt lavere kapacitansværdi end startkondensatoren, som er optimal for sin rolle i at tilvejebringe en kontinuerlig, men mindre intens strømforsyning, der understøtter motorens igangværende operationer.

Når du vælger og installerer kondensatorer til klimaanlæg, kan det hjælpe med at basere valget på specifikke systemkrav.Denne proces involverer detaljerede beregninger og vurderinger af motorens type, systemkonfiguration og forventet operationel belastning.At sikre, at hver kondensator er passende egnet til dens funktion, spiller en stor rolle i at maksimere systemets ydeevne.Korrekt kontrol af disse komponenter forbedrer ikke kun effektiviteten, men udvider også levetiden for de motorer, de magt.

Almindelige AC -kondensatortrådfarver og deres betydning

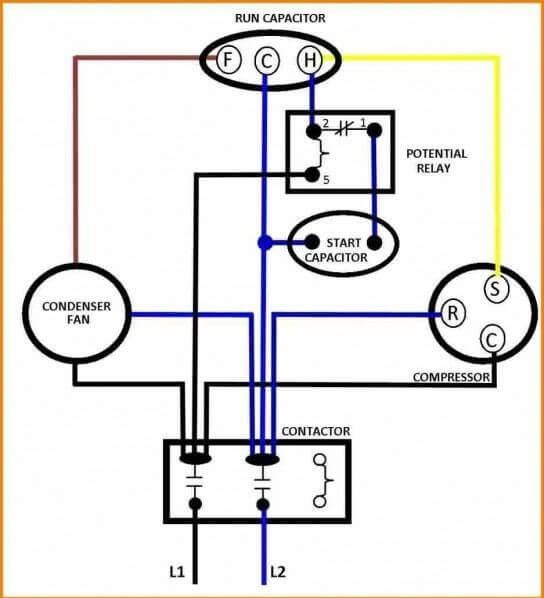

Figur 3: AC -kondensator ledningsdiagram

Hver trådfarve i en vekselstrøms kondensators ledningssystem spiller en stor rolle i klimaanlæggets og sikkerhedsydelse:

Brun ledning

Den brune ledning er en stor del af at drive ventilatormotoren, som er påkrævet til cirkulerende luft i hele HVAC -systemet.Den rigtige forbindelse er påkrævet;En misforbindelse eller afbrydelse kan alvorligt forringe luftcirkulationen, hvilket direkte påvirker systemets effektivitet og komfortniveauer.Det sikres, at denne ledning er sikkert forbundet til ventilatormotorens udpegede terminal, som typisk er mærket tydeligt for at undgå fejl under installation eller vedligeholdelse.

Gul ledning

Denne ledning er påkrævet, da den leverer strøm til kompressoren - kernekomponenten, der er ansvarlig for kølemiddelcirkulation og dermed kølingsprocessen.At sikre, at den gule ledning er korrekt forbundet til kompressoren, kan hjælpe systemets evne til at køle rum effektivt.En løs eller forkert forbindelse kan kompromittere kompressorens funktion, hvilket fører til suboptimal afkøling og øget belastning på systemet, hvilket kan resultere i for tidligt slid eller fiasko.

Fælles ledning

Ofte farvet sort, den almindelige ledning, der hjælper med at give jordforbindelse til systemet.Det afslutter elektrisk kredsløb, der giver en sti til fejlstrømme og stabiliserer den elektriske opsætning af enheden.Denne forbindelse forbedrer den samlede sikkerhed og stabilitet i klimaanlægget, hvilket forhindrer elektriske uheld og sikrer, at enheden fungerer inden for sikre parametre.

At forstå og nøjagtigt implementering af ledningsfarvekoder er fordelagtigt.Disse strenge processer følges, herunder dobbeltkontrol af hver forbindelse mod ledningsdiagrammer og anvendelse af testudstyr for at sikre, at alle forbindelser er sikre og korrekt placeret, før systemet skifter op.

AC -kondensator Wiring Color Code

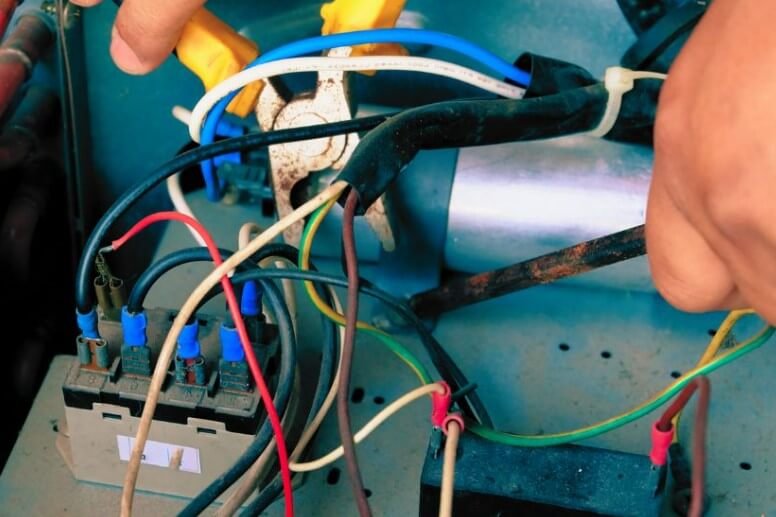

Figur 4: Hvordan man skelner kondensatorledninger

Ledningsfarvekoden til vekselstrømskondensatorer er et primært aspekt af HVAC -systeminstallation og -vedligeholdelse, der giver særlige oplysninger til sikre og korrekte forbindelser.Hver trådfarve angiver en bestemt funktionel rolle i systemet:

Brun

Denne ledning forbindes normalt til ventilatormotoren.Det sikrer, at ventilatormotoren modtager den nødvendige kraft til at fungere effektivt og spiller en vigtig rolle i luftcirkulationen i systemet.

Gul

Denne ledning er betegnet til kompressoren.Det hjælper med at drive kølecyklussen, som er kernen i klimaanlæggets kølingsproces.

Almindelig (normalt sort)

Ofte benævnt den "almindelige" ledning, fungerer den typisk som jordforbindelse.Det giver en passende retursti til elektrisk strøm og stabiliserer strømforsyningen, sikrer sikkerhed og reducerer sandsynligheden for elektriske fejl.

Det skal overholdes omhyggeligt til disse farvekoder, når der forbinder kondensatorer, da misforbindelse kan føre til alvorlige systemfejl, herunder ineffektivitet, øget slid på komponenter eller endda farlige forhold.Den nøjagtige og metodiske forbindelse af hver ledning efter disse etablerede koder er nyttigt at give systemets pålidelighed og effektive drift.

Yderligere ledningsfarver

Ud over standardfarvekoderne kan AC -systemer omfatte yderligere trådfarver til at imødekomme specifikke producentdesign eller systemkrav:

• Sort: Denne farve bruges ofte til den almindelige forbindelse af ventilatormotoren.Det fungerer som en neutral sti, der afslutter det elektriske kredsløb for ventilatormotoren, hvilket sikrer korrekt og sikker betjening.

• Brun: Denne ledning kan også oprette forbindelse til ventilatormotorens kondensator, der hjælper med at give det nøjagtige strømforøgelse under opstart for at sikre effektiv ventilatordrift.

• Hvid: Almindeligvis forbundet til kompressormotorens fælles terminal, spiller denne ledning en vigtig rolle i at etablere en pålidelig elektrisk forbindelse til kompressorens drift, hvilket sikrer stabilitet og effektivitet.

• lilla: Ofte udpeget til kompressormotorens startvikling er denne ledning påkrævet til at starte kompressorens drift, hvilket giver den indledende energi, der kræves for at starte kompressoren.

At forstå disse V ariat -ioner kan hjælpe med effektiv fortolkning og anvende ledningskonfigurationer under installation, vedligeholdelse eller fejlfindingsopgaver.Korrekt identifikation og forbindelse af disse ledninger kan give systemet god ydeevne og sikkerhed.Efter detaljerede skemaer, der skitserer rollen og forbindelsespunkterne for hver ledning, hvilket sikrer, at alle komponenter er korrekt integreret i systemets elektriske netværk.

Forståelse af formålet med AC -kondensatorer

AC -kondensatorer spiller en stor rolle i klimaanlæg, fordi de starter og opretholder driften af ​​seriøse dele som kompressoren og ventilatormotoren.Disse kondensatorer fungerer ved at opbevare og udføre hoved elektrisk energi til at drive disse komponenter.Aktiveringen leveret af kondensatorer er ikke kun et simpelt skub;Det er et præcist tidsbestemt løft, der kaster motorer, der overgår dem fra inerti til operationel tilstand.

Valget af kondensatorer tilpasses til at passe til de specifikke krav til forskellige AC -systemer, primært differentieret til start- og kørekondensatorer.Startkondensatorer er konstrueret til at tilvejebringe en kraftig indledende stigning af energi, der er nødvendig for at overvinde den statiske inerti af kompressoren og ventilatormotoren, hvilket aktiverer dem hurtigt.Når disse motorer er i gang, skifter rollen til at køre kondensatorer, der leverer en kontinuerlig og stabil strøm af energi for at sikre, at motorer fungerer jævnt og opretholder ensartet ydelse.

Den operationelle effektivitet af klimaanlæg er stærkt afhængig af disse kondensatorer.I deres fravær ville systemer opleve vanskeligheder eller forsinkelse med at starte og derved gå på kompromis med driftseffektiviteten og evnen til at opretholde de ønskede miljøforhold.Derfor kan forståelse og vedligeholdelse af disse kondensatorer hjælpe med at sikre pålideligheden og effektiviteten af ​​klimaanlæg.

Pegere om Standard & Non-Standard Colors Guide

De fleste AC -kondensatorinstallationer følger et standardsæt med farvekoder, men alligevel kan V ariat -ioner opstå fra forskellige fremstillingsprocesser eller regionale normer.Når du støder på ikke-standardfarvekoder, skal du sørge for at konsultere producentens ledningsdiagram eller referencebilskabsretningslinjer som National Electric Code (NEC) eller International Electric Code (IEC).Dette sikrer, at AC -enheden er kablet korrekt, hvilket forbedrer sikkerhed og operationel pålidelighed.Tilpasning med disse standarder for at forhindre fejlforbindelser, der kan føre til udstyrssvigt eller sikkerhedsfare, skal være mere forsigtige.

AC dobbelt kondensator ledningsdiagram

Dobbeltkondensatorer, der integrerer funktionerne af både start- og kørekondensatorer i en enkelt enhed, strømline ledningsprocessen og forbedrer den samlede systemeffektivitet.At forstå ledningsopsætningen til en dobbelt kondensator kan hjælpe med at sikre den korrekte funktion i et HVAC -system.

Almindelig (normalt sort): Denne ledning forbindes til strømkilden og fungerer som en jordforbindelse for hele kondensatoren, hvilket giver stabilitet og sikkerhed i det elektriske system.

• Brun: Denne ledning forbinder direkte til ventilatormotoren.Det kan hjælpe med at levere den krævede energi til at starte og vedligeholde ventilatormotorens drift effektivt.

• Gul: Denne ledning fastgøres til kompressoren, der er ansvarlig for den køleskab, der kræves til kølefunktioner i systemet.

• Rød: Ofte efterladt ikke tilsluttet standardopsætninger.Den røde ledning fungerer som en reserve for alternative konfigurationer eller fremtidige ændringer.

Den nøjagtige forbindelse af disse ledninger i henhold til den dobbelte kondensatorens ledningsdiagram er påkrævet.Hver ledning er korrekt fastgjort til sin respektive terminal for at undgå operationelle fejl, som kan omfatte motorisk funktionsfejl eller komplet systemlukninger.Ledningsdiagram bruges som en guide under installation eller vedligeholdelse.Det udførte ofte kontinuitetskontrol med multimetre for at bekræfte forbindelser er korrekte og sikre, hvilket sikrer, at den dobbelte kondensator fungerer optimalt inden for systemets elektriske rammer.

Almindelige problemer med AC -kondensatorer

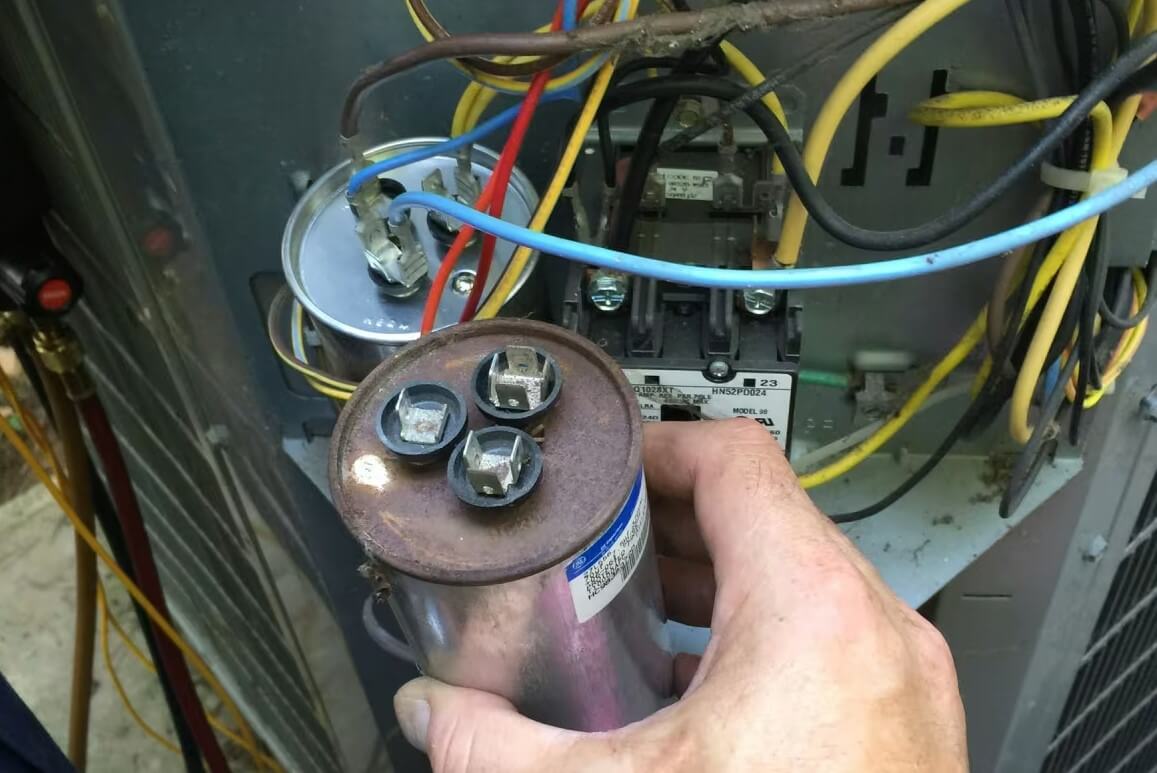

Figur 5: Sådan identificeres og erstatter AC -kondensatoren

AC -kondensatorer er tilbøjelige til flere problemer, der kan påvirke ydeevnen og sikkerheden i et klimaanlæg:

Forkert ledninger

Forkerte eller løse ledningsforbindelser kan forstyrre kondensatorens funktionalitet, hvilket fører til potentielle sikkerhedsfare og systemfejl.Dette problem er ofte resultatet af utilstrækkelig installations- eller vedligeholdelsespraksis og kan diagnosticeres ved en grundig inspektion af trådforbindelserne til kondensatorterminalerne.

Overophedning

Kondensatorer kan overophedes på grund af overdreven omgivelsestemperaturer, højspænding eller blive overbelastet.Overophedning kan forringe kondensatorens materialer, hvilket fører til en forkortet levetid og eventuel fiasko.Tegn på overophedning inkluderer et misfarvet hus eller et forvrænget eller smeltet udseende.

Fysisk skade

Symptomer såsom hævelse, svulmende eller lækage fra kondensatoren er klare indikatorer for fiasko.Disse fysiske deformiteter skyldes typisk indbygget gasopbygning forårsaget af elektrolytopdeling eller komponentfejl inden for kondensatoren, hvilket kræver øjeblikkelig erstatning for at forhindre yderligere systemskade.

Værdier med lav kapacitans

En kondensator, der ikke opfylder sin nominelle kapacitansværdi, er et almindeligt problem, der kan påvises gennem regelmæssig test med et multimeter.Lav kapacitans kan forhindre kondensatoren i at tilvejebringe den krævede start- og kørselforøgelser til motorer, hvilket påvirker effektiviteten og ydeevnen for hele systemet.

Hurtig identifikation og korrigerende handling for disse problemer er gavnlige for at opretholde airconditionsystemets effektivitet og operationelle sikkerhed.Regelmæssige vedligeholdelseskontrol, herunder visuelle inspektioner og kapacitansforsøg, er effektive strategier til at detektere tidlige tegn på kondensatorforringelse og adressere dem, før de fører til mere alvorlige komplikationer.Prioritering af inspektioner kan sikre løbende pålidelighed og udvide systemets levetid.

Sikkerhedsforholdsregler, når man beskæftiger sig med vekselstrømskondensatorer

Håndtering af AC -kondensatorer sikkert kan forhindre skader og sikre, at vedligeholdelses- og serviceopgaver ikke fører til ulykker.Her er de vigtigste sikkerhedsprotokoller, der skal følges nøje:

Før du indleder ethvert arbejde på klimaanlægget, skal du sikre dig, at alle strømkilder er helt lukket.Dette er det første og mest krævede trin i at forhindre elektriske stød;

Før håndtering af kondensatorer skal du bruge et multimeter til at kontrollere, om kondensatoren er udledt fuldt ud.Kondensatorer kan bevare anklagen, selv efter at strømmen er slukket, hvilket udgør en risiko for elektrisk stød;

Brug altid passende personligt beskyttelsesudstyr.Dette inkluderer isolerede handsker og beskyttelsesbriller til at beskytte mod utilsigtede chok og andre fysiske skader;

Rør aldrig ved terminalerne på en kondensator med bare hænder.Selv med strømmen fra og kondensatoren er udledt, er det klogt at bruge værktøjer med isolerede håndtag til at løsne eller stramme forbindelser.

At overholde disse sikkerhedsforanstaltninger kan hjælpe med at reducere risikoen for ulykker under vedligeholdelse eller udskiftning af kondensatorer.Efter protokollerne kan sikre sikkerheden og integriteten af ​​klimaanlægget.Regelmæssige opdateringer af sikkerhedstræning og adhæsionskontrol anbefales at opretholde høje standarder for sikkerhed under kondensatorhåndtering.

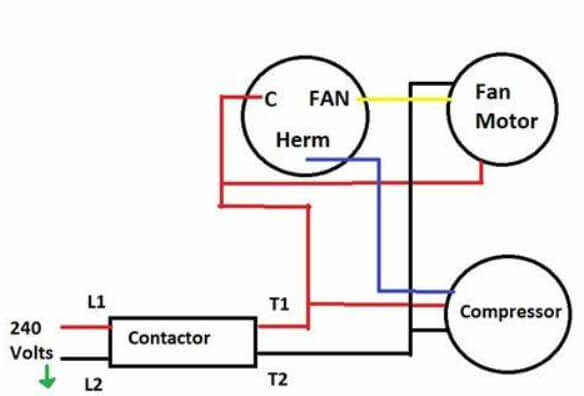

Figur 6: AC -kondensatorens ledningsdiagram og forbindelsesprocedure

Hvordan tester en vekselstrøms kondensator?

Test af en vekselstrøms kondensator er en primær vedligeholdelsesprocedure, der sikrer pålideligheden og effektiviteten af ​​et airconditionsystem.Denne proces kræver præcision og overholdelse af sikkerhedsprotokoller for effektivt at diagnosticere potentielle kondensatorproblemer.Her er de strømlinede trin involveret:

Sluk for vekselstrømssystemet

Sørg for, at systemet er helt slukket for at eliminere enhver risiko for elektrisk stød.Dette er det primære sikkerhedstrin, der skal følges, før der udføres test eller vedligeholdelse.

Måle kapacitans med et multimeter

Brug en multimeter, der inkluderer en kapacitansmålingsfunktion.Indstil multimeteret til den passende kapacitanstilstand og tilslut testen fører til kondensatorens terminaler.Dette trin kræver omhyggelig håndtering for at sikre nøjagtige aflæsninger og undgå skade på både multimeter og kondensator.

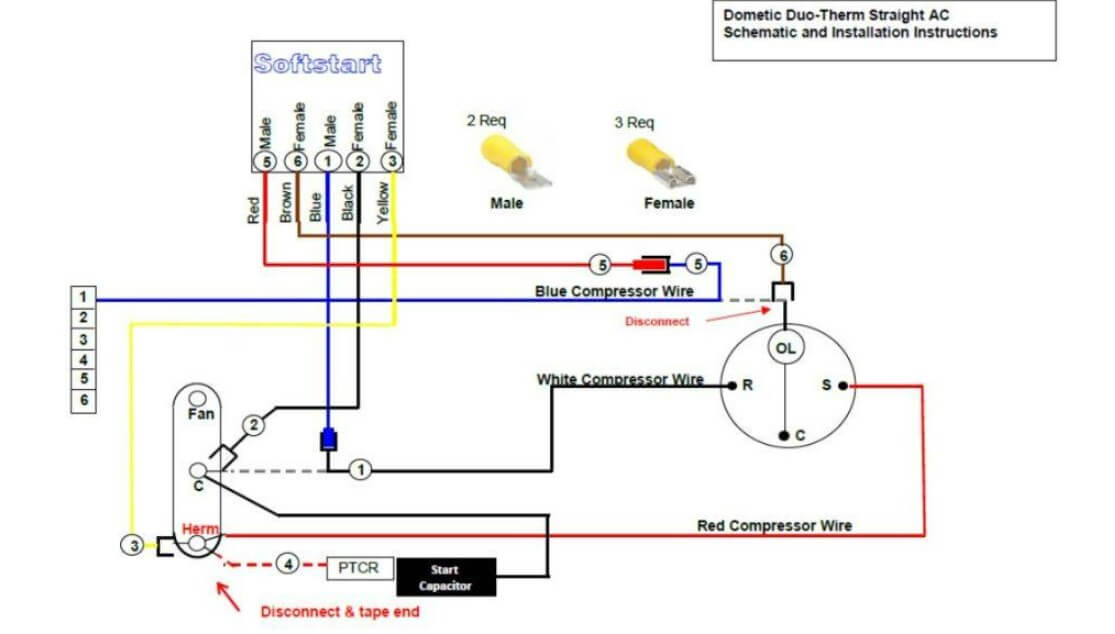

Figur 7: Fejlfinding og installation af ledninger af vekselstrøm

Sammenlign kapacitansværdien

Efter at have opnået kapacitanslæsning fra multimeteret, skal du sammenligne denne værdi med specifikationerne leveret af producenten.Kondensatoren skal mødes eller overskride producentens anbefalede kapacitansområde for at sikre optimal funktion.Hvis læsningen falder uden for disse parametre, indikerer det et potentielt problem, såsom kondensatorslitage eller fiasko.

Regelmæssig test af AC -kondensatoren er relevant, da den muliggør den tidlige påvisning af tegn på, at kondensatoren svækker eller mislykkes.Denne proaktive tilgang hjælper ikke kun med at planlægge vedligeholdelse og udskiftninger, før der opstår mere alvorlige systemproblemer, men bidrager også til den samlede levetid og effektiviteten af ​​klimaanlægget.Dokumentation af disse værdier over tid for at spore kondensatorens ydeevne og forudsige, hvornår udskiftninger kan være nødvendige, og derved optimere systemstyring og reducere nedetid.

Betydningen af ​​korrekt installation

Den rigtige installation af AC -kondensatorer kan hjælpe med at sikre både sikkerheden og effektiviteten af ​​klimaanlæg.Hvis en kondensator ikke er installeret korrekt, kan systemet have alvorlige konsekvenser, såsom motorisk svigt, overophedning og alvorlige elektriske farer.Disse problemer forstyrrer ikke kun systemets ydeevne, men udgør også alvorlige sikkerhedsrisici for både strukturen og dens beboere.

For at garantere, at systemet fungerer pålideligt og inden for sikkerhedsnormer, er det fordelagtigt at involvere en certificeret HVAC -tekniker.Disse fagfolk er uddannet til at overholde strenge sikkerhedsstandarder og operationelle protokoller.Deres ekspertise inkluderer forståelse af de specifikke ledningskrav fra forskellige kondensatorer og sikre, at enhver forbindelse er sikker og korrekt.De bruger specialiserede værktøjer til at måle elektrisk kontinuitet og kapacitansniveauer, hvilket sikrer, at alt fungerer som forventet, før systemet er fuldt aktiveret.

At engagere en certificeret tekniker til installation og regelmæssig vedligeholdelse af dit klimaanlæg giver ro i sindet, at enheden vil fungere effektivt, pålideligt og sikkert over sin levetid.Det sikrer også overholdelse af lokale elektriske koder og producentens retningslinjer, som kan forhindre dyre reparationer eller udskiftninger og undgå ugyldige garantier.

HVAC -kondensator ledninger: tip og tricks

Effektiv HVAC -kondensator ledninger kræves for at sikre den optimale ydeevne og sikkerhed for klimaanlæg.Her er nøgletips og tricks til at forbedre ledningsprocessen:

• Det kan hjælpe med at overholde producentens ledningsspecifikationer.Disse retningslinjer er designet til at maksimere systemets effektivitet og sikkerhed under hensyntagen til de unikke krav til hver model.

• Test altid kondensatoren med et multimeter før og efter at have oprettet forbindelser.Dette sikrer, at kondensatoren fungerer korrekt og kan håndtere den forventede elektriske belastning.Testning af både før- og efterforbindelse bekræfter, at installationen ikke har kompromitteret kondensatorens ydeevne.

• Før du afbryder forbindelsen af ​​ledninger under vedligeholdelse eller systemmodifikation, skal du mærke hver enkelt.Dette forhindrer forvirring og sikrer, at hver ledning forbindes igen til den rigtige terminal, hvilket reducerer risikoen for fejl, der kan påvirke systemfunktionaliteten eller sikkerheden.

• Brug den korrekte måler og type ledning til hver forbindelse.Den rigtige ledningsstørrelse er påkrævet til håndtering af den elektriske strøm uden overophedning eller spændingsfald, hvilket kan føre til ineffektivitet eller potentielle farer.

Disse trin kan hjælpe med at sikre, at kondensatorer er installeret korrekt og pålideligt og derved understøtter den samlede effektivitet af HVAC -systemet.

Betydningen af ​​ordentlige vekvsningsforbindelsesfarver

Forståelse og korrekt påføring af AC -kondensatorens ledningsfarver kan hjælpe med at forbedre sikkerheden og effektiviteten af ​​dit klimaanlæg.Præcis ledninger er påkrævet for at sikre, at kondensatorer effektivt understøtter opstart og fortsat drift af nøglekomponenter såsom ventilatormotoren og kompressoren.Disse komponenter er meget afhængige af den korrekte levering af elektriske ladninger, hvilket kun er muligt gennem nøjagtige og pålidelige kondensatorforbindelser.

Regelmæssig test og streng overholdelse af sikkerhedsprotokoller under både installation og løbende vedligeholdelse er gavnlige for at undgå funktionsfejl, der kan kompromittere systemets ydeevne.Sådan praksis hjælper med at identificere potentielle problemer tidligt, forhindre dyre reparationer og forlænge systemets operationelle levetid.Ved at understrege vigtigheden af ​​korrekt ledningspraksis sikrer det, at airconditioneringsenheder fungerer effektivt og sikkert, i sidste ende at beskytte udstyrsintegritet og optimering af funktionalitet.

Konklusion

Betydningen af ​​korrekt forståelse og implementering af vekrævning af vekselstrømsskabler overskrider blot teknisk viden - det er et første aspekt, der sikrer sikkerhed, effektivitet og pålidelighed af klimaanlæg.Den strenge anvendelse af disse ledningsstandarder og den regelmæssige test af kondensatorer kan afbøde risici, udvide systemets holdbarhed og opretholde dets effektivitet og derved beskytte investeringen i HVAC -systemer.I det væsentlige handler den nøjagtige forståelse og anvendelse af AC -kondensatorens ledningsfarver ikke kun om at overholde tekniske retningslinjer - det handler om at sikre den holistiske integritet, ydeevne og sikkerhed for klimaanlæg.

Ofte stillede spørgsmål [FAQ]

1. Hvad sker der, hvis du leder en vekselstrøms kondensator?

Forkert ledning af en vekselstrøms kondensator kan føre til flere bemærkelsesværdige problemer.For det første kan det medføre, at klimaanlægget er funktionsfejl;Kompressoren eller ventilatormotoren starter muligvis ikke eller fungerer muligvis ineffektivt.Denne misforbindelse kan også føre til elektriske shorts og potentielle skader på andre komponenter i HVAC -systemet på grund af forkert spænding eller strømstrømme.I worst-case-scenarier kan forkerte ledninger udgøre alvorlige sikkerhedsrisici, herunder elektriske brande eller chok.Efter farvekoderne kan omhyggeligt hjælpe med at verificere hver forbindelse mod skemaer for at undgå disse risici.

2. Betyder det noget, hvilken måde du tråder en vekselstrøms kondensator?

Ja, orienteringen af ​​ledning af en AC -kondensator er påkrævet for korrekt drift af klimaanlægget.AC -kondensatorer har typisk udpeget terminaler til specifikke forbindelser - normalt markeret som 'C' for fælles, 'fan' for ventilatoren og 'Herm' for kompressoren.At vende disse forbindelser kan forhindre, at systemet fungerer korrekt, hvilket potentielt skader kompressoren eller ventilatormotoren.Det skal sikre, at hver ledning er forbundet til dens korrekte terminal i henhold til producentens instruktioner eller standard ledningskode for systemintegritet og sikkerhed.

3. Hvad er farverne på L1, L2, L3?

I elektriske systemer repræsenterer L1, L2 og L3 de tre magtfaser og er typisk farvekodet til identifikation, hvilket kan variere efter region.Almindeligvis i Nordamerika er L1 sort, L2 er rød, og L3 er blå.Disse farver letter den korrekte og sikre forbindelse af elektriske systemer, hjælper teknikere med at undgå fase ubalance eller fejl.Bekræftelse af farvestandarderne, der er specifikke for deres geografiske eller regulerende miljø, kan sikre overholdelse og sikkerhed.

4. Hvad er de tre terminaler på en AC -kondensator?

De tre terminaler på en AC-dobbeltkondensator er typisk mærket som C (almindelig), ventilator og Herm (hermetisk kompressor).Den almindelige (c) terminal er jordforbindelsespunktet og er normalt forbundet ved hjælp af en sort ledning.Ventilatorminalen forbindes til ventilatormotoren og bruger ofte en brun ledning.Herm -terminalen giver forbindelsen til kompressoren og bruger typisk en gul eller lilla ledning afhængigt af systemet.

Korrekt identificering af forbindelsen mellem disse terminaler er fordelagtige til effektiv og sikkerhedsdrift af klimaanlægget.Hver terminal skal være forbundet med den relevante trådfarve og funktion for at sikre, at systemkomponenterne får de rigtige signaler og strøm til drift.
