PAM8610 -forstærkeren: PIN -konfiguration, CAD -modeller og funktionel oversigt
2024-10-30 5669

PAM8610, udformet af dioder inkorporeret, repræsenterer en kraftfuld 10W stereo klasse-D-lydforstærker, der er bemærket for sine sofistikerede DC-volumenkontrolfunktioner.Denne forstærker udmærker sig med enestående lydklarhed, leverer minimal total harmonisk forvrængning plus støj (THD+N) og lav elektromagnetisk interferens (EMI), hvilket sikrer præcis lydkvalitet, der resonerer med menneskelige følelser.

Katalog

Forbedret oversigt over PAM8610

De PAM8610 er en avanceret lydforstærker designet til at opfylde ønsker til overlegne lydoplevelser ved at levere 10W output pr. Kanal med minimal støjinterferens.Dette sikrer aural klarhed, der resonerer med enkeltpersoner, der søger et auditivt tilflugtssted inden for forskellige miljøer.Dens DC -volumenkontrol giver mulighed for detaljeret lydmodulation, der serverer en lang række lytterpræferencer og applikationsbehov, hvilket er især nyttigt i scenarier, der kræver dygtig lydbalancering i komplekse akustiske omgivelser.Tilføjelse til sin lokkemåde er PAM8610 befæstet med beskyttelsesfunktioner som overstrøm, termisk og kortslutningsbeskyttelse.Disse mekanismer opretholder enhedens pålidelighed og fremmer en følelse af sikkerhed, hvilket er behageligt for dem, der søger urokkelig lydydelse under udfordrende forhold.

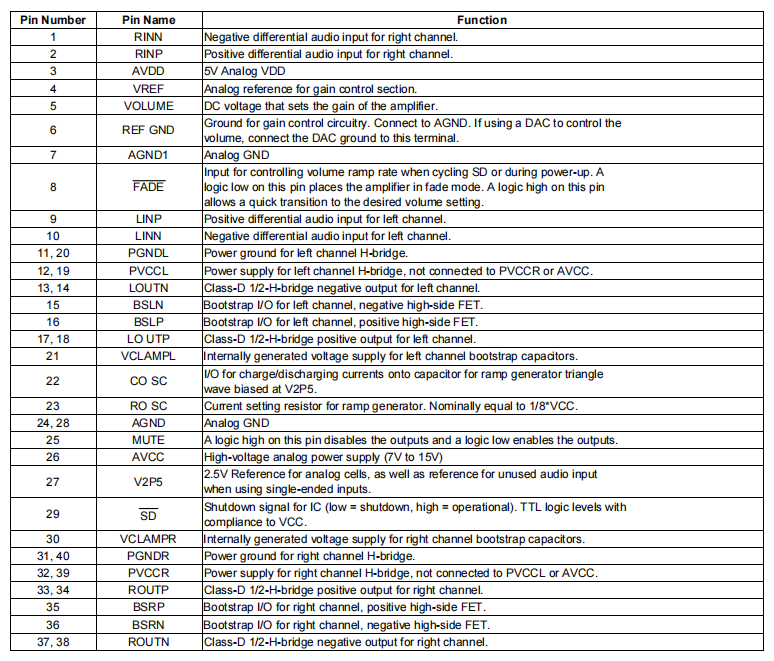

PIN -konfiguration af PAM8610

Den 40-polede layout af PAM8610-forstærkeren tilbyder en vej til mere raffinerede og integrerede designmuligheder.Hver pin har forskellige roller, og forme, hvor effektivt forstærkeren fungerer og forbedrer dens ydeevne.

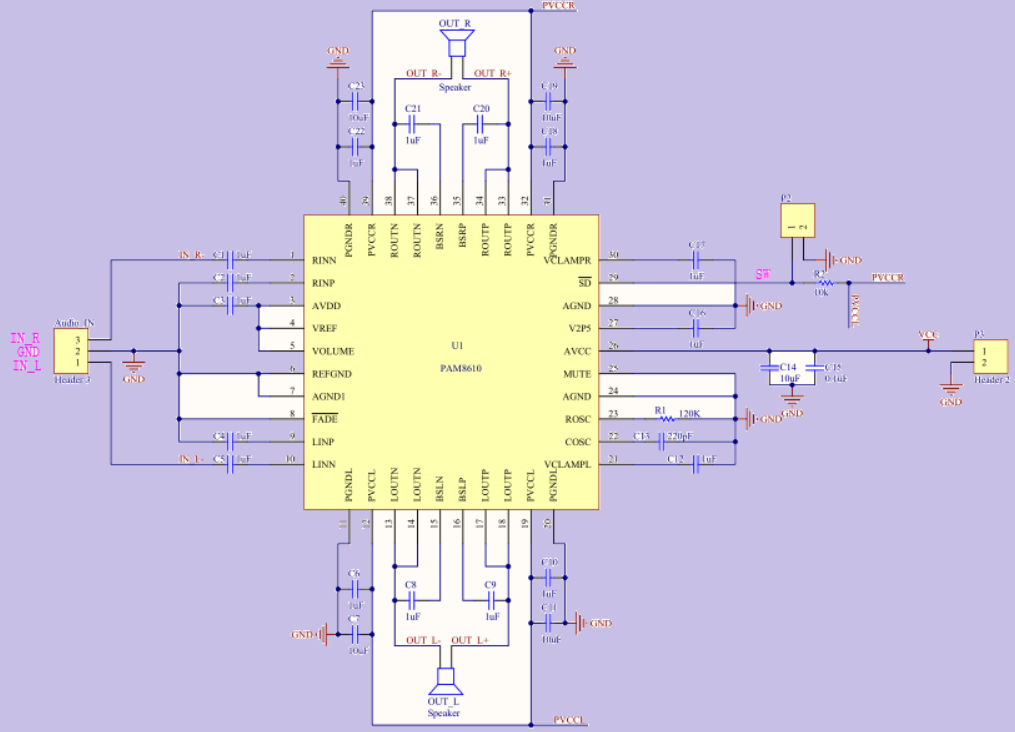

Skematisk diagram over PAM8610

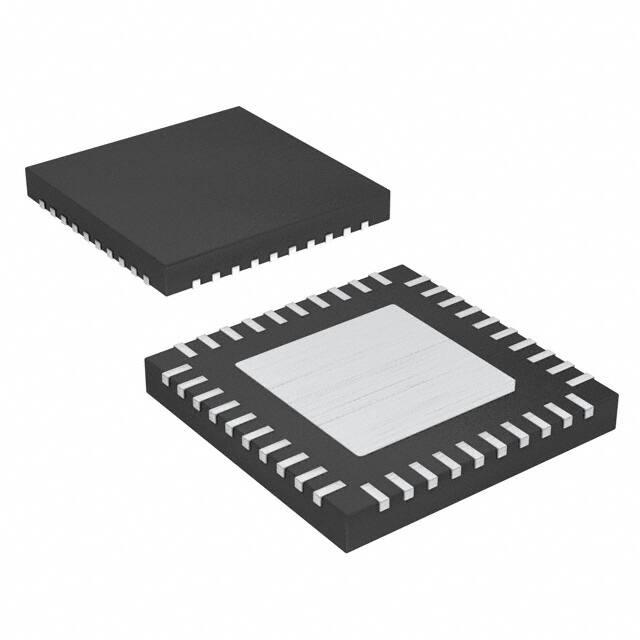

CAD -model af PAM8610

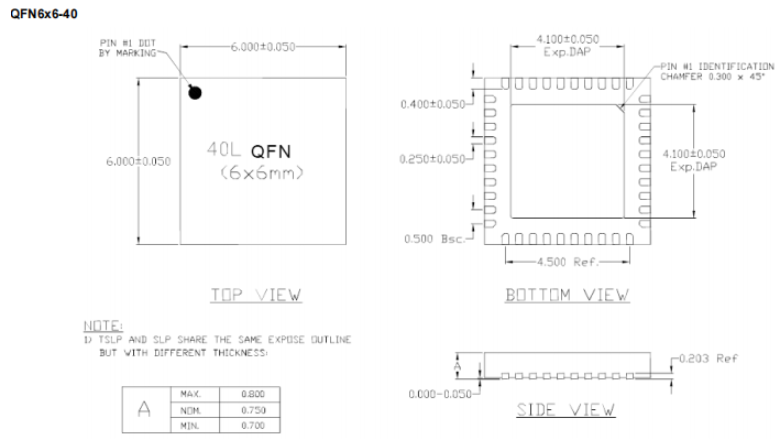

Fodspor

CAD -model

Funktioner af PAM8610

Power output og støjkontrol

Enheden tilbyder et robust 10W -output ved 8Ω med en 13V -forsyning, alt sammen med et markant lavt støjniveau på -90dB.Dette gør det især velegnet til scenarier, hvor lydklarhed er dybt værdsat, såsom i hjemme -lydsystemer og opsætninger af offentlig adresse.

Integrerede funktioner til kontrol og beskyttelse

Det præsenterer funktioner som Shutdown, Mute og Fade, der giver brugerne et fascinerende niveau af kontrol over lydudgangen.Dette forbedrer systemfleksibiliteten og giver mulighed for personlig tilpasning.Derudover bringer beskyttelsesmekanismer mod overstrøm og temperaturbeskyttelse af enhedens levetid og pålidelighed, der ligner den måde, hvorpå avancerede sikkerhedsfunktioner i køretøjer er en følelse af sikkerhed for brugerne.

Støjundertrykkelse og effekteffektivitet

Inkorporering af popstøjundertrykkelse forbedrer dramatisk lytteoplevelsen ved at fjerne pludselige lydafbrydelser.Sammen med sin lave hvilende strømtrækning er enheden udformet for at maksimere energieffektiviteten, hvilket gør den ideel til batteridrevne scenarier, mens den også minimerer miljøfodaftrykket.

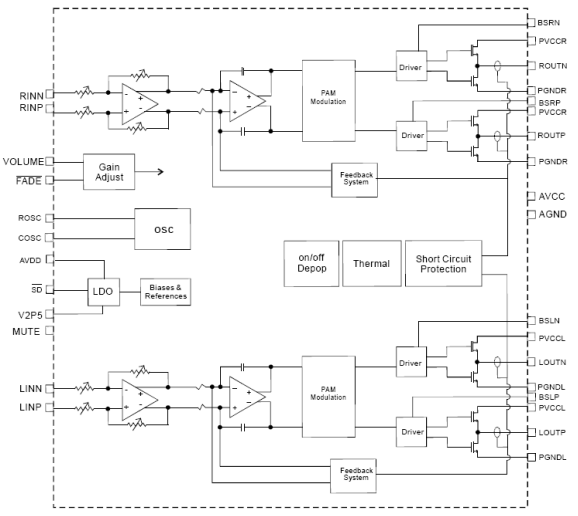

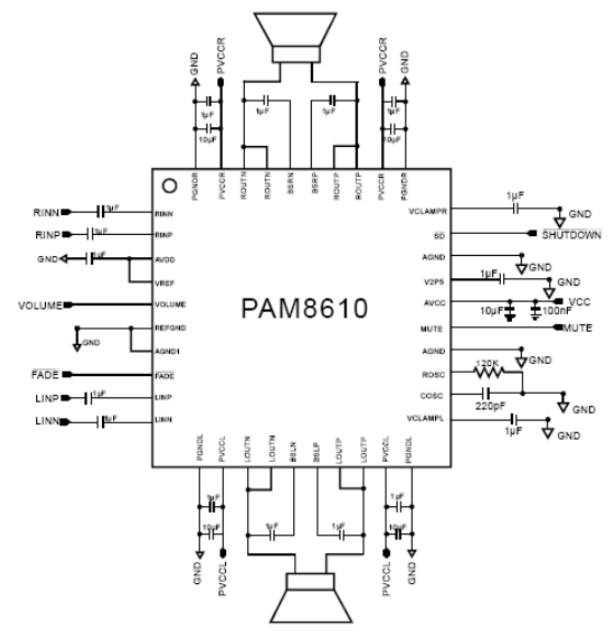

Funktionelt blokdiagram over PAM8610

Specifikationer for PAM8610

Dioder inkorporerede PAM8610TR tekniske specifikationer, attributter, parametre og dele med lignende specifikationer som dioder inkorporeret PAM8610TR.

Type	Parameter
Fabriks ledetid	19 uger	Mount	Overflademontering
Monteringstype	Overflademontering	Pakke / sag	40-WFQFN Exposed Pad
Driftstemperatur	-20 ° C ~ 85 ° C Ta	Emballage	Tape & Reel (TR)
Offentliggjort	2013	JESD-609-kode	E3
PBFree -kode	ja	Delstatus	Aktiv
Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)	ECCN -kode	EAR99
Type	Klasse d	Terminal finish	Matte tin (SN)
HTS -kode	8542.39.00.01	Spænding - Forsyning	7v ~ 15V
Peak Reflow temperatur (CEL)	260	Tid@peak reflow temperatur-max (r)	40
Basisdelenummer	PAM8610	Outputtype	2-kanal (stereo)
Strømforsyningsafvisningsforhold (PSRR)	60dB	Max udgangseffekt	10W
Max Output Power X Channels @ Load	10W x 2 @ 8 Ω	Funktioner	Depop, stum, kortslutning og termisk Beskyttelse, nedlukning, volumenkontrol
Strålingshærdning	Ingen	ROHS -status	Rohs3 -kompatibel

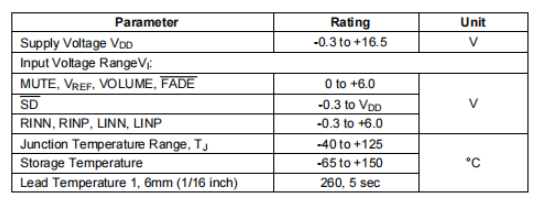

Absolutte maksimale vurderinger af PAM8610

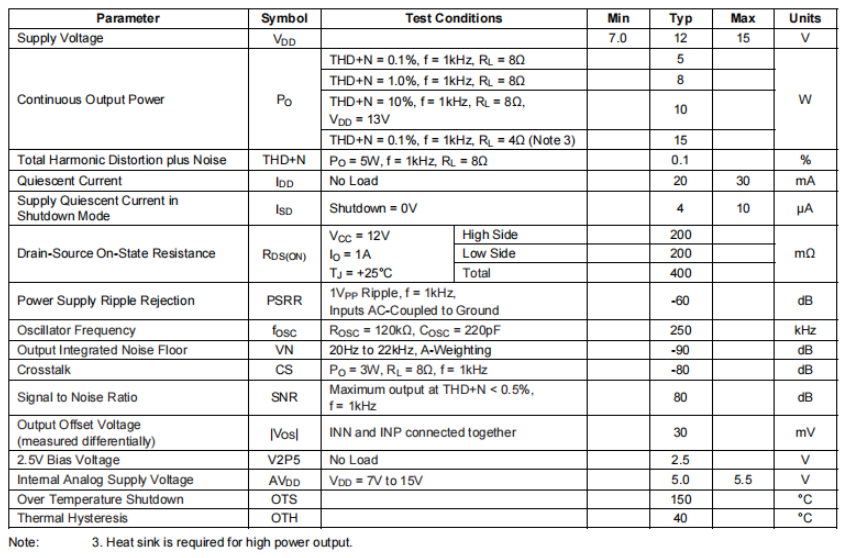

Elektriske egenskaber ved PAM8610

Anvendelser af PAM8610

Alsidige applikationer i moderne teknologi

En række teknologier, der er anerkendt for deres design og effektivitet, er problemfrit vævet til adskillige applikationer, herunder fladskærme, multimediesættersystemer og musikinstrumenter.

I fladpanelskærme fremmer teknologiens kompakte natur oprettelsen af ​​slankere design, hvilket forbedrer æstetisk appel uden at ofre ydeevne.Fjernsyn og skærme, for eksempel, kan prale af bemærkelsesværdige klarhed og levende farver, der omdanner visningsoplevelsen til noget dybt engagerende.Mange seere finder sig mere betaget af disse livlige skærme, fuldt optaget af indholdet.

Forbedring af lydydelse i multimediesystemer

Det geniale design af multimediehøjttalersystemer frembringer overlegen lydkvalitet og energieffektivitet.Deres kompakte, men alligevel kraftfulde teknologi leverer rig, dyb lyd, berigende hjemmeunderholdning.I hjemmeteatre øger en afbalanceret og klar lydbillede glæden af ​​film og musik.Entusiaster opdager ofte nyfundne detaljer i lyd, der tidligere var ubemærket i konventionelle systemer.

Fremme af musikalsk instrumentdesign

Når det kommer til musikinstrumenter, fører innovative designs til forbedret lydkvalitet og spilbarhed.Elektriske guitarer og tastaturer er især avanceret med forbedringer i tonal nøjagtighed og holdbarhed.Musikere bemærker ofte øget pålidelighed og præstationskonsistens, der spiller en central rolle i både studiosessioner og live shows.

Typiske anvendelser af PAM8610

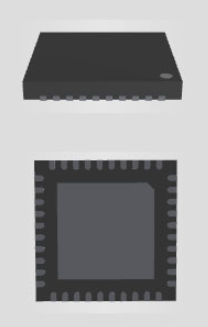

PAM8610 -pakke

Producenter af PAM8610

Diodes Incorporated er en betydelig styrke inden for halvlederområdet, der tilbyder omfattende løsninger, der imødekommer de forskellige behov for markeder som forbrugerelektronik og bilsektoren.Gennem en strategisk synergi af kreativitet og fleksibilitet har de fast positioneret sig selv som ledere på denne konstant skiftende arena.
