En P-kanal MOSFET er som en elektrisk switch, der styrer, hvordan strømmen flyder i et kredsløb.Det tændes, når porten er lavere end kilden og bruges ofte til at tænde eller slukke enheder fra den positive side.Denne artikel vil hjælpe dig med at forstå, hvordan den fungerer, hvilke typer der er, hvor den bruges, og hvordan du tester eller løser den.

Katalog

Oversigt over P-kanal MOSFET

En P-kanal MOSFET er en type transistor, der bruges til at kontrollere strømmen af ​​elektricitet i et kredsløb.Det er en del af MOSFET (metaloxid-halvlederfelt-effekttransistor) familie, som er vidt brugt til at skifte og forstærke elektroniske signaler.Det styrer strømmen af ​​elektricitet.En p-kanal MOSFET tænder (lader strømmen flow), når spændingen ved dens port er lavere end spændingen ved dens kilde.Det slukker (stopper strømmen), når portspændingen er lig med eller højere end kildespændingen.

Hvordan fungerer P-kanal MOSFET?

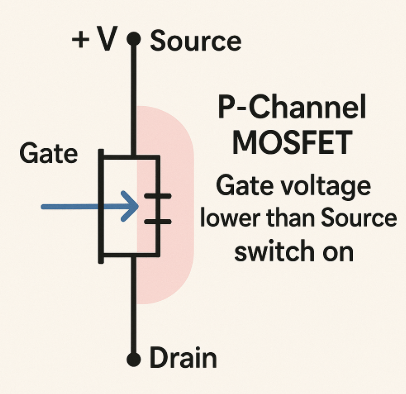

Figur 1: P-kanal MOSFET-arbejdsdiagram

En P-kanal MOSFET er en smart switch, der styrer, hvordan elektricitet flyder i et kredsløb.Det har tre dele: porten, kilden og drænet.Når porten er på samme eller højere spænding end kilden, forbliver kontakten og elektricitet kan ikke passere.Men når portspændingen falder og bliver lavere end kilden (mere negativ), tændes kontakten og elektricitet strømmer fra kilden til drænet.Det er som en dør, der kun åbner, når du forsigtigt trækker den i den rigtige retning.P-kanal MOSFETs bruges ofte til at kontrollere strømmen på oversiden af ​​et kredsløb, som at slå en enhed til eller fra.

Driftstilstande af P-kanals MOSFETS

Forbedringstilstand p-kanal MOSFET

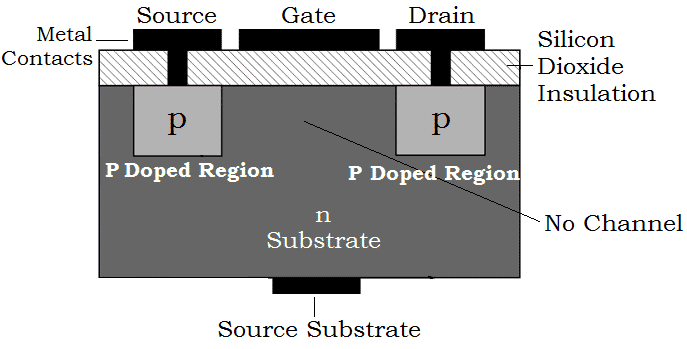

Figur 2: Forbedringstilstand P-kanal MOSFET

Denne type er normalt slukket, når der ikke påføres nogen spænding på porten.Det tændes kun, når portspændingen er mere negativ end kilden.Det bruges ofte til at skifte applikationer, hvor du vil have kredsløbet som standard.

Udtømningstilstand p-kanal MOSFET

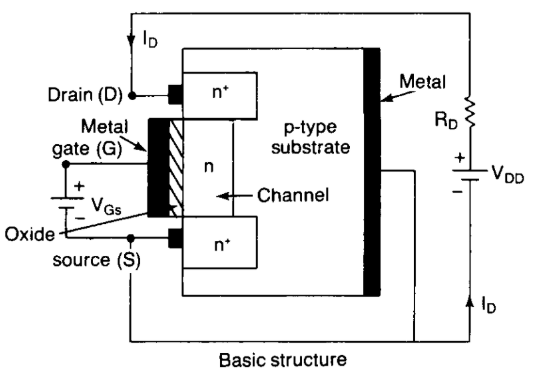

Figur 3: Udtømningstilstand P-kanal MOSFET

Denne type er normalt på selv uden nogen portspænding.For at slukke for den skal du anvende en positiv spænding på porten.Det er nyttigt, når strømmen skal flyde, medmindre du beslutter at stoppe det.

Forskellige typer p-kanaler Mosfet

Overflademontering P-kanal MOSFET

Figur 4: Overflademontering P-kanal MOSFET

Disse er små og kompakte, lavet til overflademontering direkte på PCB.Almindelig i telefoner, bærbare computere og anden pladsbesparende elektronik.

Gennemhul P-kanal Mosfet

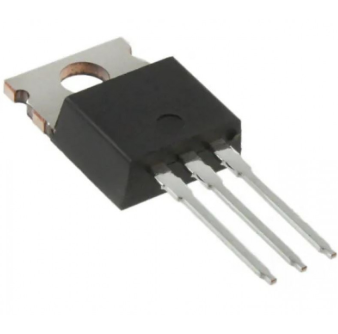

Figur 5: Gennemhullet P-kanal MOSFET

Disse har længere ben og går gennem huller i brættet.De er lettere at håndtere, især i DIY- og prototypeprojekter.

Power P-kanal Mosfet

Figur 6: Power P-kanal MOSFET

Bygget til at styre høje spændinger og strømme.De bruges i motordrivere, strømkonvertere og skifte på høj side til tunge belastninger.

Struktur af p-kanal MOSFET

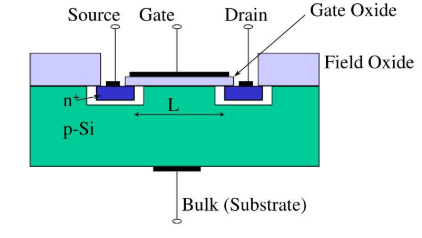

Figur 7: Struktur af P-kanals MOSFET

Dette billede viser, hvordan en P-kanal MOSFET er bygget inde i en chip.Den grønne del i midten kaldes silicium af P-type, det er som basen eller kroppen af ​​kontakten.På begge sider ser du to blå blokke mærket N+, som er kilden og drænet - de hjælper elektriciteten med at flyde ind og ud.

I midten er der et mellemrum mellem kilden og drænet.Dette rum kaldes kanalen, og den kontrolleres af noget, der kaldes porten (den sorte bjælke på toppen).Porten berører ikke silicium direkte, den er adskilt af et supertyndt glaslignende lag kaldet Gateoxid, der fungerer som isolering.

Når du lægger en negativ spænding på porten, gør den en sti for elektriciteten til at strømme fra kilden til drænet.Feltoxidet på siderne hjælper med at holde alt adskilt og organiseret, slags ligesom hegn på hver side.Den nederste del mærket bulk eller underlag er, hvor hele strukturen sidder.

Fordelene ved at bruge p-kanal MOSFET

Enkel skifte på høj side

P-kanal MOSFETs er gode til at skifte den positive side (høj side) af en strømforsyning, hvilket ofte er lettere i visse kredsløbsdesign.

Nemmere gate-drev til høj side kontrol

De tændes, når porten trækkes lavere end kilden, så i mange tilfælde har du ikke brug for ekstra gate -driverkredsløb til skift.

Bedst til lav strøm kontrol

De fungerer godt i lav til mellemstore aktuelle applikationer, såsom at tænde små belastninger eller sensorer.

Supplerer N-kanal-design

Brugt sammen med N-kanal MOSFETS, gør de fulde H-bro-kredsløb til motorisk kontrol og strømafbryder lettere.

Omvendt polaritetsbeskyttelse

P-kanal MOSFETs kan bruges til at beskytte kredsløb mod omvendt spændingsforbindelser, især i batteridrevne enheder.

Lavere EMI i nogle tilfælde

På grund af deres skifteposition (på den høje side) kan de undertiden hjælpe med at reducere elektromagnetisk interferens.

Anvendelser af p-kanal MOSFET

Strømstyring i batterikredsløb

De bruges ofte til at kontrollere effektstrømmen i batteridrevne enheder, som bærbare computere og mobiltelefoner.

Switch på høj side i DC-kredsløb

P-kanal MOSFETs bruges til at skifte den positive side af strømforsyningen i DC-kredsløb, hvilket gør dem ideelle til høj side-kontrol.

Omvendt polaritetsbeskyttelse

De beskytter elektroniske enheder ved at blokere strøm, hvis batteriet eller strømmen er tilsluttet den forkerte måde.

Motorisk kontrol

I H-Bridge Motor Driver Circuits bruges P-kanal MOSFET'er med N-kanals til at kontrollere motorens retning.

LED og lysstrimmel switching

De hjælper med at slå LED'er eller lysstrimler til og fra fra den høje side, især i bil- og belysningssystemer.

Indlæs afbrydelseskontakter

Brugt som afbrydelseskontakter til fuldt ud at afskære belastningen fra strømforsyningen, når systemet er slukket eller i dvaletilstand.

Hvordan tester P-kanal MOSFET?

Du kan kontrollere, om en P-kanal MOSFET arbejder ved hjælp af et digitalt multimeter (DMM).Dette værktøj hjælper med at måle ting som spænding, modstand og diodeadfærd.I denne test bruger vi diodetilstand til at se, hvordan MOSFET reagerer på forskellige forhold.

Figur 8: Digital multimeter

• Trin 1: Indstil dit multimeter

Start med at dreje multimeteret til diodetilstand.Denne tilstand vises normalt med en trekant med en linje ved siden af.Det giver dig mulighed for at kontrollere, om de interne dele af MOSFET fungerer som en diode, hvilket er nyttigt til grundlæggende test.

• Trin 2: Identificer stifterne

Find derefter ud af, hvilken pin der er kilden, porten og drænet.Du kan normalt finde disse oplysninger om komponentens datablad eller ved at søge på delnummeret online.At vide, hvilken pin der er, der er vigtig, så du kan placere dine sonder korrekt.

• Trin 3: Udlad porten

Før testning er det vigtigt at fjerne enhver resterende elektrisk ladning på porten.For at gøre dette skal du røre ved alle tre stifter sammen med et metalobjekt eller bruge din finger (kun hvis det er sikkert at gøre det).Dette nulstiller MOSFET til sin normale tilstand.

• Trin 4: Test kroppens diode

Placer nu den sorte sonde på kildestiften og den røde sonde på drænstiften.Du skal se en læsning mellem 0,4 V og 0,7V - dette betyder, at den interne diode fungerer.Hvis du vender sonderne og displayet viser "OL" (åben loop), er det normalt og bekræfter, at dioden blokerer strømmen i den anden retning.

• Trin 5: Kontroller gate -kontrol

For at teste, om porten styrer strømmen, skal du holde den sorte sonde på kilden og røre ved portstiften med den røde sonde et øjeblik for at anvende spænding.Placer nu den røde sonde tilbage på afløbet og kontroller læsningen.Hvis multimeteret viser "OL", betyder det, at MOSFET har tændt og blokerer nu strømmen som forventet.

Almindelige fiaskoer for P-kanals MOSFET

Opdeling af gateoxid

Dette sker, når porten udsættes for for meget spænding, hvilket skader det tynde isolerende lag (oxid) under porten.Når dette lag går i stykker, kan MOSFET ikke længere kontrollere strømmen korrekt, og det kan forblive permanent på eller slukket.

Overophedning

Hvis MOSFET håndterer mere aktuel eller strøm, end den er vurderet til, kan den blive for varm.Uden ordentlig køleplade eller afkøling skader denne varme interne dele, hvilket fører til fiasko.Tegn på dette inkluderer forbrændte mærker eller revner i huset.

Elektrisk overstress (EOS)

En pludselig stigning i spænding eller strøm, som fra en strømbølge, kan understrege MOSFETs interne komponenter.Dette kan forårsage kortslutninger mellem kilden, drænet eller porten, hvilket får enheden til at stoppe med at fungere.

Avalanche -sammenbrud

Hvis spændingen over MOSFET går ud over sin maksimale grænse, kan den forårsage en lavineffekt inde i halvlederen.Dette ødelægger den interne struktur, og MOSFET kan kortlægge eller blive helt åben.

Gate-source lækage

En lille, men stigende strøm kan begynde at lække mellem porten og kilden over tid.Dette sker normalt på grund af aldring eller mindre skade, og det forhindrer, at MOSFET fuldt ud slukker eller tænder.

Mekanisk skade

Fysisk stress, som at bøje ledningerne for meget eller droppe enheden, kan knække eller bryde MOSFET.Selv små revner kan føre til fiasko under varme eller højspænding.

Konklusion

P-kanal MOSFETs er nyttige til at spare strøm og beskytte kredsløb.De er gode til batterienheder, motorer og lys.Hvis du fremstiller, sælger eller køber elektroniske dele, er det nu et godt tidspunkt at bestille p-kanal MOSFETs i bulk.Kontakt os i dag for at komme i gang.
