Praktiske anvendelser af 2SC2328 Transistor
2024-07-22 5484

I det brede elektronikfelt står transistoren som en grundlæggende teknologi til udvikling og drift af adskillige enheder, der definerer moderne liv.Denne artikel graver sig i detaljerne i 2SC2328 -transistoren - en bredt udnyttet NPN BJT i ​​applikationer, der spænder fra lydforstærkning til signalbehandling i bil- og telekommunikationssystemer - viser yderligere den farlige rolle og adaptive anvendelse af transistorer i nutidig elektronik.

Katalog

Typer af transistorer

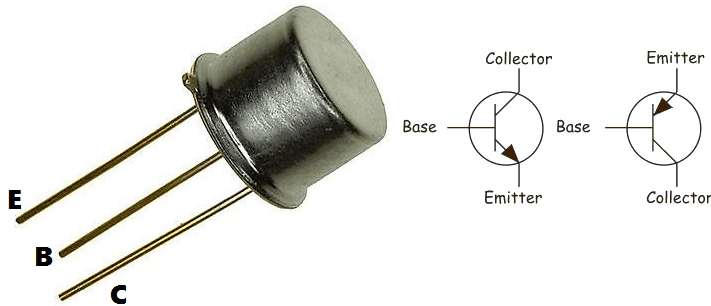

Figur 1: Bipolar Junction Transistor (BJT)

Bipolar Junction Transistor (BJT) - En BJT består af tre lag af halvledermateriale, arrangeret som enten PNP eller NPN.Det forstærker strømmen ved at bruge en lille strøm ved basisterminalen til at kontrollere en større strøm mellem samleren og emitterterminalerne.Dette gør BJTS effektive til skifte- og amplifikationsopgaver.

Figur 2: Felteffekttransistor (FET)

Felteffekttransistor (FET) - En FET styrer ledningsevnen for en kanal i et halvledermateriale ved hjælp af et elektrisk felt.Der er to typer FET'er: Junction FET (JFET): Anvender et omvendt partisk kryds til at regulere strømmen af ​​ladningsbærere gennem kanalen.Metaloxid-halvlederfet (MOSFET): Kontrollerer strømstrømmen ved at påføre spænding på en metalport, der er isoleret fra halvledermaterialet med et tyndt oxidlag.

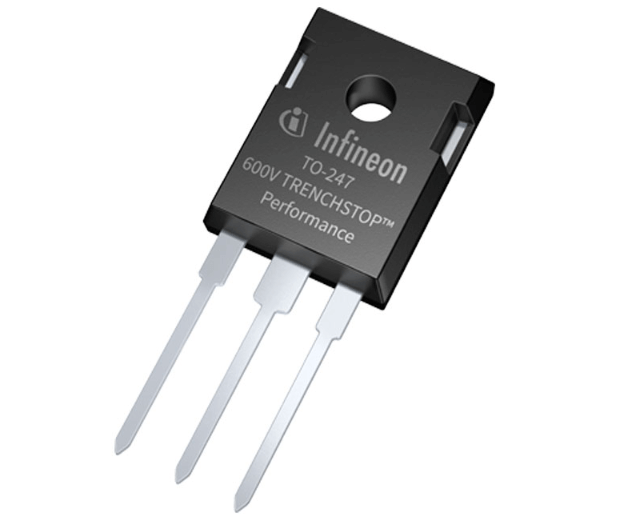

Figur 3: Isoleret gate bipolar transistor (IGBT)

Isoleret gate bipolar transistor (IGBT) - IGBT kombinerer funktioner i både BJT'er og MOSFET'er.Den bruger en isoleret gate til at styre den høje strømbærende region, hvilket giver mulighed for effektiv og hurtig skift ved høje spændinger og strømme.Dette gør IGBTS ideel til applikationer, der kræver høj effekt og hastighed.

Hvad er en 2SC2328 -transistor?

2SC2328 er en NPN Bipolar Junction Transistor (BJT), der ofte bruges i lydfrekvensforstærkere og skiftkredsløb.Dens evne til at håndtere moderate niveauer af spænding og strøm gør det velegnet til forskellige applikationer med lav til mellemstoreffekt.

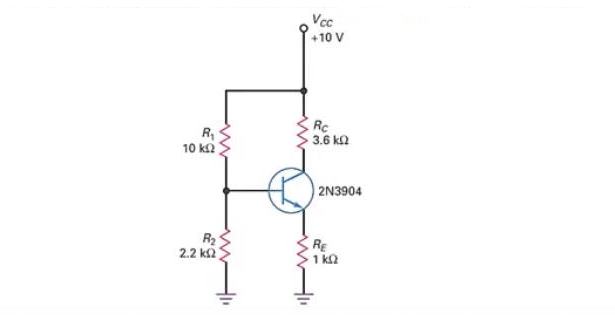

Collector-Emitter-spænding (VCEO): Dette er den maksimale spænding, der kan påføres sikkert på tværs af samleremitterkrydset, når basisemitterkrydset er åbent.

Figur 4: Collector-Emitter-spænding (VCEO)

Collector Current (IC): Dette er den maksimale strøm, som samleren kan håndtere.

Figur 5: Collector Current (IC)

Power Disipation (PC): Dette indikerer den maksimale effekt, som transistoren kan sprede sig uden at overskride dens operationelle temperaturgrænse.

Gain Båndbreddeprodukt (FT): Dette måler den hyppighed, hvorpå transistorens gevinst falder til enhed.

En NPN -transistor bruger både elektroner og huller som ladningsbærere.Det består af et lag af P-type halvleder (basen) mellem to lag af N-type halvleder (samleren og emitteren).

Når der påføres en positiv spænding på basen i forhold til emitteren, strømmer elektroner fra emitteren til samleren, som er forbundet til en højere positiv spænding.Denne opsætning giver en større strøm mulighed for at strømme gennem samleren end basen takket være transistorens evne til at forstærke strømmen.

NPN -transistoren fungerer effektivt med elektroner som de primære bærere, der bevæger sig fra emitteren til samleren.Dette design gør NPN -transistorer, der er vidt brugt i elektroniske kredsløb, fordi elektroner bevæger sig hurtigere end huller, hvilket muliggør hurtigere drift og bedre ydeevne i forskellige elektroniske anvendelser.

2SC2328 Transistor -applikationer

2SC2328-transistoren finder stor brug i forbrugerelektronik, såsom lydenheder, der bruges i lydfrekvensforstærkere, som førforstærkerens stadier af lydsystemer med høj trussel og tv-videoprocedningskredsløb for at amplificere signaler.I bilindustrien anvendes den i elektroniske kontrolenheder (ECU'er) til at forstærke sensorsignaler og lydforstærkere i bilen for at øge lydsignalstyrken, før den når højttalerne.I telekommunikation forstærker det svage signaler modtaget af antenner.I industriel og kraftelektronik bruges 2SC2328 i motorstyringskredsløb til at justere motorhastigheder og skifte regulatorer til effektiv strømstyring og distribution.I medicinsk udstyr er det fokal i diagnostiske instrumenter såsom EKG -maskiner, hvor opretholdelse af signalintegritet er påkrævet.Ved computer og netværk bruges 2SC2328 i strømforsyningsenhederne på computere og netværksudstyr til at regulere spænding og strøm.

Tekniske specifikationer på 2SC2328 Transistor

	Specifikation	Beskrivelse
Type	Npn	Type af transistor
Collector-Emitter Spænding (VCEO)	Rundt om 120V	Maksimum Spænding mellem samler og emitter med basen åben
Samler Nuværende (IC)	Maksimum omkring 50 mA	Maksimum Nuværende der kan flyde gennem samleren
Emitter-base Spænding (vebo)	Maksimum omkring 5v	Maksimum Spænding mellem emitter og base
Samler Dissipation (PC)	Rundt om 0,4 w	Maksimum Strømafledning af samleren
DC Aktuel gevinst (HFE)	Varierer, Ofte 100-320	Det Få faktor for DC
Overgang Frekvens (ft)	Over 100 MHz	Det frekvens, hvor gevinsten falder til 1

Hvorfor vælge 2SC2328 -transistoren？

2SC2328 er designet til hurtig signalskift, hvilket gør det ideelt til kredsløb, der kræver hurtige overgange, såsom digital computing og pulskredsløb.Denne transistor kan håndtere relativt høje spændinger, hvilket gør den velegnet til spændingsforstærkningsopgaver i lydforstærkere og signalbehandlingsudstyr.Med en anstændig strømgevinst (beta-værdi) forstærker 2SC2328 effektivt svage signaler, hvilket er påkrævet til applikationer som lydforforstærker og radioverskridende.Som en generel transistor kan den bruges i forskellige elektroniske kredsløb, fra enkle DIY-projekter til komplekse industrielle anvendelser.Dens lave mætningspænding reducerer strømtab, når transistoren er i "on" -tilstanden, hvilket øger effektiviteten i skift af applikationer.Fås i en lille pakke, 2SC2328 er velegnet til kompakte elektroniske enheder og rumbegrænsede applikationer.Kendt for sin pålidelighed og holdbarhed sikrer 2SC2328 levetiden og ydelsen af ​​elektroniske enheder.

Alternativer til 2SC2328 -transistoren

2N3904 - 2N3904 er en generel NPN-transistor, der håndterer lidt lavere spændinger og strømme end 2SC2328.Det er populært på grund af dets tilgængelighed og lave omkostninger, hvilket gør det velegnet til forskellige applikationer.

BC547 - BC547 er en anden NPN -transistor, der håndterer lignende spændinger, men lidt lavere strømme sammenlignet med 2SC2328.Det bruges ofte til lille signalforstærkning og skifteopgaver.

2N2222 - Denne transistor har lignende spændingsvurderinger til 2SC2328, men kan håndtere højere strømme og strømafledning.Dette gør det velegnet til mere krævende applikationer.

BC337 - BC337 er sammenlignelig med 2SC2328 med hensyn til spænding og aktuelle ratings og kan tjene som en direkte udskiftning i de fleste kredsløb.Det er vidt brugt til generel forstærkning og skift.

SS9014 -SS9014 er en generel NPN-transistor med lignende egenskaber som 2SC2328, hvilket gør den velegnet til applikationer med lav effekt.

Sikker og effektiv brug af 2SC2328 -transistor

For det første henvises altid til databladet for den maksimale vurdering af spænding, strøm og strøm.Overskridelse af disse ratings kan skade transistoren og potentielt forårsage kredsløbssvigt.

For det andet skal du sikre dig acceptabel kølelegeme til transistoren.Overophedning kan reducere sin levetid eller forårsage øjeblikkelig fiasko.Brug termisk forbindelse om nødvendigt for at forbedre varmeoverførslen til kølepladen.

Derefter hjælper korrekt forspænding med at opnå ideel ydeevne og forhindrer termiske løbende forhold.Indstil basisemitter- og basisopsamlerspændingerne i henhold til specifikationerne.

Placer også modstande i kredsløbet for at begrænse basestrømmen.Dette beskytter transistoren mod overdreven strøm, hvilket kan forårsage skade.

Derefter skal du sikre dig, at transistoren er monteret sikkert.Løse forbindelser kan føre til ustabil drift eller fysisk stresskade.

Hvis transistorens sag er internt forbundet til eventuelle ledninger, skal du sikre dig, at den er korrekt isoleret fra kølepladen eller enhver ledende overflade for at forhindre kortslutninger.

Det er bemærkelsesværdigt, der bruger komplementære komponenter af høj kvalitet for at undgå problemer fra komponentfejl, såsom lækkende kondensatorer eller drivmodstande.

Endelig skal du regelmæssigt inspicere transistoren og dens omgivende komponenter for tegn på stress, overophedning eller aldring.Udskift komponenter efter behov for at opretholde kredsløbsintegritet og ydeevne.

Konklusion

Transistorer, demonstreret ved den detaljerede analyse af 2SC2328-modellen, er vigtige inden for moderne elektronik og digital beregning, der arrangerer strømmen af ​​magt og data, der driver dagens teknologidrevne verden.Den tekniske efterforskning afslører, hvordan transistorer gennem deres evne til at forstærke og skifte, bliver intakte til alt fra grundlæggende forbrugerelektronik til industrielle systemer.Artiklen losser ikke kun den operationelle kerne og forskellige typer transistorer, men illustrerer også deres praktiske implementeringer på tværs af forskellige sektorer, hvilket understreger deres alsidighed og robusthed.Når vi overvejer fremtiden for transistorteknologi, vil de igangværende fremskridt og tilpasninger utvivlsomt fortsætte med at forme og omdefinere det elektroniske landskab.

Ofte stillede spørgsmål [FAQ]

1. Hvordan bestemmer du, om en transistor er NPN eller PNP?

For at bestemme, om en transistor er NPN eller PNP, skal du bruge et multimetersæt til diodetesttilstand.Placer den røde sonde på midterstiften (base) og den sorte sonde på en af ​​de ydre stifter (emitter eller opsamler).For en NPN -transistor viser multimeteret en aflæsning (normalt 0,6 til 0,7 V), når den røde sonde er på basen, og den sorte sonde er på emitteren.Omvendte sondeforbindelser skal ikke vise nogen læsning.For en PNP -transistor vender betingelserne ingen læsning med det røde på basen og sort på emitteren, men en læsning, når den blev vendt.

2. Hvordan ved man, hvilken transistor der skal bruges?

Når du vælger en transistor, skal du overveje de aktuelle og spændingskrav i dit kredsløb samt skiftehastighed, strømafledning og fysisk størrelse.Start med at kontrollere den maksimale strøm og spænding, som transistoren skal håndtere.Sørg for, at transistorens maksimale vurderinger overstiger disse værdier.Hvis der kræves højhastighedskontakt, skal du kigge efter transistorer med høj frekvens og lav kapacitet.

3. Kan jeg bruge en NPN i stedet for en PNP -transistor?

Du kan bruge en NPN i stedet for en PNP -transistor, men dette kræver kredsløbsmodifikationer.NPN- og PNP -transistorer fungerer med forskellige forspændinger;En NPN-transistor kræver en positiv basisemitterspænding, hvorimod en PNP har brug for en negativ basisemitter-spænding.Du skal justere kredsløbet, især retningen for strømstrøm og forspændingsspændinger, for at imødekomme disse forskelle.

4. Hvordan tester eller bestemmer du en god transistor?

For at teste en transistor skal du bruge et multimeter i diodetesttilstand og teste hvert kryds (base-emitter og basisopsamler) separat.For en funktionel NPN kan du forvente et fremadspændingsfald (ca. 0,6 V), når den positive bly er på basen og det negative på emitteren eller samleren.Omvendte forbindelser bør ikke give læsning.PNP -aflæsninger vil være det modsatte.

5. Hvordan identificerer du en åben, kortsluttet og lækage -transistor?

Ingen kontinuitet i et eller flere forbindelser, når de testes med et multimeter;

Viser kontinuitet eller meget lav modstandsaflæsninger mellem to stifter (base, samler, emitter) i begge retninger;

Viser nogle uventede, normalt små, spændings- eller modstandsaflæsninger i den omvendte partiske tilstand af ethvert kryds, hvilket indikerer, at den ikke fuldstændigt blokerer for strømmen, som den skal.
