Optiske sensortyper, arbejdsdrift, applikationsvejledning
2025-08-18 16986

Optiske sensorer er nyttige til at detektere og måle lys til en lang række applikationer.Denne guide undersøger deres arbejdsprincipper, almindelige typer, målingsmetoder og lyskilder såsom LED'er og lasere.Du lærer også om nøglefunktioner, fordele og ulemper og praktiske tip til valg af den rigtige sensor med et eksempelkredsløb for at illustrere faktisk brug.

Katalog

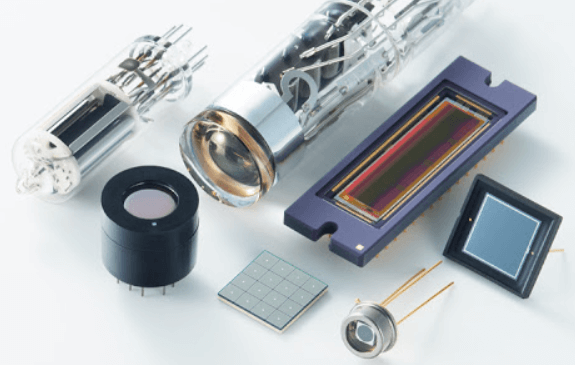

Figur 1. Optiske sensorer

Hvad er optisk sensor?

En optisk sensor er en enhed, der registrerer lys og omdanner den til et elektrisk signal til måling eller behandling.Det fungerer ved at udsende lys fra en kilde, såsom en LED eller laser, og analysere, hvordan det interagerer med et mål - uanset om det reflekteres, absorberes, transmitteres eller spredes.En fotodetektor, som en fotodiode eller fototransistor, fanger disse V ariat -ioner og konverterer dem til signaler, der kan analyseres.

Ved at detektere ændringer i lysintensitet, bølgelængde, fase eller polarisering kan optiske sensorer bestemme et måls afstand, position eller andre egenskaber.Afhængig af applikationen kan de bruge forskellige konfigurationer, såsom gennemstråle eller reflekterende opsætninger, til at opnå nøjagtig, kontaktløs detektion og overvågning.

Optisk sensorkredsløbsdiagram

Kredsløbet nedenfor er et eksempel på en optisk sensor påført i en røgalarm.Den bruger TCST2103 transmissiv optisk sensor og en LM393 -komparator til at detektere røg og udløse en alarm.

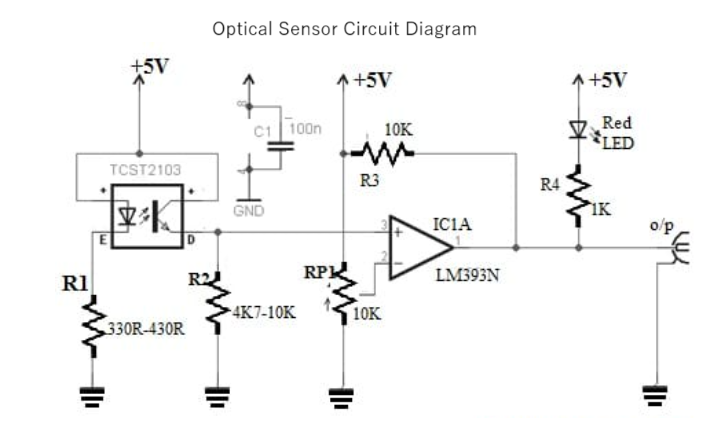

Figur 2. kredsløbsdiagram over optisk sensor

TCST2103 indeholder en infrarød LED og en fototransistor placeret ansigt til ansigt.I ren luft når IR -strålen fototransistoren og producerer en stabil spænding.Når røg kommer ind, blokerer eller spreder partiklerne strålen, hvilket reducerer fototransistorudgangen.LM393 sammenligner dette signal med en referencespænding, der er indstillet af en trimpot.Hvis signalet falder under tærsklen, tændes komparatoren på output, belysning af den røde LED og aktiverer alarmen.

Nøglekomponenter kontrollerer strøm, stabiliserer signaler og sikrer pålidelig detektion: R1-begrænser strøm til IR-LED, R2 indstiller fototransistorbelastningen, R3 fungerer som en pull-up-modstand for komparatorudgangen, og R4-grænser LED-strøm.En 100 NF -kondensator filtrerer støj, mens trimpoten justerer følsomheden for det ønskede røgdetektionsniveau.

Ved normal drift forbliver IR -strålen uafbrudt og holder alarmen væk.Når røg afbryder strålen, udløser komparatoren øjeblikkeligt og aktiverer LED -indikatoren og den eksterne alarm.

Typer af optiske sensorer

Optiske sensorer kan grupperes i kategorier baseret på deres driftsprincip og anvendelse.

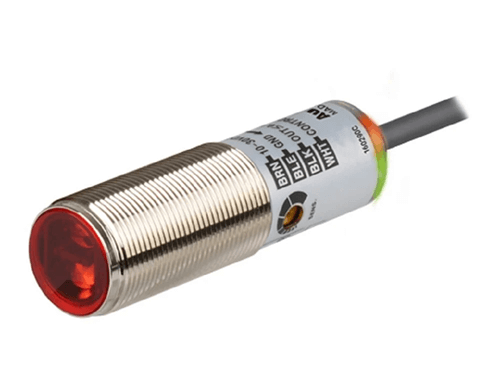

Figur 3. Fotoelektriske sensorer

Fotoelektriske sensorer

Fotoelektriske sensorer registrerer ændringer i lysintensitet og inkluderer tre hovedkonfigurationer:

• Gennemstrålesensorer: Emitter og modtager er placeret overfor hinanden.Et objekt detekteres, når det afbryder lysstrålen.Dette design tilbyder det længste sensingsområde og høj immunitet mod miljømæssig interferens.

• Retroreflektive sensorer: Emitter og modtager deler de samme boliger med en reflektor modsat.Et objekt detekteres, når det blokerer for den reflekterede bjælke.Let at installere, men kan kræve filtre til skinnende eller reflekterende mål.

• Diffuse reflekterende sensorer: Emitter og modtager er i de samme boliger og opdager lys, der springer direkte fra målet.Hurtig at installere, velegnet til korte til mellemstore intervaller, men ydeevne afhænger af målets farve og tekstur.

Specialiserede optiske sensorer

Disse sensorer er designet til specifikke formål eller miljøer.

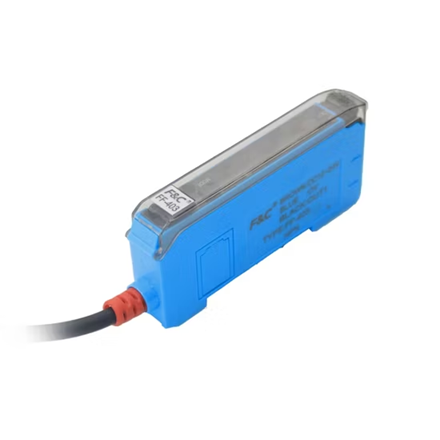

Figur 4. Fiberoptiske sensorer

• Fiberoptiske sensorer: Brug fleksible fibre til at transmittere og modtage lys, hvilket muliggør detektion i stramme, varme eller hårde miljøer.Følelsestipet kan placeres eksternt fra elektronikken.

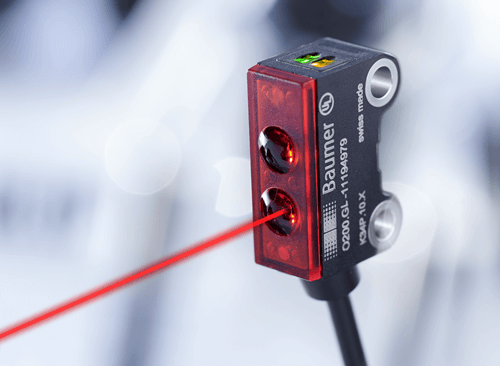

Figur 5. Lasersensorer

• Lasersensorer: Brug en fokuseret laserstråle til detektion af høj præcision og afstand.Ideel til applikationer, der kræver præcisationsnøjagtighed, såsom positionsverifikation, kantdetektion og kvalitetsinspektion.

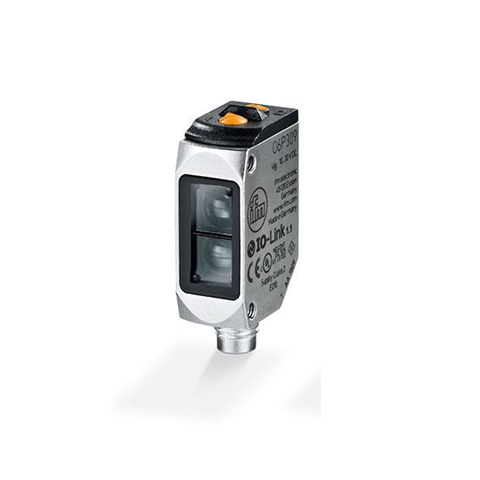

Figur 6. Optiske sensorer i nærheden

• Nærhed optiske sensorer: Detekterer objekter i nærheden ved at måle reflekteret eller afbrudt lys.Almindelig inden for robotik, automatisering og mobile enheder til hurtig, kontaktløs detektion.

• Optiske kodere: Brug en mønstret skive med en lyskilde og sensor til at måle rotation, position, hastighed eller retning.Meget brugt i CNC -maskiner, robotik og industrielle drev til bevægelseskontrol.

Optiske sensorer Afstandsmålingsmetoder

De to vigtigste optiske sensorer afstandsmålingsmetoder er gennem bjælke og reflekterende, med reflekterende sensorer yderligere opdelt i fire almindelige typer.

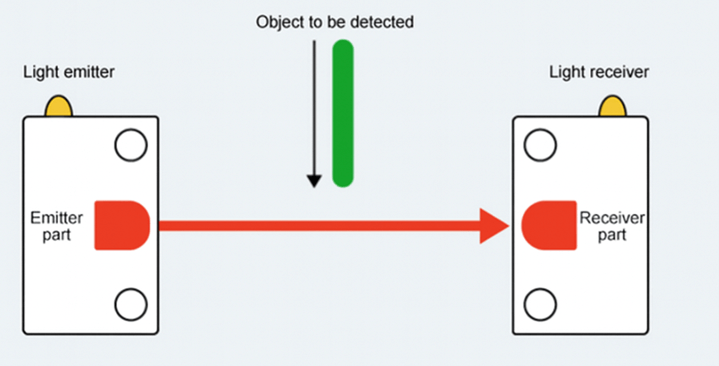

Figur 7. Gennemstrålemetode

Gennemstråletype

I et gennemstråle-system står emitteren og modtageren over for hinanden.Et objekt detekteres, når det afbryder lysstrålen mellem dem.Denne metode tilbyder høj præcision, lang detektion spænder fra et par centimeter til flere meter og pålidelige ydelse, selv med gennemsigtige materialer.Det kræver præcis justering og fungerer langs en lige linje.

Denne metode anvendes ofte til at detektere produkter på samlebånd, sikre elevatordørssikkerhed og aktivere automatiske døre.

Reflekterende type

Reflekterende optiske sensorer har både emitteren og modtageren på samme side.De registrerer objekter ved at analysere lys reflekteret fra målet eller en reflektor.Installation er lettere, da kun den ene side kræver montering.Afhængigt af designet kan de give kort- til langtrækkende detektion med varierende tolerance over for overfladeegenskaber.

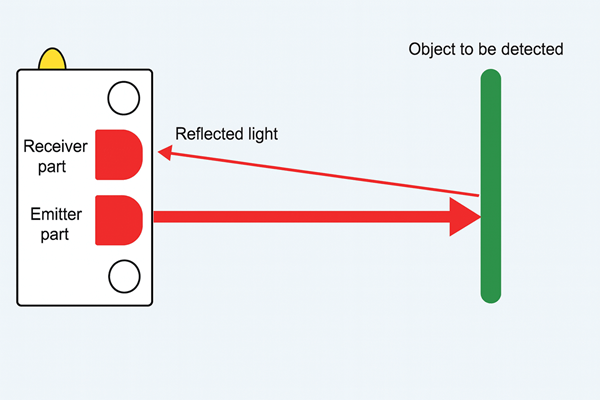

Figur 8. Diffus-reflekterende metode

a) Diffus-reflekterende

Denne metode registrerer lys reflekteret direkte fra målets overflade.Det er kompakt, let at installere og kompatibelt med mange former og materialer.Detektionsområdet er kort, og ydeevnen kan variere med målets farve eller tekstur.

Denne metode bruges ofte til at identificere dele på produktionslinjer, detektere produkter på emballagelinjer og udføre enkle positioneringsopgaver.

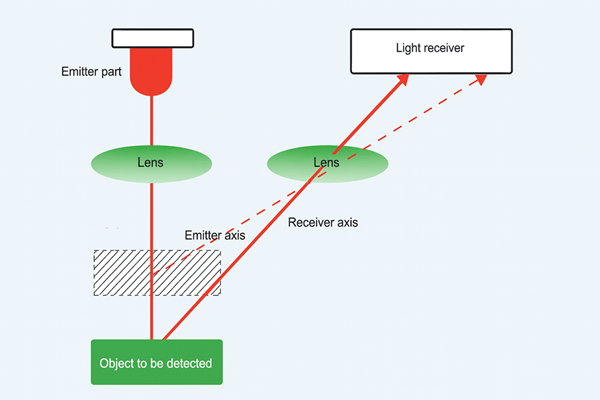

Figur 9. Metode til afstand

b) Afstandsindstilling (triangulering)

Disse sensorer bruger triangulering til at beregne den nøjagtige afstand til et mål.Emitteren sender lys i en fast vinkel, og modtageren måler, hvor reflektionen lander for at beregne afstand nøjagtigt.Denne metode er stabil mod V ariat -ioner i farve eller form inden for det indstillede interval.

Det bruges typisk til præcisionspositionering, afstandsbegrænset tilstedeværelsesdetektion og kvalitetskontrolmålinger.

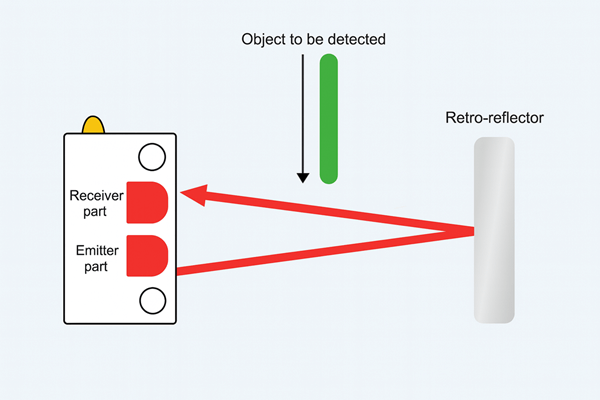

Figur 10. Retro-reflekterende metode

c) Retro-reflekterende

En reflektor placeres overfor sensoren.Sensoren registrerer et objekt, når det blokerer for det reflekterede lys.Denne metode understøtter lange detektionsområder og stabil ydeevne for små eller fjerne objekter.Der er behov for omhu for at undgå interferens fra skinnende overflader, der efterligner reflektoren.

Denne type er velegnet til stor maskinerpositionering, palle- eller fragtsporing og detektion af jernbaneovergang.

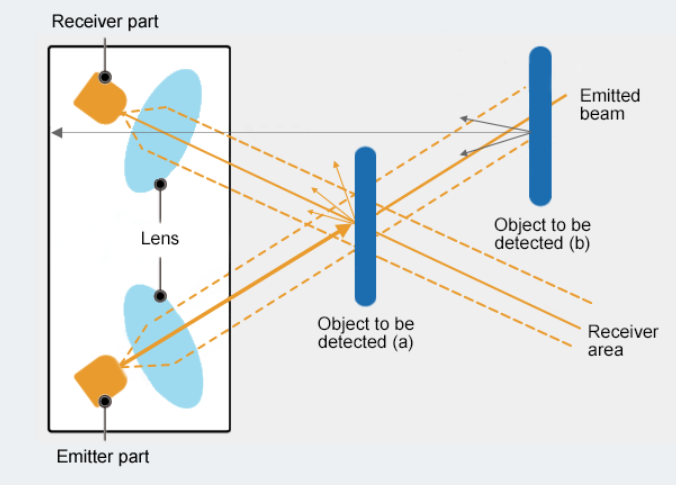

Figur 11. Metode med begrænset reflekterende metode

d) begrænset reflekterende

Emittere og modtagere er vinklede, så deres optiske akser krydser hinanden på et specifikt punkt.Kun refleksioner fra denne smalle zone udløser detektion, hvilket reducerer interferens fra baggrundsobjekter.Denne tilgang bruges ofte til at detektere genstande på transportbånd, udføre selektiv objektdetektion i rodede miljøer og undertrykke baggrundsinterferens.

Valg af den rigtige metode

Metoden gennemstråle fungerer bedst til langvarig, højpræcisionsdetektion, inklusive gennemsigtige genstande.Den diffus-reflekterende metode er mere velegnet til opgaver med kort rækkevidde, der kræver nem installation.Metoden med afstandsindstilling er ideel til præcis måling inden for et defineret interval.Den retro-reflekterende metode er effektiv til detektion af lang afstand, når en reflektor kan installeres.Den begrænsede reflekterende metode er perfekt til baggrundsundertrykkelse i komplekse miljøer.

Forskellige lyskilder til optiske sensorer

Mens tidlige undersøgelser var afhængige af sollys og flammer, kræver moderne applikationer lys, der er monokromatisk, kompakt og langvarig.To af de mest anvendte indstillinger er LED'er og lasere.

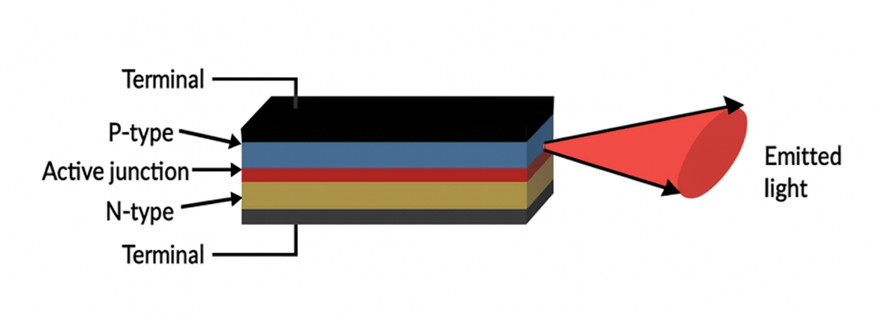

Figur 12. LED (lysemitterende diode)

LED (lysemitterende diode)

En LED genererer lys, når elektroner og huller rekombineres ved krydset mellem N-type og P-type halvledere.Anvendelse af en fremadrettet spænding ophidser ladningsbærerne og frigiver energi som fotoner.Denne emission kan forekomme spontant eller udløses af indgående fotoner, hvilket gør det let at parre LED -lys med optiske enheder.LED'er er effektive, langvarige og tilgængelige i forskellige bølgelængder, hvilket gør dem velegnet til mange sensing-applikationer.

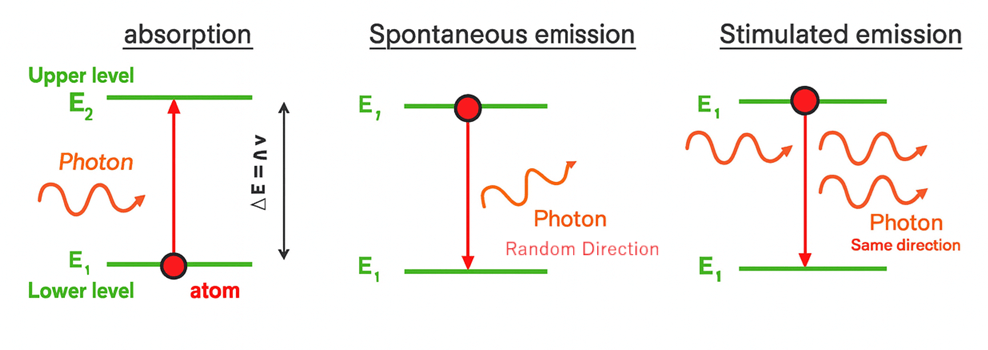

Figur 13. Laser (let forstærkning ved stimuleret emission af stråling)

Laser

En laser producerer lys, når et forstærkemedium, såsom en dopet krystal, glas eller gas, absorberer energi fra en elektrisk strøm eller en anden kilde.Elektroner flytter til højere energiniveau og udsender fotoner, når de vender tilbage til lavere niveauer.Gennem stimuleret emission og et optisk hulrum stemmer disse fotoner i bølgelængde og fase, hvilket skaber en meget fokuseret, monokromatisk bjælke.Denne sammenhæng muliggør præcise målinger, langdistanceoverførsel og nøjagtig målretning.Se figur 13.

LED'er er ideelle til omkostningseffektive, alsidige sensing med moderat præcisionskrav.Lasere foretrækkes, når applikationer kræver høj intensitet, smal spektral output og enestående nøjagtighed.Valg af den rigtige kilde afhænger af sensorens rækkevidde, opløsning og integrationsbehov.

Optiske sensorer Funktioner og egenskaber

• Ikke -kontaktmåling - detekterer uden berøring, forebyggelse af slid og skade;Ideel til delikate eller hygiejniske applikationer.

• Hurtig respons-reagerer i mikrosekunder til højhastighedsproduktion, robotik og realtidskontrol.

• bredt detektionsområde - dækker korte til lange afstande;Linser eller spejle forbedrer rækkevidde eller præcision.

• Alsidig detektion - Identificerer farve, gennemsigtighed, reflektivitet, form og læser stregkoder eller QR -koder.

• Miljøfølsomhed - påvirket af lys, støv og vibrationer;afbødes ved korrekt montering og filtrering.

• Bølgelængdefleksibilitet - Bruger synlige, infrarøde eller ultraviolet lys til specifikke applikationer.

• Smart tilslutning - tilbyder diagnostik, undervisningsfunktioner og digital kommunikation til systemintegration.

Optiske sensorer fordele og ulemper

Optisk Sensorer fordele	Optisk Sensorer ulemper
Aktiverer måling af ikke-kontakt, Reduktion af slid og undgå skade på genstande	Følsom over for miljømæssig forhold som støv, snavs, tåge eller Omgivende lysinterferens
Giver høj nøjagtighed og opløsning For præcis detektion og måling	Begrænset rækkevidde sammenlignet med nogle andre sensortyper, afhængigt af design og anvendelse
Tilbyder hurtig responstid, fremstilling Det er velegnet til højhastighedsapplikationer	Højere omkostninger For avancerede modeller sammenlignet med grundlæggende sensorteknologier
Velegnet til delikat eller bevægelse genstande og i hygiejne-kritiske miljøer	Kræver omhyggelig justering og Installation til nøjagtig ydelse
Kan arbejde med en bred vifte af Materialer og overflader	Nogle typer kæmper måske med Reflekterende eller gennemsigtige overflader
Lav vedligeholdelse Da der ikke er nogen fysisk kontakt	Strømforbrug kan være højere i kontinuerlig højhastighedsfølelse

Optiske sensorer applikationer

• Industriel automatisering: I fremstillingslinjer registrerer optiske sensorer produktpositioner og tæller genstande for at sikre præcis processtyring.

• Medicinsk udstyr: Enheder som pulsoximetre bruger optiske sensorer til at måle blod iltniveauer uden invasive procedurer.

• Sikkerhedssystemer: Optiske sensorer udløser alarmer eller registrerer aktivitet ved at detektere bevægelse eller lette ændringer i overvågede områder.

• Robotik: Robotter er afhængige af optiske sensorer til navigation, forhindringsdetektion og justering i automatiserede opgaver.

• Forbrugerelektronik: Smartphones integrerer optiske sensorer til funktioner som ansigtsgenkendelse, justering af lysstyrke og gestuskontrol.

• Miljøovervågning: Optiske sensorer måler parametre såsom lysintensitet eller vandklarhed for videnskabelige og vejrundersøgelser.

• Bilsikkerhed: I køretøjer hjælper optiske sensorer med afvisning af bane, parkeringshjælp og kollisionsforebyggelsessystemer.

• Telekommunikation: Fiberoptiske kommunikationssystemer afhænger af optiske sensorer for at konvertere lyssignaler til elektriske data.

Sammenligning mellem optiske sensorer vs. ultralydssensorer

Funktion	Optisk Sensorer	Ultralyd Sensorer
Detektionsprincip	Brug lys (synlig, infrarød eller laser) At registrere genstande ved refleksion, afbrydelse eller spredning.	Brug højfrekvente lydbølger til Mål afstand eller registrer objekter baseret på ekko -tid.
Bedst til	Detektion af høj præcision, farve anerkendelse og hurtig respons i klare miljøer.	Afstandsmåling i støvet, mørk eller tåge forhold, hvor lyssensorer kan mislykkes.
Rækkevidde	Kort til mellemlang rækkevidde (et par cm til flere meter) afhængigt af lyskilde og type.	Medium til lang rækkevidde (op til flere meter), men opløsningen falder med afstand.
Nøjagtighed	Meget høj, i stand til at registrere små genstande og fine detaljer.	Godt til større genstande;mindre effektiv For meget små eller tynde mål.
Miljøfølsomhed	Påvirket af støv, røg, tåge, omgivende lys og gennemsigtige genstande.	Upåvirket af belysning;præstation kan Slip i stærk vind, temperaturskift eller bløde materialer.
Responstid	Ekstremt hurtig (mikrosekunder til millisekunder).	Langsommere (millisekunder) på grund af lydbølge rejsetid.
Koste	Bred rækkevidde;Avancerede lasertyper kan være dyr.	Generelt overkommelig;Omkostninger varierer med rækkevidde og præcisionsbehov.
Fælles applikationer	Industriel automatisering, robotik, kvalitet inspektion, medicinsk udstyr.	Tankniveau måling, køretøjsparkering Sensorer, robotik, flydende detektion.

Konklusion

Optiske sensorer gør lys til nyttige data.Det bedste valg afhænger af, hvad du har brug for at opdage, hvor langt det er, og forholdene omkring det.Balancefunktioner, fordele og ulemper med dine applikationsbehov.Kontroller lyskilden, responstiden, og hvordan sensoren opretter forbindelse til dit system.Test under reelle forhold, når du kan.Med disse enkle trin kan du vælge en optisk sensor, der er pålidelig, nøjagtig og let at integrere.
