NJM4560 Dual Op-Amp: Designfunktioner, specifikationer og forskellige applikationer
2024-11-19 2866

NJM4560 dobbelt operationelforstærker IC fremkommer som en bemærkelsesværdig komponent inden for elektronikområdet.Med en ekspansiv opgørelse, der spænder over halvledere, kondensatorer, modstande og forskellige integrerede kredsløb, kan fagfolk udforske denne komponents rigelige potentiale.Denne ressourcetilgængelighed giver ingeniører og udviklere mulighed for at udforme elektroniske systemer markeret med alsidighed og effektivitet, hvilket resonerer med de brede og dynamiske behov i teknologiske anvendelser.NJM4560's alsidighed og effektivitet tjener som grundfjeld til elektronisk design, hvilket fremmer innovative løsninger, der er skræddersyet til unikke tekniske udfordringer.Derudover bidrager dens udbredte tilgængelighed til omkostningseffektiv og rettidig projektudførelse.Som et resultat er det blevet et foretrukket valg blandt brancheksperter, der viser den indflydelsesrige rolle som operationelle forstærkere i at skubbe teknologi fremad.

Katalog

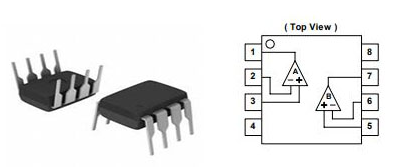

NJM4560 pinout

NJM4560 CAD -model

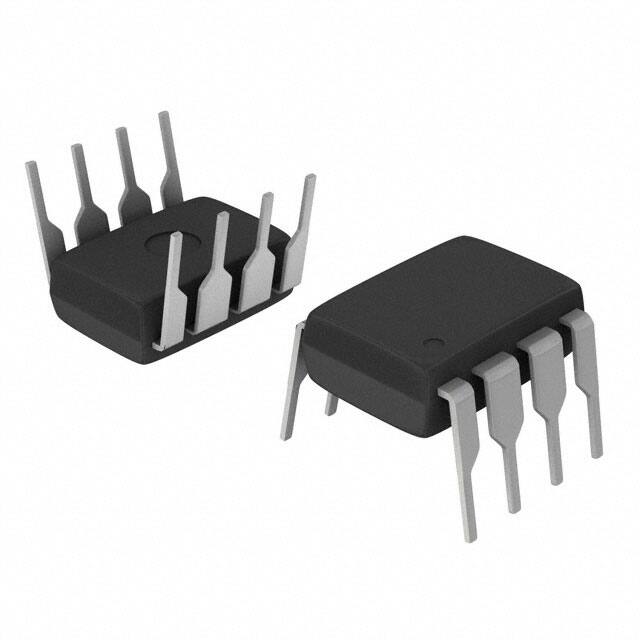

NJM4560 Oversigt

De NJM4560 Operationel forstærker skiller sig ud i applikationer, der kræver både høj gevinst og omfattende båndbredde.Levering af op til 20V peak-to-peak output til 400Ω belastninger viser det en bemærkelsesværdig fremgang, der er muliggjort af sit sofistikerede design over sin forgænger, NJM4558.Dets ydeevne gør det især passende til aktive filtre, telekommunikationssystemer og præcisionsinstrumentering, hvor dens kapaciteter kan udnyttes fuldt ud.

Inkorporering af NJM4560 i kompakte elektroniske opsætninger giver mulighed for en overflademonteringsmikropakke, der optimerer pladsbrug på trods af størrelsesbegrænsninger.Dette design afspejler industriens bevægelse mod nedbrydning uden at gå på kompromis med kvaliteten.Fra lydudstyr med høj tro til kommunikationsgadgets viser den lille formfaktor for NJM4560 meget fordelagtigt.Personlig erfaring fremhæver, at bevarelse af signalklarhed i indsnævrede design kræver strategisk layout og jordforbindelse for at afbøde støj og interferens, hvilket bevarer forstærkerens funktionalitet.

NJM4560 overgår NJM4558 med sin øgede dræbningshastighed og båndbredde, hvilket letter præcis styring af højhastighedssignaler.Sådanne forbedringer er især fordelagtige i præcisionsinstrumentering, hvor troværdighed og stabilitet har stor betydning.Operationelle forstærkere som NJM4560 er ofte valgt på grund af deres linearitet og minimale forvrængning - der kræver opmærksom påsikring af ingeniører i designstadierne.Hands-on erfaring med design og test understreger den betydelige rolle, disse funktioner spiller i at sikre nøjagtig signalbehandling, selv i indviklede indstillinger.

Specifikationer

NJM4560D, udformet af NJR Corporation, fungerer som en mangefacetteret komponent, der er kendetegnet ved forskellige tekniske træk.Elementer såsom spændingsspecifikationer, strømafledning og forskellige elektriske attributter former overvejende dens ydeevne.Grundigt forståelse af hver parameter fremmer udviklingen af ​​robuste elektroniske systemer, samtidig med at den komplicerede synergi værdsætter den komplicerede synergi blandt disse variabler.

Funktioner af NJM4560

Spændingsområde og kompatibilitet

NJM4560 fungerer effektivt inden for en forsyningsspændingsområde, der spænder over 4 til 18V, hvilket udvider sin anvendelighed.Dens tilpasningsspændingsforsyning henvender sig til en forskelligartet række elektroniske design, der problemfrit passer ind i både kompakte enheder og større systemer.Denne fleksibilitet inviterer innovation på tværs af forskellige platforme.

Strømafledning og effektivitet

NJM4560 styrer kunstigt strømafledning i Milliwatt -serien, hvilket skaber et miljø, hvor følsomme kredsløb kan fungere glat.I bærbar elektronik bliver denne omhyggelige effekthåndtering en hjørnesten for at opretholde enhedens levetid, mens den afbalancerer varme og driftseffektivitet.

Båndbredde og ydeevne

Med en båndbredde, der når 10 MHz, letter denne operationelle forstærker hurtig signalbehandling.Tilvejebringelsen af ​​klar præcision i både lyd- og højhastighedsapplikationer beriger oplevelsen for fagfolk inden for områder som lydteknik, der værdsætter klarheden, som denne præstation bringer.

Spændingsgevinst og signalintegritet

NJM4560 kan prale af en betydelig spændingsgevinst på 100 dB og leverer robust amplifikation.Dets udestående fælles-modeafstødningsforhold på 90 dB spiller en unik rolle i at sikre signalpålidelighed ved at begrænse støjinterferens-et kritisk element til at bevare klarhed for komplicerede lydsystemer og essentielle signalanalyser.

Højtalerimpedans og applikations egnethed

Optimeret til en 4Ω -højttalerimpedans finder NJM4560 sin ideelle anvendelse i lydsystemer, der kræver sprød og potent lydudgang.Komponentens impedanskompatibilitet fremhæver sin rolle i lydforbedring, hvilket sikrer, at brugerne nyder ensartede og overlegne auditive oplevelser.

Emballageindstillinger og designfleksibilitet

Præsenteret i en række emballagemuligheder, som 8-polet DIP, DMP, SOP og SIP, NJM4560 tilbyder designere alsidigheden til at imødekomme forskellige designudfordringer.Disse indstillinger letter glattere integration i forskellige systemer og fremhæver chipens ekspansive anvendelighed i både traditionelle og innovative elektroniske infrastrukturer.Denne designfleksibilitet åbner veje for at optimere rum og funktionalitet - en vigtig overvejelse til udformning af moderne elektronik.

Forskellige anvendelser af NJM4560

NJM4560 -operationelforstærkeren fejres for sin tilpasningsdygtige rolle i lydteknik.Det fungerer især som en integreret komponent i forstærkere, raffinering af lydkvaliteten af ​​AM/FM -radioer ved at producere en klarere auditiv oplevelse og forbedre signalbehandlingen.I bærbare musikenheder muliggør det kompakt og effektiv lydforstærkning, hvilket dygtigt afbalancerer ydelseskravene med begrænsninger i batteriets levetid og enhedsstørrelse - en kontinuerlig udfordring inden for bærbar elektronikdesign.

Forstærkning i lydsystemer

NJM4560 er i vid udstrækning anvendt i lydsystemer med lav effekt.Dens kapacitet til at levere lyd, der er både ren og præcis, mens strømforbruget i høj grad bidrager til dens popularitet.I praktiske scenarier kan ydeevne forbedres gennem feedbackmekanismer, der stabiliserer lydsignalet og minimerer forvrængning, en tilgang finjusteret gennem år inden for lydudstyrslandskabet.Ingeniører fokuserer ofte på det omhyggelige udvalg af komponenter og kredsløbsarkitektur, der anerkender disse som en vigtig for at opnå overlegen lydfidelitet.

Integration i elektroniske komponenter

Denne operationelle forstærker går ud over enkel forstærkning og bliver et væsentligt element i komponenter som Wien Bridge Oscillators og Audio Boosters.Wien Bridge -oscillatorer, der bruges til at generere nøjagtige sinusbølger, gearing af NJM4560's konsistente stabilitet og præcision.Lydforstærkere trækker på dens evne til at forbedre signalstyrken uden at mindske lydkvaliteten.Det er bemærkelsesværdigt, at NJM4560's kompetence til at styre forskellige signalbelastninger uden lineær forvrængning har fået anerkendelse i professionelle lydindstillinger, hvor pålidelighed er en grundlæggende forventning.

Indsigt til lydapplikationer på højt niveau

I sofistikerede applikationer gør NJM4560's termiske stabilitet og lav støjproduktion det ideelt til lydsystemer med høj tro.Det styrer effektivt operationel varme, der fremmer levetid og vedvarende ydeevne - faktorer, der er essentielle for både forbruger- og professionelle lydarenaer.Specialister fremhæver ofte NJM4560 som en model til udvikling af nye lydteknologier, der anerkender dens effektive balance i ydelsesomkostninger som en drivkraft bag omfavnelsen af ​​lydløsninger i høj kvalitet.

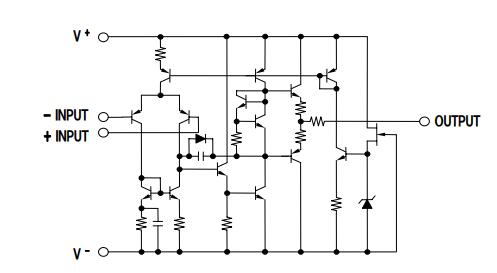

NJM4560 kredsløb

NJM4560 ækvivalent

- C4556C

Velegnet til NJM4560 Brug lejligheder

NJM4560 er en dobbelt operationel forstærker, der spiller en betydelig rolle i lydrelaterede applikationer.Dens problemfri håndtering af høj gevinst og impedans gør det til en central spiller til håndværk af lydkredsløb.Ingeniører værdsætter sin designfleksibilitet, da det kan fungere på enten enkelt- eller dobbeltforsyningsspændinger, hvilket giver dem forskellige muligheder for design af kredsløb.

Overlegen lydapplikation

NJM4560 skinner i lydapplikationer på grund af dens fremragende gevinstegenskaber, som giver mulighed for lydsignalforstærkning med enestående nøjagtighed og minimal forvrængning.I lydsystemer med høj tro, hvor minimering af støj er afgørende, viser NJM4560 uvurderlig.I hovedtelefonforstærkere forbedrer det for eksempel både lave og højfrekvente udgange til en rigere auditive oplevelse.I forforstærkere sikrer det desuden kvalitet og balance i signalet før yderligere amplifikation, hvilket kan rumme forskellige lyd nuancer.

Designfleksibilitet

I drift af både enkelt- og dobbeltforsyningsspændinger forbedrer NJM4560 sin egnethed til flere elektroniske scenarier.Denne tilpasningsevne letter overgange mellem forskellige strømforsyningsopsætninger uden at kræve omfattende redesign af kredsløb.Denne egenskab er især nyttig i bærbare lydenheder, hvor strømkilder kan variere, hvilket giver designere mulighed for konsekvent at opretholde ydelsesniveauer uden at gå på kompromis med energieffektiviteten.

Brug af NJM4560 til overlegen lydforstærkning

At forstå fordelene ved NJM4560 i lydsystemer

NJM4560 dobbeltoperationelforstærker spiller en betydelig rolle i udviklingen af ​​robuste lydforstærkninger.Dets tilpasningsevne skiller sig ud, da det understøtter både enkelt- og dobbeltspændingsforsyninger.Selvom det kan fungere med enten, har brug af dobbeltspændingsartikler en tendens til at levere forbedret lydydelse, hvilket forbedrer signal-til-støjforholdet og reducerer forvrængning, hvilket er afgørende for at opnå lydgengivelse af høj kvalitet.

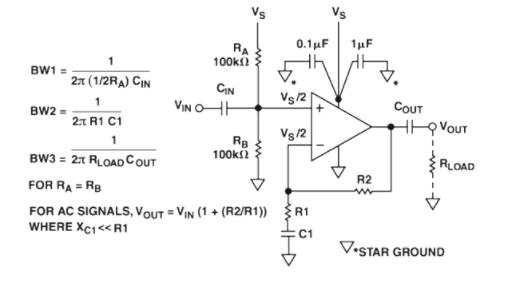

Enkelt levering ikke-inverterende forstærkerkredsløb

Teknikker til nøjagtig forspænding

At opnå præcis forspænding ved den ikke-inverterende terminal påvirker forstærkerens effektivitet og lydudgangskvalitet.Forskellige tilgange, herunder potentielle opdelere, zenerdioder og lineære spændingsregulatorer, anvendes ofte til at imødekomme de specifikke spændingskrav.Blandt disse foretrækkes potentielle opdelere for deres ligetilhed og pålidelighed, hvilket giver en måde at finjustere indgangssignaler på.Praktikere med betydelig erfaring inden for lydelektronik har en tendens til at stole på denne metode til dens pålidelighed.

Virkningen af ​​båndbredde og støjstyring

Den operationelle forstærkers båndbredde spiller en afgørende rolle i bestemmelsen af ​​kredsløbets samlede ydelse, da det kan påvirkes af forsyningsspænding V ariat-ioner og almindelig tilstand.Ved at forstå disse elementer kan vælge passende bypass -kondensatorer og designe effektive layouts reducere interferensen.Dedikerede lydingeniører prioriterer ofte omhyggelig PCB -design, hvilket hjælper med at begrænse støj og opretholde stabil funktionalitet.

Håndtering af termiske egenskaber

Adressering af NJM4560's termiske egenskaber involverer effektive varmeafledningsstrategier, såsom at anvende køler eller termiske puder.Dermed undgås forringelse af lydkvalitet på grund af termisk drift.Denne proces kræver forståelse af varmeprofiler under forskellige arbejdsforhold.Her udnytter erfarne ingeniører oplevelsesmæssige indsigter for at optimere ydelsen og opretholde overlegen lydkvalitet.

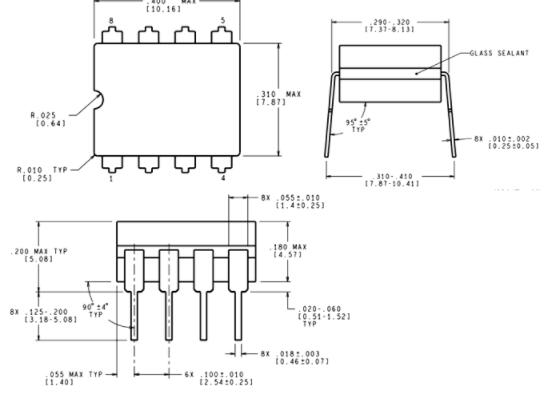

NJM4560 Emballage

NJM4560 Producent

Grundlagt i 1959, er New Japan Radio Company (NJRC) vokset til en bemærkelsesværdig tilstedeværelse inden for halvlederfeltet.I arbejde sammen med Raytheon Company udmærker NJRC sig i at skabe sofistikerede bipolære og CMOS lineære integrerede kredsløb (ICS).Deres partnerskab kombinerer hver virksomheds styrker og samler kreativ teknik og elastiske produktionsfunktioner.
