Udforskning af TDA2030 -funktioner, udskiftningsmuligheder og pinout
2024-09-13 32359

TDA2030 er en bredt anerkendt, højeffektiv lydforstærker IC designet til brug i både forbruger- og professionelle lydsystemer.Kompakt og alsidig, TDA2030 fungerer inden for en 5-polet konfiguration, hvilket gør det ideelt brugt i bilstereoanlæg og applikationer til hjemmeafdeling.Dens evne til at levere høj udgangseffekt, mens den minimerer forvrængning, har gjort det til en GO-til-komponent til medium-effekt lydsystemer.Med indbygget beskyttelse mod kortslutninger og overophedning sikrer TDA2030 pålidelig ydelse, selv under langvarig brug.Standardiseringen på tværs af producenter forenkler udskiftning og vedligeholdelse, hvilket giver en robust løsning for ingeniører og teknikere, der arbejder med lydforstærkning.

Katalog

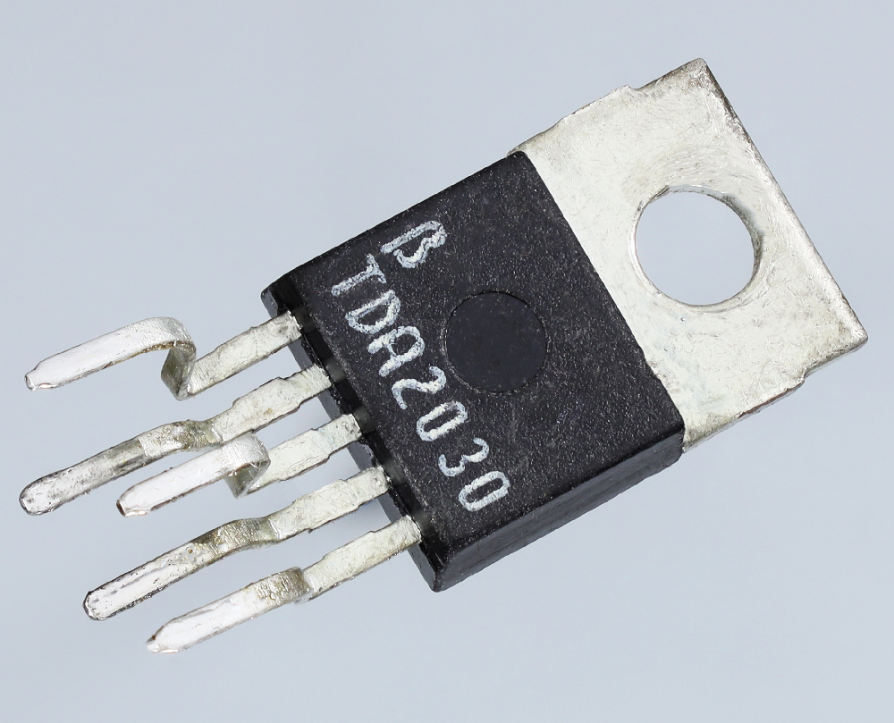

Figur 1. TDA2030

Hvad er TDA2030?

TDA2030 er en kompakt, højeffektiv lydforstærker IC, der er placeret i en 5-polet, enkelt plastpakke med en V-type PIN-konfiguration.Dette layout er brugervenligt for teknikere, især når man arbejder med rumbegrænsede lydsystemer som bilstereoanlæg eller hjemme-lydenheder.IC kommer i to former-H-type og V-type-hvor hovedforskellen ligger i pinformen og tilbyder fleksibilitet under design og samling.Når man integrerer TDA2030 i medium-effekt lydsystemer, skiller dens kombination af lille størrelse og høj udgangseffekt ud.IC styrer effektivt balancen mellem fysiske rumbegrænsninger og leverer stærk lydudgang.Det reducerer harmonisk forvrængning og crossover -forvrængning, almindelige problemer i lydforstærkning, der kan påvirke lydkvaliteten, hvis de ikke er kontrolleret.Kortslutnings- og overophedningsbeskyttelsen er et andet praktisk træk, der spiller en rolle under udvidet brug, især i lydopsætninger med høj tro.I løbet af lange driftsperioder justerer den indbyggede termiske beskyttelse for eksempel systemets ydelse for at forhindre overophedning, beskytte IC og forlænge dets levetid.

Flere producenter, herunder SGS, RCA, Hitachi og NEC, producerer versioner af TDA2030.Disse versioner er designet med standardiserede pin -layouts, så teknikere let kan bytte eller udskifte dem uden ændringer til kredsløbet.Denne standardisering forenkler ikke kun reparation, men strømline også lagerstyring for hardwareingeniører.Den subtile konsistens på tværs af mærker gør det lettere at købe udskiftninger og vedligeholde systempræstationer på lang sigt.I både professionelle og forbrugerlydsystemer tilbyder TDA2030 en robust, pålidelig løsning, der kombinerer strøm og beskyttelse for at levere ensartet lydkvalitet.

TDA2030 tekniske funktioner

TDA2030 prioriterer både driftseffektivitet og brugervenlighed, hvilket gør det til et ideelt valg til lydsystemer.Her er en sammenbrud af dens funktioner i praktisk termer:

Glat effekt med minimalt chok: Når du tænder for lydudstyr, kan spændingspidser forårsage pludselig støj eller højttalerskader.TDA2030 undgår dette ved at bruge en soft-start-funktion, der sikrer en kontrolleret og problemfri opstart.Dette eliminerer behovet for ekstra kredsløb til at styre spændingspidser, spare tid og komponenter under installationen.

Færre eksterne komponenter: Enkelheden i TDA2030s kredsløbsdesign er en af ​​dens fremtrædende fordele.Færre eksterne komponenter gør det ikke kun lettere at samle, men reducerer også antallet af potentielle fejlpunkter.Dette er især nyttigt i kompakte design som bilstereoanlæg, hvor pladsen er begrænset.

Høj udgangseffekt (18W ved RL = 4Ω): TDA2030 leverer en solid 18 watt strøm med en 4-OHM-belastning, der er nok til at drive medium-power-højttalere i både billyd og hjemmeopsætninger.Dette sikrer klar, kraftig lyd, selv ved højere mængder.

Compact TO-220-pakke: TO-220-pakken er en standard i lydbranchen, fordi den er både kompakt og effektiv til varmeafledning.

Integrerede beskyttelseskredsløb: Med indbygget kortslutning og termisk beskyttelse beskytter TDA2030 mod almindelige fejl, såsom overophedning eller utilsigtede shorts i højttalerledningen.Hvis der opstår nogen af ​​disse problemer, reducerer IC automatisk magten for at undgå permanent skade.Denne selvbeskyttelse betyder færre serviceopkald og længere levetid for enheder.

TDA2030 -parametre

Type	Parameter	Type	Parameter
Mount	Gennem hul	Monteringstype	Gennem hul
Pakke / sag	Pentawatt-5 (lodret, bøjet og forskudt Fører)	Antal stifter	5
Driftstemperatur	-40 ° C ~ 150 ° C TJ	Emballage	Rør
JESD-609-kode	E3	Funktion	Kortslutning og termisk beskyttelse
Delstatus	Forældet	Fugtfølsomhedsniveau (MSL)	1 (ubegrænset)
Afslutning	Gennem hul	ECCN -kode	EAR99
Type	Klasse AB	Terminal finish	Matte tin (SN)
Underkategori	Audio/videoforstærkere	Max strømafledning	20W
Spænding - Forsyning	12V ~ 36V ± 6V ~ 18V	Terminal position	Zig-Zag

TDA2030 Typiske anvendelser

TDA2030 er alsidig og fungerer på tværs af en række lydsystemer på grund af dens fleksibilitet og enkelhed.Sådan fungerer det i praktiske applikationer:

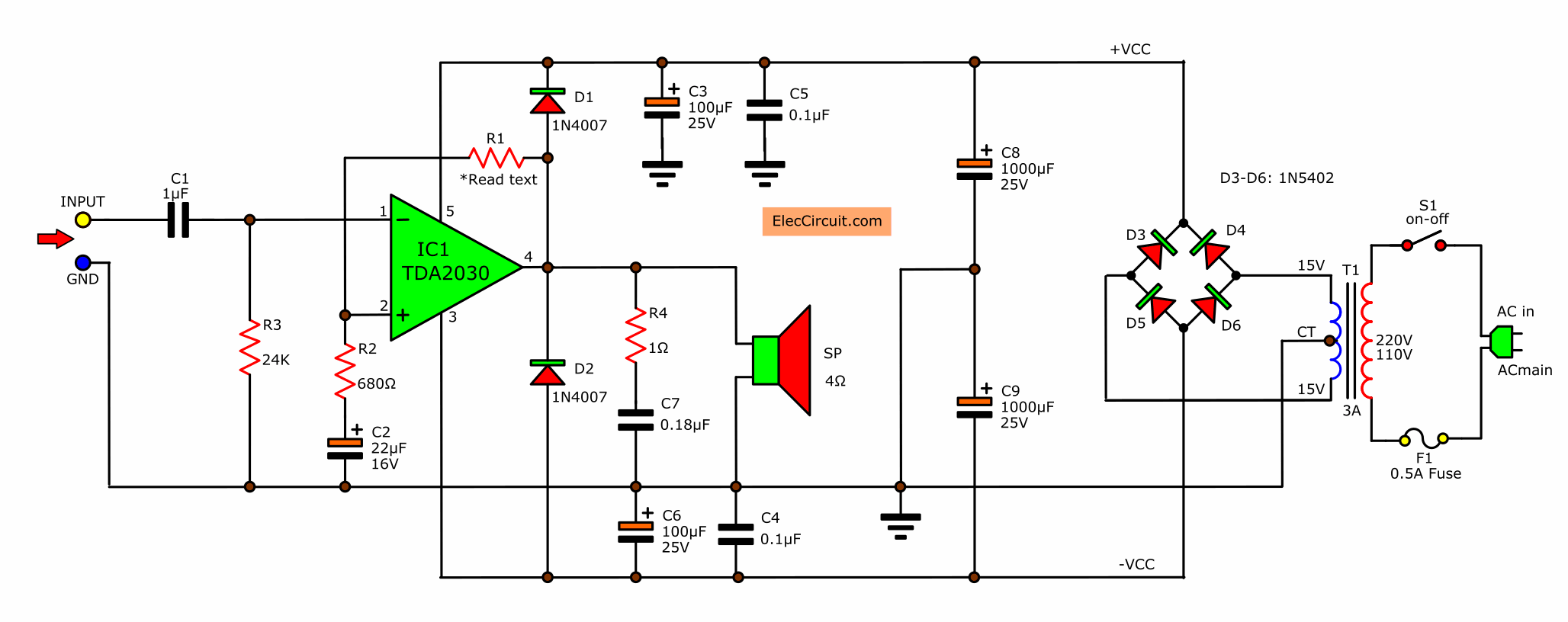

Figur 2. TDA2030 lydforstærkerkredsløbsdiagram

Audiosignalforstærkning: TDA2030 bruges ofte til at øge svage lydsignaler til et niveau, der kan drive højttalere.I en bilstereo, for eksempel, er signalet fra radio- eller Bluetooth -modulet ofte for svagt til direkte højttalerproduktion.TDA2030 forstærker disse signaler uden forvrængning og producerer klar lyd.Teknikere værdsætter sin evne til konsekvent at forstærke signaler uden at have brug for komplekse kredsløb.

Forstærkning af høj effekt: For systemer, der kræver fremtrædende output, såsom hjemmebiograf eller PA-systemer, er TDA2030 et pålideligt valg.Det driver effektivt større højttalere, hvilket sikrer kraftig lyd, selv ved høje mængder.Teknikere parrer det ofte med højttalere, der matcher IC's impedans for at maksimere effekten og opretholde systemets pålidelighed.

Dobbelt- eller delt strømforsyningsoperation: TDA2030 kan fungere på både enkelt- og dobbelt strømforsyning, hvilket tilbyder fleksibilitet under installationen.I opsætninger med dobbeltforsyning kan IC amplificere signaler med afbalancerede spændingsskinner, hvilket ofte resulterer i lavere støj og forbedret lydkvalitet.For systemer, hvor plads eller omkostninger er begrænset, kan en enkelt forsyning bruges med minimalt ydelsestab.

Højttaler Cascading: TDA2030 udmærker sig i opsætninger, hvor flere forstærkere er knyttet sammen, såsom audio-systemer med flere rum.Denne cascading sikrer, at lyd er jævnt fordelt på forskellige zoner eller højttalere, hvad enten det er at håndtere woofers eller tweetere.Under installationen kræves det at afbalancere output fra hver forstærker for at opretholde ensartet lyd, og TDA2030 håndterer dette problemfrit.

Hvordan fungerer TDA2030 i lydforstærkningskredsløb?

TDA2030 er en klasse AB -lydforstærker med tre faser, der sikrer klar og kraftfuld lyd:

Inputstadium

Lydsignaler fra enheder som medieafspillere eller mikrofoner føres til pin 1, den ikke-inverterende input.En kondensator er typisk placeret mellem kilden og stiften for at filtrere DC -komponenter, hvilket kun tillader lydsignalet at passere.En modstand, ofte 10K eller 22K, er jordet for at forhindre støj.For installatører sikrer valg af de korrekte modstands- og kondensatorværdier signalklarhed, hvilket reducerer behovet for fejlfinding senere.

Spændingsforstærkningstrin

Det amplificerede signal øges yderligere ved hjælp af en push-pull-konfiguration af transistorer.Denne opsætning sikrer, at begge halvdele af lydsignalet amplificeres lige, hvilket reducerer crossover -forvrængning.Under installationen kan teknikere henvise til IC's interne skematiske for at forstå, hvordan man optimerer signalforstærkning eller erstatter defekte transistorer.

Outputstadium

På dette trin øges signalet med yderligere strøm gennem pin 4, der driver højttaleren.Korrekt varmeafledning er påkrævet her, da effekttransistorer genererer varme, når de kører høje belastninger.Tilstrækkelige kølepladser bruges til at forhindre termiske problemer, hvilket sikrer, at systemet kører glat under langvarig brug.

TDA2030 PIN -konfiguration

TDA2030 har 5 stifter, der hver spiller en vigtig rolle i forstærkerens funktion:

PIN -nummer	Navn	Beskrivelse
1	I	Signalindgang
2	Nf	Negativ feedback
3	Vee/GND	Negativ effekt/jord
4	UD	Produktion
5	VCC	Positiv kraft

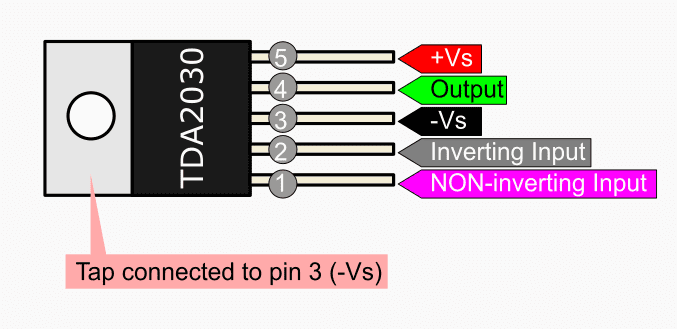

Figur 3. TDA2030 PIN -nummer

- Pin 1 (in): Det er her lydsignalet kommer ind i IC.Der kræves omhyggelig opmærksomhed på signalkvaliteten på denne pin, da enhver interferens vil blive forstærket gennem systemet.En kondensator bruges ofte til at blokere DC -komponenter, og korrekt jordforbindelse forhindrer uønsket støj.

- pin 2 (NF): Negativ feedback stabiliserer gevinsten og hjælper med at kontrollere den samlede output.Ved at forbinde eksterne modstande og kondensatorer her kan teknikere finjustere forstærkningen for optimal lydkvalitet.

- pin 3 (Vee/GND): Denne pin fungerer som jorden eller negativ effektforbindelse.At sikre fast jording er påkrævet for at forhindre støj, der kan forringe output.

- pin 4 (ud): Det er her det forstærkede signal kommer ud til højttaleren.I betragtning af strømmen, der bæres af denne pin, hjælper kvalitetsledninger og korrekt varmehåndtering med at undgå strømtab og sikre lydintegritet.

- Pin 5 (VCC): Den positive strømindgangsnål.Spændingsvalg kræves her, da for høj spænding kan skade IC, mens for lav spænding resulterer i svag forstærkning.

TDA2030 Udskiftningsmuligheder

TDA2030 har flere ækvivalenter, herunder:

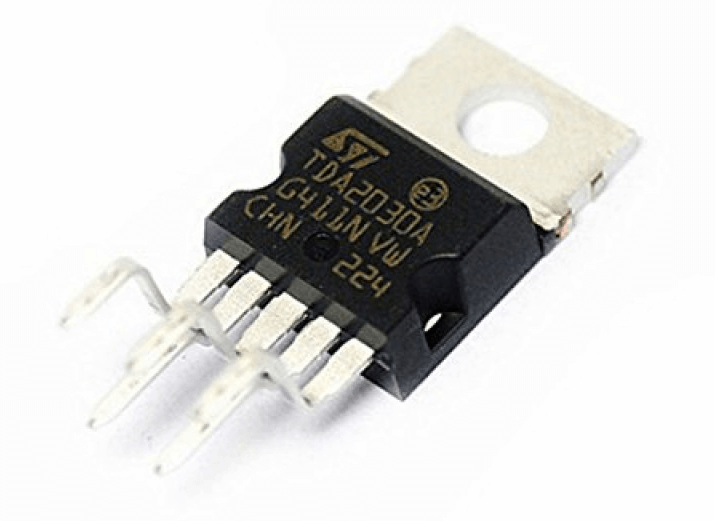

Figur 4. TDA2030A

TDA2030A: Denne version understøtter højere spænding og effekt, men TDA2030 kan erstatte TDA2030A i de fleste opsætninger.Det modsatte er dog ikke altid sandt, da TDA2030A kræver strengere effektforhold

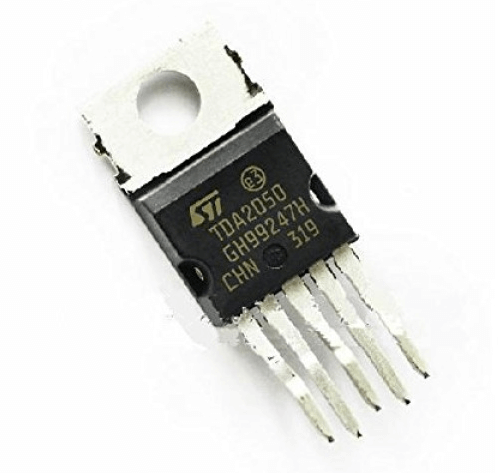

Figur 5. TDA2050

TDA2050: Tilbyder endnu mere strøm, TDA2050 kan køre op til 50W med korrekt afkøling.Det er velegnet til mere krævende lydopsætninger, men kræver omhyggelig strøm og termisk styring.

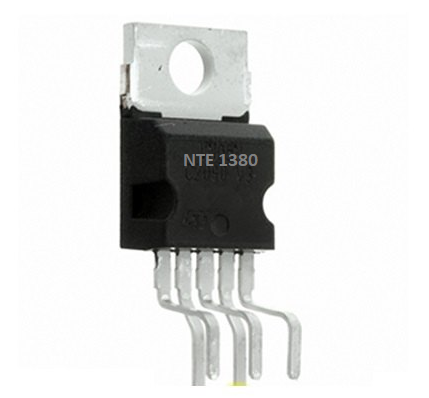

Figur 6. NTE1380

NTE1380: Et alternativ med lavere effekt, NTE1380 bruges ofte i små, bærbare enheder.Mens PIN-kompatibel, giver den ikke den samme output som TDA2030.

Figur 7. LM386

LM386: Bruges til applikationer med meget lav effekt som håndholdte radioer, LM386 er ikke en direkte erstatning for TDA2030.Det er ideelt til batteridrevne enheder, hvor effektiviteten er mere påkrævet end høj output.

Konklusion

TDA2030 skiller sig ud som en pålidelig og tilpasningsdygtig komponent i lydforstærkningsverdenen og tilbyder robust ydeevne med minimal kompleksitet.Uanset om det giver rent signalforstærkning, styring af høje effektudgange eller at sikre systemets pålidelighed gennem dets integrerede beskyttelseskredsløb, er dette IC stadig det bedste værktøj for både lydingeniører og teknikere.Med sine flere ækvivalenter og fleksibilitet i drift er TDA2030 en uvurderlig ressource i en række lydsystemer, fra bilstereoanlæg til kommercielle opsætninger.Ved at følge korrekt installationsretningslinjer og forstå dens pinout- og operationelle parametre kan brugerne sikre optimal ydelse og levetid, hvilket gør TDA2030 til et valg til lydapplikationer.
