Elektrisk resistivitet: Materialer, formel og ligning
2025-08-07 37811

Elektrisk resistivitet viser, hvor meget et materiale modstår strømmen af elektrisk strøm.Det hjælper os med at forstå, hvilke materialer der er gode ledere eller isolatorer.Dette gør det nyttigt at designe kredsløb, vælge ledninger og vælge de rigtige materialer til elektronik.I denne artikel lærer du, hvad resistivitet er, hvordan man beregner den, og hvorfor det betyder noget.

Katalog

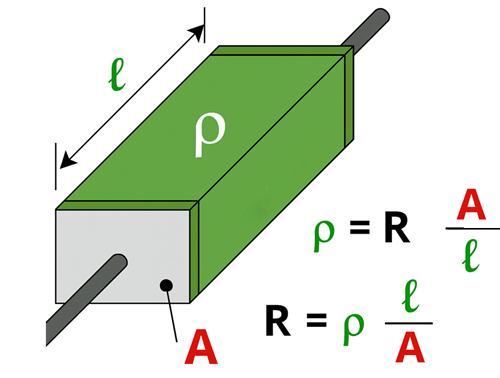

Figur 1. Elektrisk resistivitet

Hvad er elektrisk resistivitet?

Elektrisk resistivitet er egenskaben af et materiale, der måler, hvor stærkt det modstår strømmen af elektrisk strøm.Det repræsenterer materialets modstand mod bevægelse af elektroner og er det inverse af elektrisk ledningsevne.En højere resistivitet betyder, at materialet er mindre i stand til at udføre elektricitet, mens en lavere resistivitet indikerer bedre ledningsevne.

Enheder, der bruges til resistivitet

System	Modstandsenhed	Symbol
Si (Standard)	Ohm måler	Ω · m
Cgs (Centimeter-gram sekund)	Ohm centimeter	Ω · cm
Mks (Meter-kg sekund)	Ohm måler	Ω · m
Kejserlig (brugt sjældent)	Ohm tomme	Ω · in
Afledt Enhed (mikroskala)	Mikroohm centimeter	µω · cm
Afledt Enhed (industriel brug)	Mikroohm måler	µω · m

Sådan beregnes elektrisk resistivitet

To standardformler hjælper med at definere og beregne resistivitet, afhængigt af situationen og tilgængelige data.

Formel 1: Brug af elektrisk felt og strømtæthed

Denne formel udtrykker resistivitet (ρ) som forholdet mellem det elektriske felt (E) og den aktuelle densitet (J).Det bruges ofte i fysik til at forstå, hvordan et materiale reagerer på det mikroskopiske niveau.

• ρ (resistivitet): ohm-meter (ω · m)

• E (elektrisk felt): volt pr. Meter (v/m)

• J (strømtæthed): ampere pr. Kvadratmeter (A/m²)

Denne ligning forklarer, hvordan et materiales interne struktur påvirker, hvordan strømmen bevæger sig gennem det, når det udsættes for et elektrisk felt.

Formel 2: Brug af modstand, længde og tværsnitsareal

I praktiske anvendelser er denne formel mere almindelig.Det beregner resistivitet baseret på målbare fysiske egenskaber:

• R (modstand): ohm (ω)

• A (tværsnitsareal): firkantet meter (m²)

• l (længde): meter (m)

Hvis resistiviteten forbliver den samme, vil øge materialets længde eller reducere dets tværsnitsareal hæve modstanden.Omvendt vil reducere længden eller øge området sænke modstanden.

Resistivitet i sig selv er en fast egenskab af materialet, men modstand kan ændres afhængigt af objektets dimensioner.For eksempel har kobber lav resistivitet, hvilket gør det ideelt til ledninger, mens gummi har høj resistivitet og bruges som isolator.

Forskel mellem elektrisk modstand og resistivitet

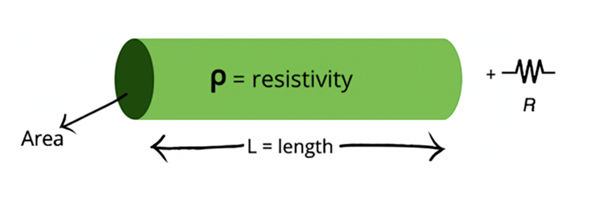

Figur 2. Forholdet mellem resistivitet (ρ), modstand (R), længde (L) og tværsnitsareal (A)

Mens elektrisk resistivitet beskriver, hvor meget et materiale modstår strømmen af elektrisk strøm på egen hånd, henviser modstanden til, hvordan et specifikt objekt, der er fremstillet af dette materiale, reagerer på strømmen.Resistivitet forbliver konstant for et givet materiale, men modstand ændres afhængigt af objektets længde og tværsnitsareal.

For eksempel kan to ledninger lavet af det samme materiale have forskellige modstandsværdier, hvis den ene er længere eller tyndere end den anden.Dette skyldes, at modstand øges med længden og falder med bredden.Forholdet er beskrevet af formlen:

$$R=\rho \frac{L}{\mathrm{EN}}$$

Hvor:

• R er modstand (ω)

• ρ er resistivitet (ω · m)

• l er længden af materialet (m)

• A er tværsnitsarealet (m²)

Denne formel viser, at modstand afhænger af både materialets resistivitet og dets størrelse.

I ledninger hjælper denne formel med at beregne resistens ved hjælp af trådets længde og diameter.For tynde lagner eller film gælder det samme princip, men området er skrevet som bredde gange tykkelse.I dette tilfælde bruges plademodstand ofte:

Eksempel:

En nichromtråd med:

• ρ = 1,10 × 10^(-6)Ω⋅m

• længde = 1,5 m og

• Område = 0,5 mm² (som er 0,5 × 10^(-6) m²)

har en modstand:

$$R=\frac{1.1\times {10}^{-6}\times 1.5}{\mathrm{0,5}\times {10}^{-6}}=3.3\Omega$$

For tynde lagner eller film gælder det samme princip, men området er skrevet som bredde gange tykkelse.I dette tilfælde bruges plademodstand ofte:

$$R=R_s\frac{L}{w}$$

Hvor Rs er arkmodstanden i ohm pr. Kvadrat (ω/□).Dette er nyttigt til materialer som tynde film, hvor tykkelse er konstant.

Faktorer, der påvirker elektrisk resistivitet

Flere faktorer påvirker det elektriske resistivitet af et materiale.

Materiel type

Forskellige materialer har forskellige atomstrukturer, som påvirker, hvor let elektroner kan flyde.Gode ledere som kobber og aluminium har lav resistivitet, mens isolatorer som gummi eller glas har høj resistivitet.

Temperatur

I de fleste ledere øges resistiviteten med temperaturen.Når atomer vibrerer mere med varme, forstyrrer de strømmen af elektroner.I modsætning hertil viser halvledere ofte nedsat resistivitet ved højere temperaturer på grund af stigningen i ladningsbærere.

Urenheder

Tilføjelse af urenheder til et materiale kan forstyrre strømmen af elektroner og øge resistiviteten.I halvledere er denne proces kendt som doping og bruges med vilje til at kontrollere elektrisk opførsel.

Krystaldefekter

Ufuldkommenheder i krystalstrukturen, såsom korngrænser eller dislokationer, spreder elektroner og øger resistiviteten.Materialer med mere ensartede krystalstrukturer har en tendens til at udføre bedre.

Mekanisk belastning

Strækning, komprimering eller bøjning af et materiale kan ændre dets interne atomarrangement.Denne deformation kan enten øge eller mindske resistiviteten afhængigt af, hvordan strukturen påvirkes.

Resistiv opførsel af almindelige elektriske materialer

Figur 3. Resistiv opførsel af almindelige elektriske materialer

Materialers resistivitet ændres med temperaturen, og denne ændring defineres af temperaturkoefficienten.Materialer med en høj koefficient viser mere V ariat -ion, når temperaturen øges.Denne opførsel er fordelagtig i temperaturfølsomme komponenter som termistorer, men ikke ideel til præcisionskredsløb.For at sikre stabil modstand bruges ofte metalfolie -modstande på grund af deres lave og konsistente resistivitet.

Almindelige modstandsmaterialer inkluderer Nichrome og Kulantan.Nichrome tilbyder høj resistivitet og tåler varme og oxidation, men det er vanskeligt at lodde.Konstantan er derimod let at lodde og har en meget lav temperaturkoefficient, hvilket gør den velegnet til anvendelser, der kræver modstandsstabilitet.

Elektrisk resistivitet, ledningsevne og temperaturkoefficient ved 20 ° C

Materiale	Resistivitet ρ (ω · m)	Konduktivitet σ (S/M)	Temperaturkoefficient (1/° C) × 10⁻³³	Noter
Sølv	1,59 × 10⁻⁸	6.30 × 10⁷	3.8	Bedst Naturlig leder
Kobber (ren)	1,68 × 10⁻⁸	5.96 × 10⁷	3.9	Bredt Brugt i ledninger
Guld	2.44 × 10⁻⁸	4.10 × 10⁷	3.4	Korrosionsbestandig
Aluminium	2.82 × 10⁻⁸	3,50 × 10⁷	3.9	Let leder
Kalcium	3.36 × 10⁻⁸	2.97 × 10⁷	4.1 (Ca.)	Reaktiv metal
Beryllium	4.00 × 10⁻⁸	2,50 × 10⁷	3.6	Stærk, Let metal
Rhodium	4.51 × 10⁻⁸	2.22 × 10⁷	4.3	Holdbar, dyr
Wolfram	5,60 × 10⁻⁸	1,79 × 10⁷	4.5	Høj smeltepunkt
Zink	5.90 × 10⁻⁸	1,69 × 10⁷	3.7	Brugt i galvanisering
Nikkel	6.99 × 10⁻⁸	1,43 × 10⁷	6	Magnetisk applikationer
Lithium	9.28 × 10⁻⁸	1.08 × 10⁷	6	Batteri materiale
Jern	1.00 × 10⁻⁷	1.00 × 10⁷	5	Magnetisk kerne
Platinum	1.06 × 10⁻⁷	9.43 × 10⁶	3.9	Stabil reference
Tin	1.09 × 10⁻⁷	9.17 × 10⁶	4.5	Lodning legering
Føre	2.20 × 10⁻⁷	4.55 × 10⁶	3.9	Afskærmning bruge
Messing (70/30)	~ 6.0 × 10⁻⁸	~ 1.6 × 10⁷	1,5–2,0	Brugt i stik
Manganin	4.82 × 10⁻⁷	2.07 × 10⁶	0,002	Præcision modstande
Konstantan	4.90 × 10⁻⁷	2.04 × 10⁶	0,008	Stabil modstand
Cupronickel (70/30)	~ 5.0 × 10⁻⁷	~ 2.0 × 10⁶	0,006	Korrosionsbestandig
Nichrome	1.10 × 10⁻⁶	9.09 × 10⁵	0,4	Opvarmning elementer
Kviksølv	9.80 × 10⁻⁷	1.02 × 10⁶	0,9	Giftig, forældet
Kulstof (amorf)	5 × 10⁻⁴ til 8 × 10⁻⁴	1.25 × 10³ til 2 × 10³	-0,5	Brugt i kulstofmodstande
Grafit	~ 1 × 10⁻⁵	~ 10⁴	Varierer	Lav kvalitet leder
Silicium (dopet)	~ 10⁻³ til 10²	Afhænger på doping	N/a	Halvleder materiale
Jern Oxid (fe₂o₃)	~ 10² til 10³	Meget lav	Negativ	Brugt I termistorer

Anvendelser af elektrisk resistivitet

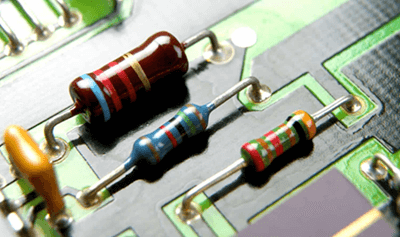

Figur 4. Anvendelser af elektrisk resistivitet

• Ledere og isolatorer-Materialer med lav resistivitet som kobber bruges til ledninger, mens materialer med høj modstand som gummi fungerer som isolatorer.

• Temperatursensorer - Termistorer og RTD'er er afhængige af resistivitetsændringer for at måle temperaturen nøjagtigt.

• Elektroniske modstande - Modstande bruger materialer med stabil resistivitet til præcis kontrol i kredsløb.

• Opvarmningselementer - Legeringer med høj modstand som Nichrome producerer varme, når strømmen flyder, der bruges i varmeapparater og apparater.

• Halvledere - Materialer som silicium har kontrolleret resistivitet for at fremstille chips, dioder og transistorer.

• Geofysiske undersøgelser - Jord- og klippemodstand måles for at finde vand, mineraler eller studere jordstrukturen.

• Korrosionsdetektion - stigende resistivitet kan signalere korrosion i metaller som rørledninger eller broer.

• Medicinsk diagnostik - Vævsresistivitet hjælper med at opdage abnormiteter i billeddannelsesværktøjer.

Konklusion

At forstå elektrisk resistivitet giver os en bedre idé om, hvordan materialer opfører sig, når elektricitet flyder gennem dem.Fra at vælge det rigtige metal til ledninger til design af sensorer eller opvarmningselementer er resistivitet vigtig i mange elektriske og elektroniske systemer.
