Omfattende guide til 6MBI150VX-120-50 IGBT-modulet: funktioner, applikationer og specifikationer
2025-01-09 1901

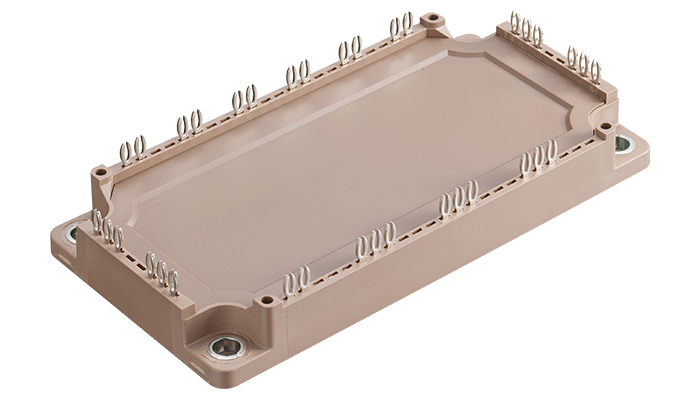

6MBI150VX-120-50 er et højtydende IGBT-modul designet af Fuji Electric for at imødekomme kravene fra moderne industrielle applikationer.Med sin avancerede 6-pakkekonfiguration, kompakt M648-pakke og robuste termiske styringsfunktioner leverer dette modul enestående effektivitet og pålidelighed i scenarier med høj effekt.Uanset om det er til motordrev, CNC-systemer eller uafbrudt strømforsyning, kombinerer 6MBI150VX-120-50 banebrydende elektrisk ydeevne med alsidig anvendelighed.I denne artikel vil vi udforske dens tekniske specifikationer, interne kredsløbsdesign, centrale elektriske egenskaber, fordele og applikationer, hvilket giver en omfattende forståelse af, hvorfor dette modul er en hjørnesten i industrielle magtkonverteringssystemer.

Katalog

Oversigt over 6MBI150VX-120-50

De 6MBI150VX-120-50 er et IGBT-modul fremstillet af Fuji Electric med en 6-pakkekonfiguration med 6 IGBT'er (isolerede gate bipolære transistorer) og 6 freewheeling-dioder.Modulet understøtter en maksimal samleremitter-spænding (V_CECES) på 1200V og en nominel samlerstrøm (I_C) på 150a.Det er kendt for sin effektive switching-ydeevne, tab af lavt ledning og indbygget overstrøm/overtemperaturbeskyttelse.Dette gør det bredt anvendeligt i scenarier med høj effekt, såsom industrielle motordrev, invertere, uafbrudt strømforsyning (UPS) og servokontrolsystemer.Derudover har modulet en kompakt M648 -pakke, understøtter en operationel forbindelsestemperatur på op til 150 ° C og har et opbevaringstemperaturområde på -40 ° C til 125 ° C, der tilbyder høj pålidelighed for krævende industrielle miljøer.

Kredsløbsdiagram over 6MBI150VX-120-50

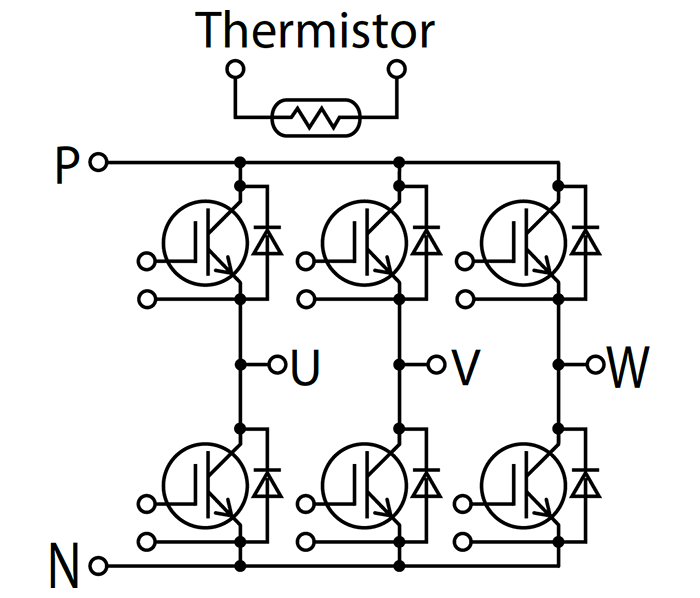

Fra kredsløbsdiagrammet for 6MBI150VX-120-50 kan vi se, at modulet består af 6 IGBT'er og 6 freewheeling-dioder.Hver IGBT er parret med en frihjulsdiode for at give den aktuelle sti kontinuitet.P (positiv DC-terminal) fungerer som den positive busindgang, der leverer DC-effekt til IGBT'erne til trefaset inverterkredsløb.N (negativ DC -terminal) er den negative busindgang, der arbejder sammen med P for at drive invertermodulet.U, V og W (trefaset outputterminaler) er outputterminalerne for inverteren, der er forbundet til motorens trefasede viklinger.Gennem switching-handlinger fra IGBTS omdannes DC-strømmen til trefaset vekselstrømseffekt.

Elektriske egenskaber på 6MBI150VX-120-50

jegCes: Maksimal lækagestrøm i opsamler-emitteren er 1,0 Ma, hvilket sikrer lavt effekttab under off-tilstand.

jegGes: Maksimal gate-emitterlækstrøm er 200 NA, hvilket demonstrerer fremragende isoleringsydelse.

VGe (th): Gate-Emitter-tærskelspænding varierer fra 6,0 til 7,0V, velegnet til moderat kørespænding.

VCe (lør): Minimum opsamler-emittermætningsspænding er 2,2V (chipniveau) med en svag stigning, når temperaturen stiger.

Rg: Intern portmodstand er typisk 1,1 Ω, hvilket letter hurtigere skift.

CIES: Inputkapacitans er 3300 NF, hvilket kræver et robust gate -driverkredsløb til korrekt drift.

TON / TOFF: Turn-on-tid er 0,37 μs, og slukketid er 0,67 μs, hvilket giver moderate switchinghastigheder.

VF: Minimum fremadrettet spænding af den interne diode er 2,4V (ChIP -niveau), hvilket sikrer tab med lavt ledning.

trr: Omvendt gendannelsestid er 0,15 μs, hvilket minimerer energitab under skift.

Termistor: Modstand og B -værdi bruges til temperaturovervågning og beskyttelse, hvilket sikrer sikker drift.

Fordele og ulemper ved 6MBI150VX-120-50

Fordele:

Høj effekthåndteringsevne: Bedømt for 150A strøm og 1200V spænding, der er egnet til applikationer med høj effekt.

Tab med lavt ledning: En lav opsamler-emittermætningsspænding (V_CE (SAT)) reducerer effekttab og øger systemeffektiviteten.

Højhastighedsskift: designet til højhastighedsskiftningsoperationer, hvilket gør det ideelt til højfrekvente applikationer.

Integrerede beskyttelsesfunktioner: Indbygget overtemperatur og overstrømsbeskyttelse forbedrer systemets pålidelighed.

Ulemper:

Krav til høj køling: Den høje effekttæthed genererer betydelig varme, hvilket kræver effektiv termisk styring.

Kompleks portdrevkredsløb: Kræver præcist gate -drev og beskyttelseskredsløb, øget designkompleksitet.

Højere omkostninger: Sammenlignet med enheder med lavere effekt har modulet en højere omkostning, hvilket kan påvirke de samlede systemudgifter.

Anvendelser af 6MBI150VX-120-50

Inverter til motordrev: Dette bruges til at kontrollere hastigheden og drejningsmomentet for vekselstrømsmotorer og opnå effektiv strømkonvertering.

Numerisk kontrol (NC) og servosystemer: giver præcis bevægelseskontrol og høj lydhørhed i CNC -maskiner og robotik.

Uafbrudt strømforsyning (UPS): sikrer stabil strømforsyning til kritisk udstyr under strømafbrydelser.

Industrielt udstyr: tjener som en kernekonverteringskomponent i højeffekt, højeffektiv udstyr som svejsemaskiner.

Specifikationer på 6MBI150VX-120-50

Parameter	Detaljer
Konfiguration	6-pack
Serie	V -serie (6. generation)
VCes(V)	1200
jegC(EN)	150
TVJMax (° C)	175
TvjopMax (° C)	150
Tc(° C)	125
Tstg(° C)	-40 til 125
Pakke	M648
Bredde (mm)	62
Længde (mm)	122
Vægt (g)	300

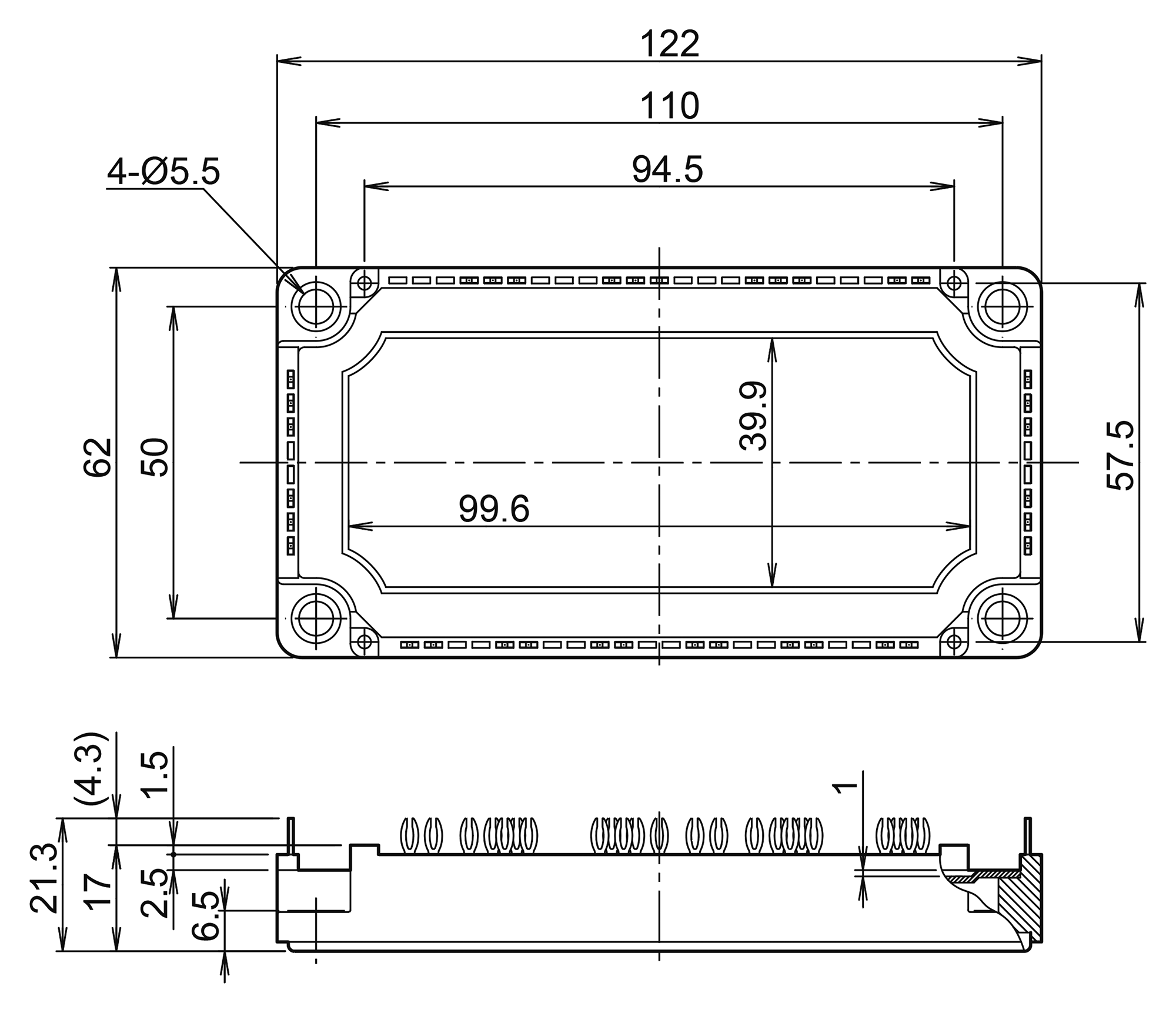

Pakkedimensioner på 6MBI150VX-120-50
