Hvad er carbonfilmmodstande?Konstruktion, arbejdsprincip og specifikationer
2025-07-29 14733

Carbonfilmmodstande blev udviklet i midten af det 20. århundrede som en forbedring i forhold til de ældre carbonsammensætningsmodstande.Over tid blev de vidt brugt i forskellige applikationer.Denne guide forklarer, hvad carbonfilmmodstande er, hvordan carbonfilmmodstande er lavet, hvordan de fungerer, deres tekniske funktioner, hvordan de sammenligner med andre typer modstande og mange flere.

Katalog

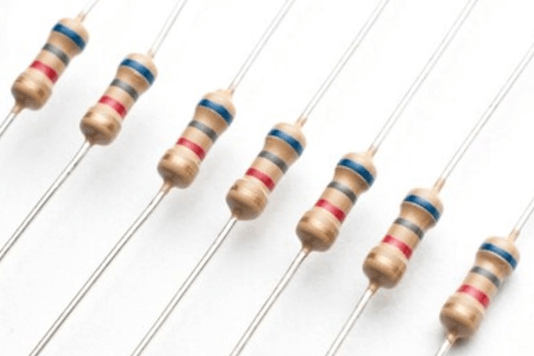

Figur 1. Kulstoffilmmodstande

Hvad er carbonfilmmodstande?

En carbonfilmmodstand er en type fast modstand, der bruges til at kontrollere elektrisk strøm eller opdele spænding i elektroniske kredsløb.Det fremstilles ved at påføre et tyndt lag kulstof på en keramisk isolerende kerne.Kulstoflaget fungerer som det resistive element, der begrænser strømmen af strømmen gennem komponenten.

Carbonfilmmodstande fås i en lang række modstandsværdier, typisk fra et par ohm til flere megaohms.Deres toleranceniveauer spænder generelt fra ± 2% til ± 10%, hvilket gør dem velegnede til applikationer til generelle formål.

Bygning af kulstoffilmresistens

Carbonfilmmodstande dannes ved at overtrække en keramisk kerne med et tyndt lag kulstof.Konstruktionen af en carbonfilmmodstand består af de følgende fem hoveddele, som vist på billedet:

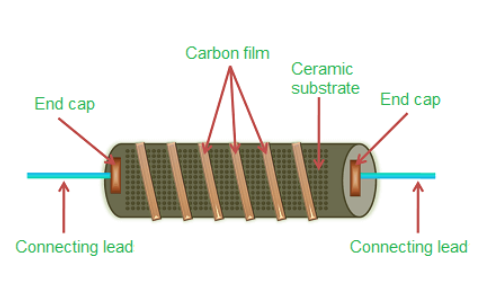

Figur 2. Bygning af kulstoffilmmodstand

Keramisk underlag

Det keramiske underlag danner modstandens kerne.Det vælges for sine fremragende isolerende egenskaber og evne til at modstå høje temperaturer.Dette substrat giver et stabilt fundament og forhindrer varme eller elektricitet i at påvirke andre kredsløbskomponenter.

Carbon Film

Et tyndt lag kulstof deponeres på den keramiske overflade.Denne carbonfilm fungerer som det resistive element, hvilket begrænser strømmen af elektrisk strøm gennem modstanden.Modstandsværdien kan justeres ved at modificere tykkelsen af kulstoflaget eller skære en spiralrille ind i den.

Sluthætter

Metalenderhætter er monteret i begge ender af modstanden.De sikrer sikker elektrisk kontakt med carbonfilmen og giver mekanisk support til forbindelsesledere.

Tilslutning af kundeemner

Kobberforbindelsesledninger strækker sig fra hver endehætte.Disse kundeemner tillader, at modstanden let kan forbindes i et elektronisk kredsløb.

Epoxy -lag

Hele samlingen er belagt med et epoxylag.Denne belægning beskytter modstanden mod fysisk skade, fugt og støv, mens den også opretholder dens langsigtede stabilitet under forskellige miljøforhold.

Carbon Film Modstand Ceramic Core sikrer isolering, carbonfilmen giver modstand, og slutkapslerne med at forbinde kundeemner letter kredsløbsintegrationen.Det beskyttende epoxysag forbedrer komponentens stabilitet yderligere.Denne konstruktion giver modstanden mulighed for at opnå en lang række modstandsværdier.

Carbon Film Modstand Arbejdsprincip

Carbonfilmmodstande fungerer ved at bruge et tyndt kulstoflag deponeret på et keramisk underlag som det resistive element.Carbonfilmen modstår strømmen af elektrisk strøm, mens den keramiske base giver isolering og termisk stabilitet.

For at skabe denne film nedbrydes kulbrinter såsom metan termisk ved ca. 1000 ° C i et vakuum, hvilket gør det muligt for kulstof at klæbe til den keramiske overflade.En spiralformet rille skæres derefter i carbonfilmen, hvilket øger sti -længden af strømmen, hvilket tillader præcis kontrol af modstandsværdien.Modstanden kan finjusteres ved at justere tykkelsen af kulstoflaget eller grebenes geometri.

Parametre for carbonfilmmodstande

Nominel modstandsværdi

Den nominelle værdi er modstandens mærkede modstand.Det måles i ohm (Ω) og udtrykkes ofte i større enheder, såsom kiloohms (kΩ) eller megaohms (MΩ).Enhedskonverteringen er enkel:

• 1 kΩ svarer til 1.000 Ω

• 1 MΩ svarer til 1.000 kΩ

Carbonfilmmodstande følger standardiserede modstandsværdier baseret på internationale specifikationer.Deres typiske modstandsområde spænder fra 1 Ω til 10 MΩ.

Tolerance (tilladt fejl)

Tolerance angiver, hvor meget den faktiske modstand kan variere fra den nominelle værdi.Denne V ariat -ion udtrykkes som en procentdel og hjælper med at bestemme modstandens præcision.Tolerance er normalt præget af en bogstavkode:

• F for ± 1%

• g for ± 2%

• J for ± 5%

• k for ± 10%

Lavere tolerance betyder større nøjagtighed.For kredsløb, der kræver præcis spænding eller nuværende kontrol, anbefales modstande med strammere tolerancer.

Bedømt magt

Bedømt strøm er den maksimale mængde strøm, som en modstand sikkert kan sprede sig uden at påvirke dens ydeevne.Det måles i watt (w) og afhænger af faktorer som omgivelsestemperatur og luftstrøm.Selvom effektvurderinger ikke udskrives på modstandsorganet, kan de estimeres baseret på komponentens størrelse.Større modstande understøtter typisk højere effektvurderinger.Almindelige nominelle effektniveauer inkluderer:

• 0,125 W, 0,25 W, 0,5 W, 1 W, 2 W, 5 W, 10 W

Til kompakt elektronik bruges mindre carbonfilmmodstande som RTX -serien.Disse modstande er farvekodede og vurderes normalt til 0,125 W.

Tolerance karakterer og fejlrater

Carbonfilmmodstande er kategoriseret efter fejlfrekvens i tre standardniveauer:

• Grad 1: ± 5%, grad 2: ± 10%, grad 3: ± 20%

De fleste generelle modstande falder inden for området 5% til 10%.Valg af den rigtige karakter afhænger af den nøjagtighed, der kræves i dit kredsløb.

Carbon Film Modstand markeringer

Carbon -filmmodstande er ofte mærket med en "RT" -kode:

• R står for modstand, t angiver carbonfilmmaterialet

For eksempel henviser RT47KJ til en carbonfilmmodstand med en modstand på 47 kΩ og en ± 5% tolerance.

Carbonfilmmodstande er markeret på flere måder.

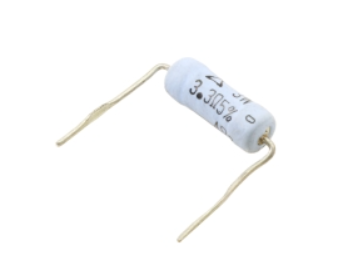

Figur 3. Direkte markeringsmetode på carbonfilmmodstand

Den direkte markeringsmetode viser modstandsværdien og enheden direkte på modstanden;Hvis der ikke bemærkes nogen tolerance, er det ± 20%.Tekstsymbolmetoden bruger tal og bogstaver-numre angiver værdien, og bogstaver viser decimalplacering og tolerance.Den digitale metode bruger tre cifre: de to første er betydelige tal, og den tredje er antallet af nuller.Tolerance vises med et brev.Farvekodemetoden, som vil blive forklaret næste, bruger farvede bånd til at repræsentere værdier og tolerance.

Carbon Film Modstand farvekode

Carbonfilmmodstande bruger et standardiseret farvekodningssystem til at indikere deres modstandsværdi, tolerance og undertiden temperaturkoefficient.Koden er repræsenteret af en række farvede bånd, der er trykt på modstandens krop.Hver farve svarer til en numerisk værdi eller multiplikator, som vist i den angivne tabel.

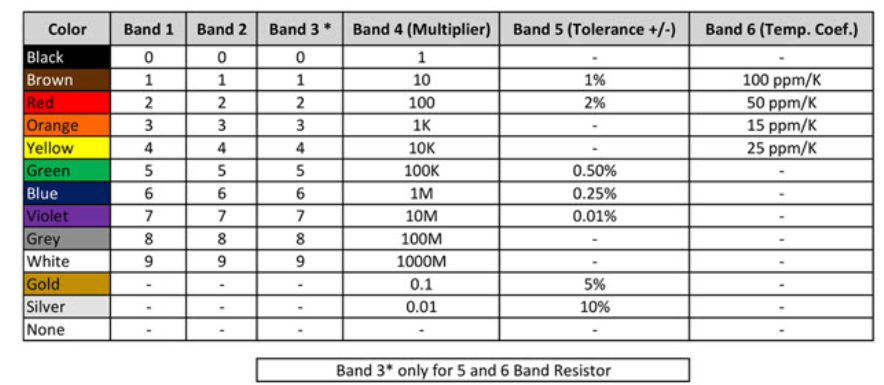

Figur 4. Carbon Film Modstand Farvekode

Bånd betyder:

• Bånd 1 & 2 - Første og anden markante cifre.

• Bånd 3- tredje ciffer (kun for 5- og 6-båndmodstande).

• Bånd 4 - Multiplikator (kraft på ti).

• Bånd 5 - Tolerance (værdien af værdi).

• Bånd 6-Temperaturkoefficient (skift med temperatur, kun for 6-bånd).

Farveværdier:

• cifre: sort (0), brun (1), rød (2), orange (3), gul (4), grøn (5), blå (6), violet (7), grå (8), hvid (9)

• Multiplikatorer: samme farver som cifre, guld (0,1), sølv (0,01)

• Tolerance: Brun (± 1%), rød (± 2%), guld (± 5%), sølv (± 10%), ingen (± 20%)

• temp.Koefficient: Brun (100 ppm/k), rød (50 ppm/k), orange (15 ppm/k), gul (25 ppm/k)

Eksempel:

Farver: rød, violet, gul, guld -> 27 × 10.000 = 270 kΩ27 × 10.000 = 270 kΩ27 × 10.000 = 270 kΩ ± 5%.

Tekniske specifikationer for carbonfilmmodstande

Parameter	Typisk Specifikation
Modstandsområde	1 Ω til 10 MΩ
Tolerance muligheder	± 1%, ± 2%, ± 5%, ± 10%, ± 20%
Indlæs livstabilitet	≤ ± 2% ændring efter 1000 timer ved klassificeret belastning
Maksimalt støjniveau	≤ 20 µV/V.
Temperaturkoefficient (TCR)	± 200 ppm/° C til ± 1500 ppm/° C
Spændingskoefficient	0,0005 %/V.
Maksimal driftstemperatur	150 ° C.
Effektvurdering	0,125 W til 2 W (afhængigt af størrelse)
Dielektrisk modståsspænding	Typisk 300 V til 700 V
Isoleringsmodstand	≥ 10⁹ Ω
Driftstemperaturområde	-55 ° C til +155 ° C
Svigtfrekvens	< 1 failure per 10⁶ hours
Miljøbeskyttelse	Belagt med epoxy eller lignende beskyttende materiale
Overholdelse	Opfylder ROHS, Reach og IEC Standards

Anvendelser af kulstoffilmmodstande

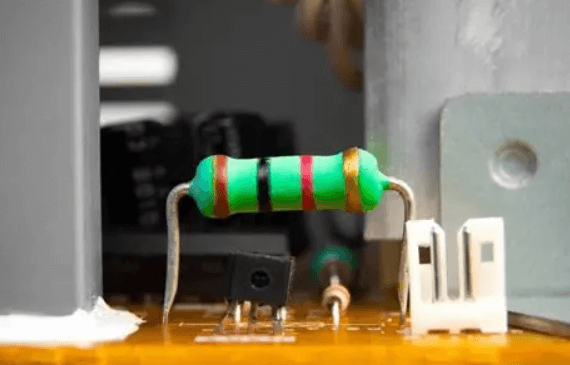

Figur 5. Karbonfilmmodstande bruger

• Højspændings strømforsyninger-Carbon-filmmodstande er ideelle til kredsløb, der kræver modstand mod spændinger op til 15 kV.

• Radar- og kommunikationssystemer-tåler højfrekvente og varmeintensive miljøer.

• Røntgen- og medicinsk billeddannelsesudstyr-Carbon Film Modstande fungerer pålideligt under forhøjede temperaturer og elektrisk stress.

• Laserteknologier - egnet til kredsløb, der er udsat for ekstrem varme og strømbølger.

• Forbrugerelektronik - ofte brugt i fjernsyn, radioer og lydenheder til signalstabilitet.

• Automotive Electronics-Carbon Film Modstand understøtter ydeevne i motorstyringsenheder (ECU'er) og andre varmeutsatte bilkredsløb.

• Industrielle maskiner - giver holdbarhed i strømregulatorer, motoriske kontroller og automatiseringssystemer.

• Målings- og testinstrumenter - sikrer nøjagtighed i præcisionsudstyr, der udsættes for forskellige temperaturer.

• Strømkonverteringssystemer - Carbon -filmmodstande bruges i invertere, UPS og andre systemer, hvor der kræves højspændingsstabilitet.

• Luftfarts- og forsvarsapplikationer - kritisk for systemer udsat for barske miljøer og krævende operationelle forhold.

Kulstoffilm modstande fordele og ulemper

Funktioner	Fordele	Ulemper
Temperaturstabilitet	Stabil modstand på tværs af skiftende temperaturer	Mindre stabile end metalfilmmodstande i Ekstreme termiske forhold
Støjpræstation	Lav elektrisk støj, ideel til lyd og præcisionskredsløb	Stadig støjende end metalfilm Alternativer
Omkostninger og tilgængelighed	Billig og bredt tilgængelig	Lavere ydeevne sammenlignet med Modstande af højere kvalitet
Fremstilling af præcision	Let at finjustere modstand ved hjælp af laser Trimning	Begrænset til standardtoleranceområder (± 2% til ± 10%)
Holdbarhed	Epoxy -belægning beskytter mod fugt og skade	Mindre holdbar i højlydighed eller ætsende miljøer
Modstandsområde	Tilbyder et bredt modstandsområde (1Ω til 10mΩ)	Begrænset ydelse ved høje frekvenser
Strømhåndtering	Understøtter fælles effektvurderinger (1/8W til 2w)	Ikke egnet til højeffekt eller Applikationer med høj præcision
Generel brug	Pålidelig for de fleste standard, ikke-kritiske Elektroniske applikationer	Anbefales ikke til missionskritisk eller Meget følsom elektronik

Carbon Film Modstand vs. anden modstand

Metalfilmmodstand Vs.Carbon Film Modstand

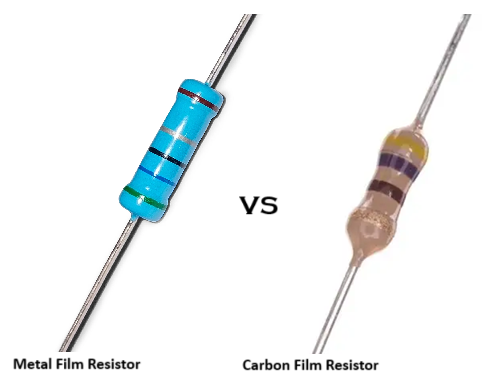

Figur 6. Metalfilmmodstande og carbonfilmmodstande

Funktion	Metal Filmmodstand	Kulstof Filmmodstand
Materiale	Tyndt metallag (normalt Nikkel-krom legering) deponeret på en keramisk stang.	Carbonfilm deponeret på en keramik substrat.
Konstruktion	Metalfilm er nøjagtigt trimmet (spiral klip) for at indstille modstand.	Carbonfilm er deponeret og formet til form modstand.
Tolerance	Meget stram tolerance, typisk ± 0,1% til ± 1%.	Højere tolerance, typisk ± 2% til ± 5%.
Temperaturkoefficient	Lav (± 50 til ± 100 ppm/° C), stabil med Temperaturændringer.	Højere (± 200 til ± 500 ppm/° C), mindre stabil med temperatur.
Støjniveau	Meget lav støj på grund af ensartet metal film.	Højere støj på grund af granulært kulstof sammensætning.
Stabilitet og pålidelighed	Meget stabil over tid og Miljøforhold.	Mindre stabil;kan drive med alder og Miljøændringer.
Modstandsområde	Bred rækkevidde: Typisk fra et par ohm til Flere MΩ.	Moderat rækkevidde: Typisk fra nogle få Ohms til et par MΩ.
Effektvurdering	Generelt lavere effektvurdering sammenlignet med Carbonfilm af lignende størrelse.	Lidt højere effektvurdering for samme størrelse.
Frekvensrespons	Fremragende til højfrekvent Anvendelser (lav induktans og kapacitans).	Ikke så god til høje frekvenser;højere induktans.
Temperaturstabilitet	Meget god - minimal ændring med Temperatur V ariat ion.	Dårligere - modstand kan variere markant med temperatur.
Spændingskoefficient	Meget lav;Modstanden forbliver stabil under spænding.	Højere;Modstand kan ændre sig med påført spænding.
Holdbarhed	Mere følsom over for bølge og overbelastning betingelser.	Bedre tolerance over for overbelastning og bølger.
Koste	Dyrere på grund af præcision Fremstilling.	Billigere, meget brugt til general formål.
Applikationer	Præcisionskredsløb, lavt støj Forstærkere, måleinstrumenter, højfrekvente anvendelser.	Generelt elektronik, forbruger Enheder, applikationer, hvor præcision ikke er kritisk.
Farvekode	Standard modstand mod farvekode.	Standard modstand mod farvekode.
Typiske størrelser	Fås i standard gennemgående hul og SMD -pakker.	Fås også i standard gennemgående hul og SMD -pakker.
Levetid	Længere levetid i stabil drift betingelser.	Kortere levetid sammenlignet med metalfilm, Især under stress.
Almindelige wattage -ratings	1/8W, 1/4W, 1/2W, 1W (typisk lavere For præcisionstyper).	1/4w, 1/2w, 1w, 2w (kan håndtere lidt mere magt).

Carbon sammensætningsmodstand Vs.Carbon Film Modstand

Mens begge tjener den samme grundlæggende funktion af at begrænse strøm og kontrollerende spænding, er de forskellige i konstruktion, ydeevneegenskaber, stabilitet og applikationer.

Funktion	Kulstof Sammensætningsmodstand (CCR)	Kulstof Filmmodstand (CFR)
Konstruktion	Lavet af en blanding af kulstofpulver og En bindende harpiks, støbt til et fast cylindrisk legeme.	Lavet ved at deponere en tynd kulstoffilm på et keramisk underlag.
Fremstillingsproces	Carbonpartikler blandes med en Binder, presset og bagt.	Carbonfilm deponeres (normalt via Kemisk dampaflejring) og spiralskåret for at justere modstanden.
Modstandsområde	Typisk 1 Ω til 22 MΩ	Typisk 1 Ω til 10 MΩ
Tolerance	Dårlig (± 5% til ± 20%)	Bedre (± 1% til ± 5%)
Temperaturkoefficient	Høj (modstand varierer markant med temperatur)	Lavere end CCR (mere stabil med Temperaturændringer)
Støjniveau	Høj (genererer mere elektrisk støj)	Lav (mindre støj på grund af ensartet film struktur)
Stabilitet	Mindre stabil over tid og med Miljøforhold	Mere stabil og pålidelig over lang Perioder
Effektvurdering	Kan håndtere korte bursts af høj energi (overspændingsevne)	Lavere overspændingsbehandlingsevne
Størrelse	Større for en given modstand og magt Bedømmelse	Mindre og mere kompakt
Koste	Normalt dyrere at producere	Generelt billigere end CCR
Levetid	Kortere på grund af drift og nedbrydning	Længere levetid på grund af stabil konstruktion
Frekvensrespons	Dårlig ved høje frekvenser	Bedre højfrekvent ydelse
Aktuel brug	Sjældent brugt i moderne elektronik, hovedsageligt til specifikke overspændingsapplikationer	Ofte brugt i de fleste elektroniske enheder i dag

Konklusion

Carbon -filmmodstande tilbyder en god balance mellem ydeevne og pålidelighed.De giver lav støj, stabil modstand og kan håndtere en række temperaturer.Selvom de er mindre præcise end metalfilmmodstande og ikke så holdbare som nogle andre typer, er de stadig et fremragende valg til standardapplikationer.Deres enkle konstruktion og beskyttelsesbelægning sikrer langvarig drift.Gør dem til en betroet komponent i mange elektriske og elektroniske systemer.
