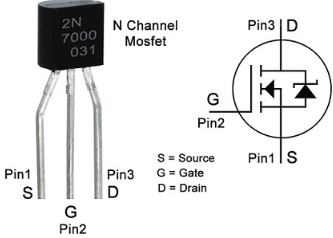

Figur 1: N-kanal MOSFET-diagram
En N-kanal MOSFET (metaloxid-halvlederfelt-effekttransistor) er en elektronisk switch, der styrer, hvordan strømmen strømmer gennem et kredsløb. Det har tre terminaler: port, dræn og kilde, bygget på en N-type sti inde i silicium af P-type.Et tyndt oxidlag isolerer porten fra resten af enheden, så næsten ingen strøm strømmer ind i selve porten.
Med porten på den samme (eller lavere) spænding end kilden, er MOSFET slukket og blokerer strømmen mellem drænet og kilden.Når du hæver porten et par volt over kilden, trækker et elektrisk felt en ledende kanal mellem dræning og kilde, der tænder enheden på, så elektroner kan strømme fra drænet til kilden.
En N-kanalforbedringsmodus MOSFET er som en lille switch, der kontrollerer elektricitet. Det meste af tiden er kontakten slukket, så ingen elektricitet flyder gennem den. Men når du tilføjer en positiv spænding til porten, tændes den og lader elektricitet flyde fra drænet til kilden. Da den kun tændes, når porten får den ekstra spænding, kaldes den forbedringstilstand. Denne type MOSFET forbedrer turn-on og slukkes hurtigt, håndterer mere strøm end lignende switches og spilder ikke meget energi.

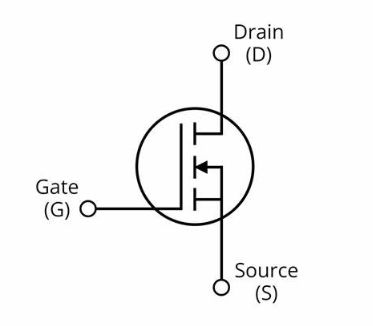

Figur 2: N-kanalforbedringstilstand MOSFET-symbol
Inde i MOSFET er en plade af P-type silicium med to N-type regioner, dræning og kilde.Med porten ved samme spænding som kilden er der ingen N-type sti, der forbinder drænet til kilden, så strøm ikke kan flyde.
At hæve porten over kilden med mindst tærskelspændingen (VTH) skaber et stærkt elektrisk felt.Dette felt trækker frie elektroner til overfladen og inverterer den tynde skive p-silicon i N-type materiale og danner en ledende kanal.
Med kanalen på plads lader påføring af en positiv dræning-til-kilde-spænding elektroner rejse gennem den.Jo højere gate-to-source-spænding (VGS), jo bredere (og lavere modstand) bliver kanalen, så mere strøm (ID) kan flyde.
• Lineær (ohmisk) region: Når drænet-til-kilde-spændingen (VDS) er lille, opfører MOSFET sig som en variabel modstand;ID stiger groft lineært med VDS.
• Mætningsregion: Når VDS nærmer sig VGS-VTH, klemmer kanalen sig nær afløbet og ID-niveauer fra;Enheden fungerer nu som en aktuel kilde indstillet af VGS.
• Det behøver næsten ingen portstrøm, så det sparer strøm.
• Det tænder og slukker meget hurtigt, hvilket gør det ideelt til højhastighedskredsløb.
• Dens lave resistens skærer varme og øger effektiviteten.
• Det kan håndtere mere strøm end en MOSFET i lignende størrelse.
• Det fungerer med portspændinger på logikniveau, så en mikrokontroller kan køre den direkte.
• Det er kompakt, overkommelig og let at finde til de fleste designs.

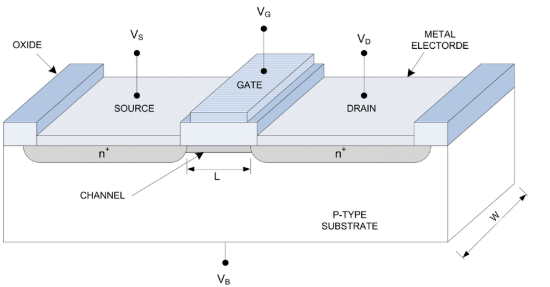

Figur 3: Enhedsstruktur af N-kanals forbedringsmodus MOSFET
Dette diagram viser den interne struktur af en N-kanals forbedringsmod-tilstand MOSFET.Det er bygget på et P-type substrat, som er basismaterialet.Dertil kommer, at der er to N+ -regioner kaldet kilden og drænet, som er terminalerne, hvor strømmen kommer ind og forlader enheden.Porten er placeret mellem dem og adskilt fra underlaget med et tyndt oxidlag.Denne oxid fungerer som en isolator, så ingen strøm strømmer ind i porten.
Når porten (VG) får en positiv spænding, tiltrækker den elektroner under portområdet og danner en kanal mellem kilden og drænet.Dette gør det muligt for strøm at strømme fra drænet (VD) til kilden (VS).Hvis der ikke er nogen spænding ved porten, dannes kanalen ikke, og MOSFET forbliver væk.VB -mærket i bunden viser den spænding, der påføres kroppen eller substratet.
Bruges til at tænde og slukke enheder i strømkredsløb som DC-DC-konvertere, strømforsyninger og batteribeskyttelsessystemer.
Almindeligvis findes i H-Bridges og PWM-kredsløb til kørsel af DC-motorer og steppermotorer.
Bedst til at køre højstrømbelastninger såsom lamper, varmeapparater og relæer.
Brugt i analoge kredsløb til at forstærke små signaler i lyd-, RF- og sensorsystemer.
Hovedkomponenten i opbygning af enfaset eller trefaset invertere til solcellepaneler eller UPS-systemer.
Brugt som switches i logikniveau kredsløb og mikrokontroller GPIO-grænseflader.
Brugt med PWM til at kontrollere LED -lysstyrke i belysningsapplikationer.
Hjælper med at skifte og beskytte battericeller til opladning og udledning af cyklusser.
|
Funktion |
N-kanalforbedringstilstand |
N-kanals udtømningstilstand |
|
Standardtilstand (ingen portspænding) |
SLUKKET
(ingen aktuelle strømme) |
PÅ
(nuværende flyder) |
|
Tænd hvornår |
Port
Spænding er positiv (vGSthreshold) |
Port
Spænding er nul eller positiv |
|
Kontroladfærd |
Behov
En positiv spænding til at udføre |
Kan
slukkes ved at anvende en negativ spænding |
|
Symbol (kanallinie) |
Brudt
linje mellem drænet og kilden |
Solid
linje mellem drænet og kilden |
|
Brug sag |
Fælles
ved skifte- og strømansøgninger |
Brugt
I analoge og specielle kontrolapplikationer |
|
Tilgængelighed |
Bredt
Tilgængelig og ofte brugt |
Mindre
almindeligt, typisk brugt i nichekredsløb |
|
Strømeffektivitet |
Høj
Effektivitet i skift |
Mindre
Effektiv på grund af standardledning |
|
Ligheder |
|
|
Funktion |
N-kanal
& P-kanalforbedringstilstand MOSFETS |
|
Type |
Begge
er forbedring-mode MOSFET'er |
|
Kontrolmetode |
Begge
Kræv en spænding, der påføres porten for at tænde. |
|
Struktur |
Begge
har tre terminaler: gate, dræn, kilde |
|
Anvendelsesområder |
Brugt
Ved skift, forstærkning og strømstyringskredsløb |
|
Høj inputimpedans |
De
Gate trækker meget lidt strøm. |
|
Hurtig skift |
Egnet
til højhastigheds digitale og magtapplikationer |
|
Forskelle |
||
|
Funktion |
N-kanal
Mosfet |
P-kanal
Mosfet |
|
Standard ledningsretning |
Strøm
strømmer fra drænet til kilden |
Strøm
strømmer fra kilde til dræning |
|
Krav til portdrev |
Drejer
på når gate er positiv i forhold til kilden |
Drejer
på når porten er negativ i forhold til kilden |
|
Luftfartsselskabers mobilitet |
Anvendelser
Elektroner (højere mobilitet) |
Anvendelser
huller (lavere mobilitet) |
|
Skifthastighed |
Hurtigere |
Langsommere |
|
RDs (on) |
Sænke |
Højere |
|
Brugt i skiftende side |
Lav side
skift |
Høj side
skift |
|
Effektivitet |
Mere
Effektiv ved højere strømme |
Mindre
effektiv til høj strøm |
Før du vælger en MOSFET, skal du forstå spændingen og de nuværende krav til din belastning.Den valgte MOSFET skal have ratings højere end den maksimale spænding og strøm i dit kredsløb for at sikre sikker og pålidelig drift.
Dette er den maksimale spænding MOSFET kan blokere mellem drænet og kilden.Sørg for, at VDS -klassificeringen overstiger forsyningsspændingen i din applikation for at undgå elektrisk sammenbrud.
Denne bedømmelse viser, hvor meget nuværende MOSFET kan håndtere uden skader.Vælg en MOSFET med en strøm, der er højere end dit kredsløbs maksimale strømstrøm.
Porttærskelspændingen er den minimale spænding, der er nødvendig for at tænde MOSFET.Vælg en MOSFET med en lav tærskelspænding for at sikre, at den tænder fuldt ud, især når det drives af lavspændingskontrolsignaler.
RDS (ON) henviser til modstanden mellem drænet og kilden, når MOSFET er tændt.En lavere værdi betyder bedre effektivitet og mindre varmeproduktion under drift.
Gate Charge påvirker, hvor hurtigt MOSFET kan tænde og slukke.Lavere portopladning tillader hurtigere skifte, hvilket er vigtigt i højhastigheds- eller PWM-baserede kredsløb.
Termisk modstand indikerer, hvor godt MOSFET kan håndtere varme.Lavere termisk modstand hjælper med at forhindre overophedning.Sørg for korrekt termisk styring med tilstrækkelig køleforkast, hvis det er nødvendigt.
N-kanal MOSFETs er hurtige, kraftfulde og store til mange elektroniske projekter.De hjælper med at kontrollere motorer, lys, batterier og mere.Fordi de sparer energi og fungerer godt med små kredsløb, bruges de overalt i dag.Nu er det tid til at købe i bulk for at imødekomme den stigende efterspørgsel og støtte smarte, energibesparende design på dagens elektronikmarked.
OM OS
Kundetilfredshed hver gang. Gensidig tillid og fælles interesser.
Spænding og strøm forklaret
2025-05-12
Forståelse af langsomt blæser vs. hurtige sikringer
2024-06-13
De fleste MOSFET'er med små signaler kan fungere uden køleplade, hvis strømafledning er lav.Men til applikationer med høj strøm eller højeffekt er der behov for en køleplade eller korrekt termisk styring for at forhindre overophedning og enhedsfejl.
Hvis portspændingen ikke når tærskelspændingen (VGS (TH)), vil MOSFET holde sig væk eller kun tænde.Dette kan forårsage høj modstand, opbygning af varme og upålidelig skift.
Ja, men det kræver et mere komplekst kredsløb.Da MOSFET'er er ensrettede, bruges de i halvbro eller fuldbro-arrangementer til at kontrollere AC-belastninger effektivt.
Brug komponenter som flyback-dioder (til induktive belastninger), zenerdioder eller kortvarige spændingsundertrykkere (TV'er) for at beskytte MOSFET mod skader forårsaget af spændingspidser over drænkilden eller gate-source-terminalerne.
Det afhænger af MOSFET -typen.MOSFET'er på logikniveau kan tænde fuldt ud med 3,3V eller 5V signaler fra mikrokontrollere.Standardniveau MOSFETs kan have brug for 10V eller mere ved porten til fuld switching.
