Hvad er LED'er: Symboler, struktur, funktion, applikationer osv.
2025-12-03 4181

LED'er eller lysemitterende dioder er små elektroniske komponenter lyser, når en elektrisk strøm passerer gennem dem.De bruges til mange ting vi ser hver dag, såsom lys, skærme, skilte og elektronik enhed. Dette indhold forklarer, hvad LED-lys er, hvordan de fungerer, dele, typer, anvendelser og hvordan de sammenlignes med andre pærer.

Kategori

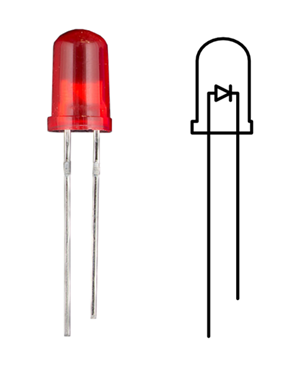

Figur 1. Lysdiode

Hvad er LED-lys?

En LED lys eller Lysemitterende dioder er en halvleder enhed, der producerer lys, når en elektrisk strøm påføres strømmer gennem det, en proces kaldet elektroluminescens.LED er konstrueret fra p-n junction materiale, hvor elektroner og huller kombineres for at danne frigiver energi i form af fotoner, der skaber lys. Farven på dette Lyset afhænger af det anvendte halvledermateriale, hvilket giver mulighed for LED'er lavet i en række forskellige farver, herunder synligt lys, infrarødt og ultraviolet. LED-lys er meget energieffektive, genererer meget lidt varme, tænder øjeblikkeligt og har en lang levetid, hvilket gør dem ideelle til brug i blinklys, displays, lyssystemer, billygter og mange andre enheder dagligdags elektroniske enheder.

Lysdiodesymbol

Figur 2. Lysdiodesymbol

Billedet viser standardkredsløbssymbolet for en LED lys (Gløder Diode). Den venstre side af symbolet har den positive terminal, repræsenteret ved trekant, er den positive terminal, hvor strømmen kommer ind enhed. Den højre side har katoden, vist som en lodret linje, det er katoden, hvor strømmen går. LED'en lyser bare når der løber strøm fra anoden til katoden, det vil sige, de skal fremadrettet skævhed. To pile, der peger udad fra dioden, indikerer Denne komponent udsender lys, hvilket er det, der adskiller LED'er fra en almindelig diode.

Opbygning af lysemitterende dioder

Figur 3. Struktur af en lysemitterende diode

Billedet illustrerer den grundlæggende struktur af en LED, og viser hvordan Enheden er bygget inde. Indeni er der en gennemsigtig kuppel to halvlederområder: a P-type region og en Type N region. De danner PN-krydset, hvor lys genereres. Når LED'en lyser Forward bias (anode forbundet til anode og katode forbundet til anode negativ), elektroner fra N-type materiale og huller fra P-type materiale materialer rekombinerer i krydset. Denne rekombination frigiver energi som lys, repræsenteret af pile, der peger opad diagram. LED'en er placeret inde i et gennemsigtigt hus, hvilket tillader udsender lys for at undslippe, mens den beskytter halvlederen.Base understøtter den indre struktur og forbindes med to eksterne ledere, den positiv pol (+) og negativ pol (-).Dette er en enkel, men præcis repræsentation af den interne struktur af en LED.

Light Emitting Diodes Emballage

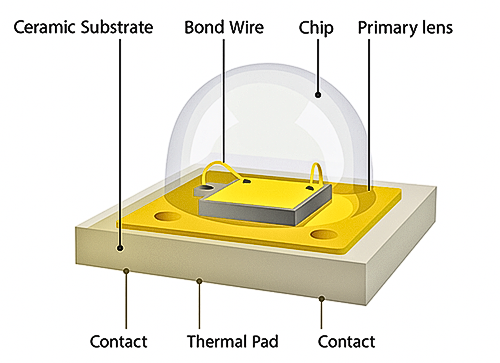

Figur 4. Lysemitterende diodeemballage

Dette billede viser en enkel visning af LED-emballage, fremhævet hoveddelene, der udgør LED'ens drift. Det keramiske underlag danner basen og giver god mekanisk støtte og varmeafledning. Frem for alt Placer LED-chips, som er halvledere, der producerer rigtigt lys. Tynde bindingstråde forbinder chippen til kontaktpuderne, hvilket tillader strøm løber ind i enheden. En varmepude hjælper med at eliminere varme genereret af chippen for at holde LED'en kølig og effektiv Hele strukturen er dækket af en hovedlinse, en gennemsigtig kuppel beskytter chippen og former det udsendte lys. Dette diagram giver en nem måde at forstå, hvordan man installerer inde i et pakket LED-lys.

Hvordan fungerer lysemitterende dioder?

LED-lys virker ved at omdanne elektrisk energi til lys. Indeni er det To halvlederlag, kaldet P-type og N-type, danner en PN kryds. Når LED'en er tilsluttet korrekt, elektronerne og hullerne gå hen imod hinanden og mødes i krydset. Når de kombineres, de frigiver energi i form af lys. Lysets farve afhænger af materialer, der anvendes i LED-lys. Denne enkle proces tillader LED-lys producerer stærkt lys og bruger meget lidt energi.

Oprindelse og historie af lysemitterende dioder

Idéen bag LED-lys startede i begyndelsen af 1900-tallet, da H.J.Ring bemærket, at nogle materialer kunne gløde, når en elektrisk strøm passerede gennem dem.in 1927, Oleg Losev, En russisk opfinder studerede denne glødende effekt i detaljer og skabte den den første LED-lignende enhed, selvom den ikke blev brugt i praksis elektronik endnu. Den første rigtige og brugbare LED blev skabt i 1962 af Nick Holonyak Jr.., der skabte en lille LED, der lyste rødt. I de følgende år udviklede forskere LED'er i flere farver og i 1972, George Crawford producerer en lysere gul LED. Den originale blå LED vises også i 1970'erne, men de var meget glansløse. Det store gennembrud kom i 1990'erne, hvornår Shuji Nakamura, Isamu Akasakiog Hiroshi Amano udvikle sig lyse blå LED'er bruger galliumnitrid. Dette gør hvide LED'er mulige, fører til udbredt brug af energieffektiv LED-belysning i boliger, kontorer, skoler og mange andre steder i dag.

Lysemitterende diode forspændingskredsløb

For at få LED'en til at lyse skal den tilsluttes fremad.Dette betyder, at strømforsyningens positive pol forbindes med den positive pol og Katoden forbinder til katoden. Når LED-lyset er tændt fremadrettet, strømmer strøm gennem den og tillader den at udsende lys. LED'er er dog meget følsomme over for høj strøm.Hvis for meget strøm smelter, kan LED'en brænde ud. For at forhindre dette tilføjes en seriemodstand til kredsløbet. Denne modstand begrænser strømmen og holder LED'en tændt sikkert.

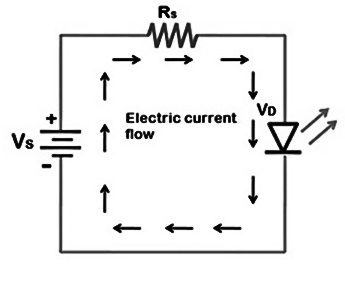

Figur 5. LED-forspændingskredsløb

Værdien af modstanden kan findes ved hjælp af formlen:

I = (Vs − Vd) / R

Hvor:

mig = LED strøm

vs = forsyningsspænding

F.eks = LED fremadspænding (ca. 1,8–2,2V for rød, 2,8–3,3V for hvid/blå)

R = modstandsværdi

De fleste små LED-indikatorer fungerer sikkert ved 10–20 mA. High-power LED'er bruger mere strøm, men kræver også specielle drivere og køleplade. Hvis LED'en er tilsluttet i den modsatte retning, vil den ikke lys og brug af for meget omvendt spænding kan beskadige den.

Typer af lysemitterende dioder

LED-lys findes i mange typer, og hver type er lavet til forskellige formål. formål. Nogle er ekstremt små indikatorlys, andre er meget kraftige til belysning, og nogle kan endda ændre farve eller skabe usynligt lys.Her er det De mest populære typer af LED-lys og deres anvendelser.

Miniature LED (LED-indikator) - Det er små lysdioder, du ser i hverdagens enheder. De bruges som små lys, der indikerer, om noget er ON eller OFF. Du kan finde dem i fjernbetjeninger, legetøj, opladere og elektroniske tavler. Det gør de ikke kræver meget energi og lyser ofte ved brug af en lille elektrisk strøm.

Højeffekt LED-lys - Høj kapacitet LED'er er lavet til at producere meget stærkt lys. De kan klare meget mere mere strøm end almindelige små lysdioder. Disse LED'er bruges til ting som f.eks lommelygter, billygter, gadelygter og indendørslys. Fordi de varmer op, har de ofte brug for en radiator for at holde sig kølige.

SMD LED'er (Surface Mount LED'er) - Disse lysdioder er meget små og er monteret direkte på overfladen af kredsløbet brædder. I dag er de populære og kommer i mange størrelser, såsom 2835, 3528, 5050 og 5630. SMD-LED'er, der bruges i LED-stribelys, TV'er baggrundsbelysning, skilte og de fleste moderne LED-pærer.Det er de kendt for at være Lyse og effektive.

COB LED (chip om bord) - COB LED'er har mange små LED-chips grupperet tæt sammen på én bord. Fordi chipsene er tæt på hinanden, udsender de lyd stærk, jævn lys og ingen synlige "prikker". De findes i spotlights, forlygter, spotlights og andre typer belysning, der kræver bredt, jævnt lys.

RGB LED'er - RGB LED'er indeholdt tre farver inde i en LED: Rød, Grøn og Blå. Ved at blande disse tre farve, de kan lave næsten enhver farve du ønsker. De kan ændre farven glat og påført i dekorative lys, LED-strips, gaming farverigt sæt, scenebelysning og skærme.

Infrarød LED (infrarød LED) - IR LED'er udsender lys, som vi ikke kan se, fordi det er i det infrarøde område rækkevidde. Selvom vi ikke kan se det, kan enheder. Det er derfor infrarøde LED'er ses i fjernbetjeninger, nattesynskameraer, automatiske døre og mange forskellige typer sensorer.

UV LED (Ultraviolet LED) - UV LED-lys producerer ultraviolette stråler, der er usynlige for vores øjne. Disse LED'er bruges til vand- og overfladesterilisering, tørring eller hærdning plastik, falske penge test og i videnskabelige instrumenter. Det skal de være Håndteres med forsigtighed, da for meget UV-stråler kan være skadeligt.

To-farve og tre-farve LED-lys - Tofarvede LED'er har to farver i en LED. Trefarvede LED'er har tre farve. De kan skifte farve eller vise blandede farver afhængigt af måden de er forbundet. Disse lysdioder bruges i skilte, kontrolpaneler, Simple indikatorer og displaypaneler.

LED-lys blinker - Blinkende LED lys De blinker af sig selv. De har et lille kredsløb inde i dem, der hjælper dem tænde og slukke automatisk. De bruges i legetøj, små advarsler lys, dekorationer og enkle signalapparater.

OLED (organisk LED) - OLED Fremstillet af specielle organiske materialer (kulstofbaseret), der lyser når strøm går gennem dem. Disse lysdioder kan være ekstremt tynde, Fleksibel og giver lyse, skarpe farver. De bruges i moderne applikationer Højkvalitets tv'er, smartphones, smarture og skærme.

LED I-V kurvekarakteristika

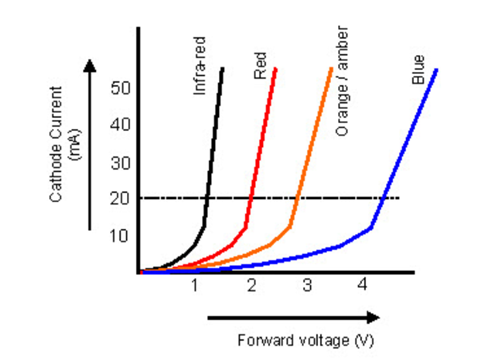

Figur 6. I-V-kurvekarakteristika for LED'er

I-V-kurven for en LED viser den strøm, der løber gennem den på et givet tidspunkt forskellige spændingsniveauer, og det hjælper med at forklare, hvordan interne LED'er fungerer kredsløb. Når en LED er forbundet i fremadgående retning (anode til anode, katode til katode), i begyndelsen flyder meget lidt strøm. Én gang spænding når fremadspændingen af LED'en, som typisk er omkring 1,6–2,0 V for rød, 2,0-2,2 V for gul og rav, 2,0-3,2 V for grøn og 2,8-3,6 V for blå og hvid stiger strømmen hurtigt. På grund af denne strøm Hvis stigningen er for stærk, er der behov for en modstand eller konstantstrømregulator for at forhindre det beskytter LED'en mod overdreven strøm. I omvendt polaritetstilstand (tilsluttet omvendt), løber der næsten ingen strøm, men en for stor omvendt spænding kan beskadige LED'en, fordi LED'en ikke er designet til at blokere baglæns højde spænding. Forskellige LED-farver har forskellige I-V-kurver på grund af hver farve farve bruger et andet halvledermateriale, hvilket giver det en forskellige fremadspændinger.

Fordele og ulemper ved LED-lys

Fordele ved LED-lys:

Brug mindre energi – LED-lys bruger meget mindre strøm end andre pærer.

Holder længe - De kan fungere i mange år, før de skal udskiftes.

Meget skarpt - LED-lys kan producere skarpt, klart lys i en række forskellige farver.

Opbevares køligt - De bliver ikke for varme, hvilket gør det mere sikkert at bruge.

Hård og holdbar - LED-lys er svære at bryde, fordi de ikke har nogen knækkelige dele.

Miljøvenlige - De er energieffektive og indeholder ikke giftige materialer.

Instant On - LED lyser med det samme uden opvarmningstid.

Lille størrelse - De kan gøres meget små til mange forskellige enheder.

Ulemper ved LED-lys:

Højere startomkostninger - De koster mere at købe end almindelige pærer.

Kan blive påvirket af varme - LED-lys fungerer muligvis ikke godt, hvis de bliver for varme.

Har brug for en strømbegrænsende modstand eller driver - Uden en ordentlig strømstyring kan LED'en brænde ud.

Lys kan ændre sig over tid - Nogle LED-lys kan langsomt skifte farve eller blive svagere over tid.

Retningsbestemt belysning - LED'er lyser i én retning, så yderligere komponenter kan være nødvendige for at transmittere lyset.

Anvendelser af lysemitterende dioder

Indikatorlys - Bruges i enheder som opladere, tv'er og computere til at vise strøm- eller aktivitetsstatus.

Elektronisk skærm - Findes i telefonskærme, digitale ure, resultattavler og udendørs skilte.

Belysningssystem - Bruges i hjem, kontorer, gader, lommelygter, billygter, fordi de giver stærkt, effektivt lys.

Trafiksignaler og sikkerhed - Anvendes i trafiklys, bremselys, blinklys og advarselsskilte på grund af deres hurtige responstid.

Baggrundslyskilde - Bruges bag LCD-skærme i skærme, tv'er og kontrolpaneler for at forbedre synlighed.

Infrarød enhed - Infrarøde lysdioder vises i fjernbetjeninger, nattesynskameraer, automatiske døre og forskellige sensorer.

Medicinske og videnskabelige instrumenter - Anvendes i UV-sterilisatorer, tandudstyr, fototerapiudstyr og laboratorieinstrumenter.

Kommunikationsteknologi - Anvendes i fiberoptiske kabelsystemer til at sende information i form af lyssignaler.

Dekorativ belysning - Anvendelser i LED-striber, stemningsbelysning, scenelys og feriedekorationer for at skabe farverige effekter.

Bilelektronik - Anvendes i instrumentbrætter, interiørlys, forlygter og signallys på grund af deres lange levetid og pålidelighed.

Sammenlign dioder og LED'er

funktion	dioder	LED lys (Lysemitterende diode)
Definition	Lad strømmen flyde flyder i én retning	Udsender lys når elektrisk strøm løber gennem den
Hovedanvendelser	berigtigelse, beskyttelse, omskiftning	Belysning, indikator, display
Lysudgang	Ingen produktion synligt lys	Skaber synlige, IR, eller ultraviolette stråler
Fremadgående spænding	Lav: 0,3-0,7 V	Højere: 1,6–3,6 V (afhænger af farve)
Materialer	Silicium eller germanium	GaAs, GaP, GaN, InGaN, AlGaInP osv.
Nuværende kontrol	Mindre følsom;hyppige ingen modstand nødvendig	Har brug for en modstand el driver til at begrænse strøm
Varmeproduktion	Lav temperatur	Skab lys og lidt varme
Responstid	Langsommere end LED-lys	Meget hurtig, lys straks
Omkostninger	Normalt billigere	Omkostningerne er højere i sammenligning almindelige dioder
Ansøgning	Strømforsyninger, skære, rette	Lys, indikatorlys, Trafiklys, skærme

LED-pærer vs traditionelle pærer

LED-pærer er meget mere effektive end traditionelle pærer, fordi de Bruger mindre strøm, holder længere og genererer meget lidt varme. De er også holdbare og miljøvenlige. Traditionelle pærer kan koste mindre at købe, men de bruger mere strøm, brænder hurtigere og kan blive meget varme.

funktion	LED lys pære	traditionelle Glødepærer (glødelampe / halogen / fluorescerende)
Energiforbrug	Meget lav energi forbrug	Brug mere elektricitet
Lang levetid	lang levetid (15.000-50.000 timer)	Livet er kort (1.000-8.000 timer)
Varmeydelse	Hold dig rolig; lidt varme	Generer meget varme
Lysstyrke	Lyse og effektive med mindre kraft	Har brug for mere styrke samme lysstyrke
Omkostninger	Højere startomkostninger	Køb billigere
Driftsudgifter	Meget lav (spar penge over tid)	Høje el-omkostninger
Holdbarhed	Stærk og stødsikker	Skrøbelig; går let i stykker
Miljøpåvirkning	Miljøvenlig, nej kviksølv	Nogle typer indeholder kviksølv (fluorescerende), spilder mere energi
On/Off	Øjeblikkelig, nej opstartstid	Nogle har brug for opvarmning (fluorescens)
Farvemuligheder	Mange farver og toner tilgængelig	Normalt begrænset til Varme eller kølige hvide mennesker
Termisk sikkerhed	Sikker at røre ved; lav risiko for forbrændinger	Kan være ekstremt varmt
Lys retning	Orientering (fokus lys)	Ingen retning (lys spredes overalt)

Konklusion

LED-lys er vigtige, fordi de er energieffektive, har lang levetid og for stærkt lys. I dag bruges de næsten overalt, lige fra simple Indikatorer til boligbelysning og store skærme. Forstå, hvordan du bruger LED-lys arbejde hjælper os med at forstå, hvorfor de betyder noget i nutidens teknologi.
