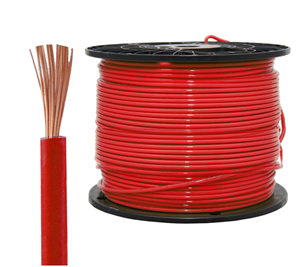

Hvad du bør vide om 10 Gauge Wire og dens Amp grænser
2025-11-11 10437

10 Gauge Wire er almindelig i mange hjem og små kommercielle kredsløb, men dens forstærkerværdi ændres afhængigt af materiale, isolering og installationsforhold.At kende disse grænser hjælper med at forhindre overophedning og holder systemet sikkert.I denne artikel kan vi diskutere, hvor mange ampere for 10 gauge ledninger, hvornår ampaciteten skal reduceres, kabeltyper, ratings, fordele, wattkapacitet, farvekoder og installationstrin.

Katalog

Amp Rating Guide for 10 Gauge Wire

Ampacity af 10 gauge ledning afhænger af lederens materiale, isolationsklassificering og udstyrstemperaturgrænser.NEC-tabeller giver basisværdier under standardforhold (30°C omgivende og op til tre strømførende ledere).

10 AWG kobber

30 A ved 60°C

35 A ved 75°C

40 A ved 90°C

10 AWG aluminium eller CCA

25 A ved 60°C

30 A ved 75°C

35 A ved 90°C

Selvom isolering med højere temperatur understøtter højere kapacitet, er det meste udstyr begrænset til 60°C eller 75°C afslutninger.For generelle forgreningskredsløb begrænser NEC smålederregler 10 AWG kobber til en 30 A afbryder og 10 AWG aluminium til 25 A.

Hvornår skal ampaciteten reduceres?

Du skal sænke en lednings kapacitet, når visse forhold får den til at varme op mere end normalt.En almindelig situation er, når flere strømførende ledninger er bundtet sammen.Hvis der er 4 til 6 ledninger, er ampaciteten reduceret til 80 procent af dens normale værdi.Hvis der er 7 til 9 ledninger, falder det til 70 procent.Områder med høj temperatur, såsom lofter eller mekaniske rum, kan også fremtvinge en korrektion, fordi den ekstra varme påvirker, hvor meget strøm ledningen sikkert kan bære.Selv efter at disse justeringer er foretaget, skal afbryderstørrelsen stadig følge udstyrsgrænserne og reglerne for små ledere.

Bedømmelser for 10 gauge kabel

Spænding- De fleste 10 AWG-kabler er normeret til 600 V, velegnet til bolig- og kommercielle applikationer.

Temperatur- PVC-isolering brugt i NM-B og UF-B kabel er typisk normeret til 60°C eller 75°C, mens XLPE-isolering fundet i XHHW-2 og USE-2 er normeret til drift op til 90°C.

Miljøanvendelse- NM-B bruges til indendørs tørre steder, mens UF-B og USE-2 er velegnede til våde, fugtige eller underjordiske områder.THHN, THWN-2 og XHHW-2 er almindelige i rør, og USE-2 eller RHW-2 bruges ofte til udendørs udsatte installationer.

Watt kapacitet på 10 gauge ledning

Brug formlen:

Watt = volt × ampere

Kobber 10 AWG ledning kan bære op til 30 ampere, hvilket giver dig omkring 3.600 watt ved 120 volt og 7.200 watt ved 240 volt.

Aluminium 10 AWG ledning er normeret til 25 ampere, hvilket giver omkring 3.000 watt ved 120 volt og 6.000 watt ved 240 volt.

Kontinuerlige belastninger (kører 3+ timer) bør begrænses til 80 % af kapaciteten.

Forskellige slags 10 gauge kabel

THHN / THWN-2- Anvendes i rør til tørre, fugtige eller våde steder.Nominel 600 V og understøtter 90°C drift.Ideel til private og kommercielle feeders og filialkredsløb.

NM-B (Romex)- Kun indendørs kabel til tørplacering, der bruges til apparater og generelle ledninger.Ikke egnet til våde områder eller udendørs.

UF-B- Direkte nedgravningskabel med en fugtafvisende kappe.Fælles for udvendige foderautomater, pumper og landskabskraft.

XHHW-2- Tværbundet polyethylenisolering håndterer varme godt og fungerer på våde eller tørre steder.Fantastisk til lange løbeture eller varme rum som lofter.

BRUG-2 / RHH / RHW-2- Udendørs klassificerede, sollysbestandige ledere er ofte opført til direkte nedgravning.Anvendes ofte i solenergi, udvendige feeders og underjordiske løb.

MC kabel- Metalbeklædt kabel med pansret beskyttelse.Velegnet til kommercielle og industrielle miljøer, hvor der er behov for ekstra mekanisk beskyttelse.

TECK90 - Et robust canadisk industrikabel designet til barske miljøer såsom kemiske anlæg, fabrikker og udendørs procesområder.

Farvekoder til 10 Gauge Wire

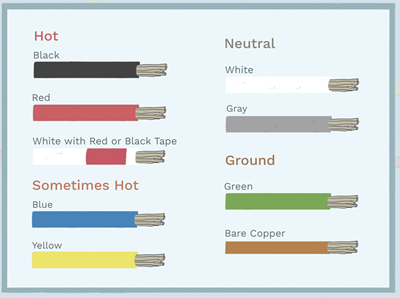

Figur 2. Forskellige trådfarver

Varme ledninger føre strøm fra kilden til enheden.I 10 AWG ledninger er varme ledninger normalt sort, rød eller blå.Blå bruges ofte i flertråds- eller trefasesystemer.Enhver farve kan være varm undtagen hvid, grå, grøn eller bar, fordi disse farver er forbeholdt neutral og jord.

Neutrale ledninger sende elektricitet tilbage til strømkilden.I 10 AWG er de altid hvid eller grå.Disse farver er kun til neutrale og kan ikke bruges som varme, medmindre de er tydeligt markeret i begge ender.

Jordledninger beskytte kredsløbet under fejl.For 10 AWG er jordledningen altid grønt eller bart kobber.Disse farver er kun til jordforbindelse og kan ikke bruges til andet.

A hvid ledning kan nogle gange markeres med farvet tape for at fungere som en varm ledning i visse switch-opsætninger, men denne markering skal være permanent og udføres i begge ender.Jordledninger kan aldrig ommærkes.

Nogle elektriske systemer bruger ekstra farvemønstre for at gøre faseledninger nemmere at identificere.f.eks. orange kan markere det høje ben i et deltasystem. Sort, rød og blå er almindelige i 120/208V systemer, mens brun, orange og gul bruges ofte i 277/480V systemer.Disse farver hjælper med sikkerhed og konsistens, men de kan variere fra område til område, så det er altid bedst at tjekke lokale koder.

Hvad bruges 10 AWG ledning til?

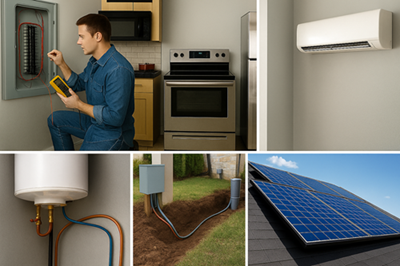

Figur 3. 10 AWG er almindeligt anvendt

Forgreningskredsløb i områder med høj efterspørgsel: 10 AWG kobber bruges ofte i køkkener, vaskerum, garager og værksteder, hvor apparater trækker mere strøm end standard 15 eller 20 amp kredsløb kan understøtte.

Store husholdningsapparater: Mange apparater angiver en maksimal afbryder på 30 ampere på deres navneskilt.Almindelige eksempler omfatter visse elektriske tørretumblere, ovne og vandvarmere.Tilpas altid ledningsstørrelsen til producentens krav.

Små klimaanlæg: Mini split-systemer og små klimaanlæg falder ofte inden for 10 AWG ampacitet.Mål altid i henhold til MCA og MOCP på udstyrsetiketten.

Elektriske Vandvarmere: Nogle mindre el-vandvarmere med et enkelt element kan bruge 10 AWG ledning, så længe deres amp-træk er inden for, hvad ledningen kan klare.

Udendørs og underjordisk foder: UF-B-kabel tillader direkte nedgravning af gårdlys, udhuse og pumper.THWN-2 ledere i ledning fungerer godt i våde eller udsatte områder.

Sol og vedvarende energi: 10 AWG PV-ledning er almindelig til tilslutning af solpaneler til kombinationsbokse og invertere i mindre boligsystemer.USE-2 bruges ofte udendørs på grund af modstand mod sollys og holdbarhed.

Strandet vs. Solid 10 AWG

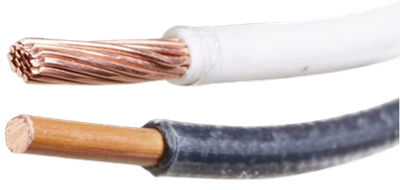

Figur 4. Trådet kobbertråd vs. massivt kobbertråd

Feature	Strandet 10 AWG	Solid 10 AWG
Fleksibilitet	Fleksibel og nem at trække	Stiv og holder formen
Ideelle anvendelser	Lange rørføringer, vibrationsudsat udstyr	Fast indendørs ledninger, skrue terminaler
Håndtering	God til snævre bøjninger	Sværere at bøje i trange rum
Opsigelser	Kan kræve strandet-vurderet terminaler	Fungerer med standard skrue terminaler

Fordele og ulemper ved 10 Gauge Wire

Fordele

Højere ampacitet end mindre målere

Lavere spændingsfald over afstand

Fungerer med mange kabeltyper til indendørs, udendørs og underjordisk brug

Fås i fleksible eller solide udgaver

Ulemper

Dyrere og sværere at bøje end mindre målere

Kan være udfordrende at trække gennem lange ledningsløb

Kræver de korrekte afslutninger, især for flertrådede eller aluminiumsledere

Massiv ledning er stiv, hvilket kan forsinke installationen

Korrekte trin til installation af 10 AWG

1. Planlæg kredsløbet: Bekræft belastningen, spændingen og om udstyret vil fungere kontinuerligt.Tjek producentens mærkat for minimumsledningsstørrelse, afbryderklassificering og terminaltemperaturgrænser.

2. Vælg den rigtige kabeltype : Vælg et kabel, der passer til installationsmiljøet.Brug NM-B til tørre indendørs løb, THHN eller THWN-2 til kanal, UF-B eller USE-2 til våde eller underjordiske områder og MC eller TECK90, hvor mekanisk beskyttelse er påkrævet.

3. Mål og før ledningen: Planlæg en ren vej fra panel til enhed.Undgå skarpe bøjninger og bibehold den minimale bøjningsradius for at beskytte isoleringen.Følg grænserne for kassefyldning og ledningsfyldning for at forhindre overophedning og sikre let træk.

4. Beskyt mod spændingsfald: For lange afstande skal du kontrollere spændingsfaldet og om nødvendigt opgradere lederen.At holde spændingsfaldet under 3 procent hjælper med at opretholde udstyrets ydeevne.

5. Forbered ledningen til afslutning: Strip isoleringen forsigtigt uden at få hakker i kobber eller aluminium.Til flertrådet ledning skal du bruge terminaler, der er klassificeret til flertrådet ledere.For aluminium, brug CU/AL-klassificerede lugs og påfør antioxidantforbindelse, hvis det er nødvendigt.

6. Opret sikre forbindelser: Sæt lederen helt ind i terminalen og stram den til producentens drejningsmomentspecifikation.Korrekt drejningsmoment forhindrer løse forbindelser, der kan føre til overophedning.

7. Installer den korrekte afbryder: Vælg en afbryder, der matcher den justerede kapacitet og udstyrsklassificering.For de fleste kobberinstallationer vil dette være en 30 amp afbryder;aluminium er typisk begrænset til 25 ampere, medmindre andet er angivet.

8. Mærk og test kredsløbet: Mærk begge ender af ledningen til fremtidig identifikation.Når det er installeret, testes kredsløbet under belastning for at bekræfte korrekt spænding og stabil drift.

Konklusion

At forstå amperegrænserne for 10 gauge ledning gør det nemmere at vælge det rigtige kabel og afbryder til ethvert projekt.Med de rette forhold og korrekt håndtering kan 10 AWG sikkert drive mange hverdagskredsløb.Brug denne viden til at planlægge bedre, undgå overophedning og holde dine ledninger pålidelige.
