Hvad er transientspænding? Årsager, virkninger og beskyttelse
2026-06-08 505

Transient spænding er et pludseligt spændingsspid, dybde eller oscillation, der sker i et elektrisk kredsløb. Det opstår som regel, når strømmen ændrer sig hurtigt, lagret energi frigives, eller begivenheder såsom skift, lyn eller elektrostatisk udladning påvirker systemet. Selvom transient spænding kun varer en meget kort tid, kan den skade komponenter, forårsage systemfejl, afbryde signaler og reducere udstyrets levetid. I denne artikel vil du lære, hvad der forårsager transient spænding, hvor det kommer fra, hvordan det påvirker elektronik, hvordan man opdager det, og hvordan beskyttelsesmetoder kan reducere dens indvirkning.

Katalog

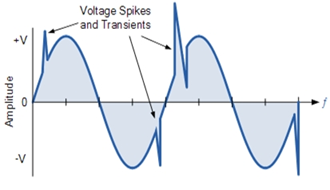

Figur 1. AC spændingsbølgeform med transient spændingsspidser

Hvad forårsager elektriske transienser?

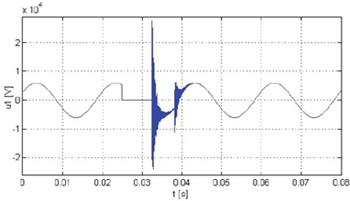

Figur 2. Målt transient spændingsbølgeform

Elektriske transienser sker, når strøm eller spænding ændrer sig pludseligt inden for et kredsløb. Da strøm og magnetfelter ikke kan ændre sig øjeblikkeligt, reagerer kredsløbet med et kort spændingsspid, dybde eller oscillation. En almindelig årsag er induktiv tilbageholdelse. Når strømmen i en induktiv bane afbrydes, genererer kredsløbet en spænding, der forsøger at opretholde strømmen. Dette kan skabe en kort, men høj transient spænding.

En anden årsag er kollaps af magnetfeltet. Energi opbevares i et magnetfelt, mens strømmen flyder. Når strømmen ændrer sig hurtigt, frigiver magnetfeltet sin lagrede energi tilbage til kredsløbet, hvilket producerer en transient spænding.

Skiftfænomen kan også generere transienser. Når et kredsløb hurtigt ændrer sig fra en driftsstatus til en anden, har spænding og strøm brug for tid til at stabilisere sig, hvilket resulterer i en midlertidig spændingsforstyrrelse.

Almindelige kilder til transient spænding

Transient spændinger stammer ofte fra elektrisk udstyr og kraftsystemer, der oplever skift, udladning eller pludselige driftsændringer.

Lyn kan inducere store spændingsspidser i kraftledninger, kommunikationskabler og nærliggende elektriske systemer på grund af den ekstremt høje energi, der frigives under et slag.

Motorer kan generere transienser under opstart, nedlukning eller hastighedsændringer. Disse driftsovergange kan skabe midlertidige spændingsforstyrrelser i det elektriske system.

Relæer kan producere spændingsspidser, når deres kontakter åbner eller lukker, især ved skift af induktive belastninger.

Transformatorer kan generere transients under energisering, de-energisering eller strømforsyningsskift. Disse hændelser er almindelige i elforsyningssystemer.

Kondensatorbanker kan skabe spændingsspidser og oscillationer, når de forbindes til eller frakobles et elsystem på grund af pludselige ændringer i lagret elektrisk energi.

Elektrostatiske udladninger (ESD) forekommer, når akkumuleret statisk elektricitet pludselig frigives mellem objekter med forskellige elektriske potentialer.

Forsyningsskift kan skabe midlertidige spændingsforstyrrelser, når laster, forgreninger eller beskyttelsesenheder skiftes inden for elnettet.

Typiske eksempler på transient spændingsniveauer

Størrelsen af transient spænding afhænger af dens kilde og driftsforhold. Tabelneden viser eksempler på mulige transiente spændingsområder.

Kilde	Typisk Transient spænding
Relæspole tilbageførsel	100 V til 1.000 V
Motor skift	Flere hundrede volt til flere kilovolt
Elektrostatiske udladninger (ESD)	2 kV til 15 kV eller højere
Forsyningsskift	1 kV til 6 kV
Kondensator bank skift	Hundrede volt til flere kilovolt
Lyninducerede transients	10 kV til titusinder af kilovolt
Industrielle strømforsyningssystemer	Hundrede volt til flere kilovolt

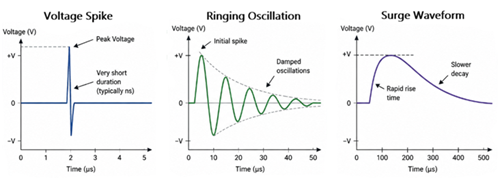

Figur 3. Almindelige transiente spændingskurver

Bemærk: De viste værdier for transient spænding i eksemplerne er kun typiske illustrationer. Faktiske transient spændingsniveauer afhænger af faktorer som teststandarder, kildeimpedans, kabellængde, lastbetingelser, skiftkarakteristika og placeringen af beskyttelsesenheder inden for systemet.

Effekter af transient spænding på elektronik

Transient spænding kan påvirke elektronik på flere måder. Nogle problemer opstår straks, mens andre viser sig senere efter gentagne elektriske belastninger.

Komponent skade - Spændingsspidser kan beskadige IC'er, mikrokontrollere, transistorer, MOSFET'er, dioder og spændingsregulatorer. Alvorlige spidser kan forårsage øjeblikkelig svigt.

Isolationsfejl - Høj transient spænding kan svække isoleringen i kabler, PCB-forbindelser, stik, transformatorer og elektrisk udstyr. Dette kan føre til lækstrøm, lysbuer eller kortslutninger.

Dataproblemer - I digitale systemer kan transients forstyrre logiske signaler og hukommelsesdata. Dette kan forårsage korrupte data, systemfejl, falsk udløsning eller uventet drift.

Signalforstyrrelse - Kommunikationslinjer kan opleve støj, signalforvrængning, pakke fejl eller midlertidig forbindelse tab.

Blød fejl - En blød fejl er et midlertidigt problem forårsaget af en transient. Udstyret kan nulstille, fryse, vise en fejl eller stoppe kortvarigt, og derefter fungere igen, efter at transienten forsvinder.

Latent skade - Latent skade betyder, at komponenten er svækket, men ikke fejler med det samme. Den kan fortsætte med at arbejde i nogen tid og derefter fejle senere på grund af intern belastning.

Kortere udstyrsliv - Gentagen transient belastning kan langsomt svække komponenter og reducere langsigtet pålidelighed, især i strømforsyninger, kontrolsystemer, kommunikationsenheder og industriel elektronik.

Identificering og måling af transient spænding

Du kan have et problem med transient spænding, hvis dit udstyr viser pludselige eller tilfældige problemer, såsom:

• uventede nulstillinger

• intermitterende fejl

• kommunikationsfejl

• korrupte data

• uforståelige komponentfejl

• uregelmæssig drift

For at bekræfte et problem med transient spænding har du brug for ordentlige måleværktøjer. Et normalt multimeter kan normalt ikke opfange hurtige spændingsspidser.

Oscilloskop - Et oscilloskop opfanger hurtige spændingsspidser og viser spidsens top spænding, bølgeformens form, stigningstid og varighed. For eksempel kan en 24 V relæspole uden en tilbageføringsdiode skabe et spike over 200 V, når den slukkes.

Differential Probe - En differentialprobe bruges sammen med et oscilloskop til at måle spændingen mellem to punkter, der ikke er sikkert forbundet til jorden. Det er velegnet til højspændingskredse, motordrev, invertere, skiftestrømforsyninger og batteriesystemer.

Strøm kvalitet analyser - En strøm kvalitet analyser registrerer spændingsproblemer over tid. Det er nyttigt, når fejl opstår tilfældigt og er svære at fange med et oscilloskop. Det kan registrere spændingsspidser, fald, afbrydelser, harmoniske og transiente hændelseslogfiler.

ESD Pistol - En ESD pistol skaber kontrolleret statisk afladning. Den bruges til at teste, om udstyr kan overleve statisk elektricitet fra mennesker, værktøjer eller nærliggende objekter. Almindelige testniveauer inkluderer ±2 kV, ±4 kV, ±8 kV og ±15 kV luftafladning.

Overspænding Tester - En overspændingstester anvender kontrollerede overspændingspulser for at tjekke, om udstyr kan modstå lynrelaterede overspændinger eller skiftetransienter. Almindelige overspændingsformer inkluderer 1.2/50 μs spænding og 8/20 μs strøm, ofte anvendt i IEC 61000-4-5 overspændingstest.

Data Logging og Begivenheds Korrelation - Data logging registrerer spændingsaktivitet i timer, dage eller uger. Det hjælper med at sammenligne spændingsspidser med nulstillinger, kommunikationsfejl eller nedlukninger.

Transient Spænding vs Overspænding vs Overvolt

Transient spænding, overspænding og overvolt er relaterede termer, men de beskriver forskellige spændingsforhold. Tabel nedenfor sammenligner deres definition, varighed, årsager, alvorlighed og typiske eksempler.

Funktion	Transient Spænding	Overspænding	Overvolt
Definition	En kortvarig spændingsspid eller oscillation	Et højtenergisk transient spændingsarrangement	En vedholdende stigning over det normale spændingsniveau
Varighed	Nanosekunder til millisekunder	Mikrosekuner til millisekunder	Sekunder, minutter eller længere
Typiske Årsager	Skifteoperationer, ESD, induktive belastninger	Lyn, netværksskift, store belastningsændringer	Strømforsyningsfejl, spændingsreguleringsproblemer, netværksproblemer
Alvorlighed	Moderat til høj, afhængigt af størrelse	Ofte højere på grund af større energindhold	Afhænger af spændingsniveau og varighed
Typisk Eksempel	Relæskift der forårsager en kort spændingsspid	Lyninduceret spændingsoverspænding på en kraftledning	Et 230 V system der fungerer ved en unormalt høj spænding i en længere periode
Spændingsadfærd	Pludselig spid, dip, eller oscillation	Stor spændingsspid med effektiv energi	Spændingen forbliver kontinuerligt over sin normale værdi
Hovedforskellen	Hurtig midlertidig forstyrrelse	Højt energisk transient arrangement	Længerevarende unormal spændingstilstand

Metoder og Enheder til Beskyttelse mod Transient Spænding

Beskyttelse mod transient spænding sigter mod at forhindre spændingsspidser i at nå følsomt udstyr. Forskellige beskyttelsesmetoder fungerer ved at omdirigere, blokere, isolere, filtrere eller begrænse overskydende spænding, inden den kan påvirke systemet.

• Jordforbindelse - Omdirigerer transient energi sikkert til jorden.

• Afskærmning - Reducerer mængden af elektrisk støj og transient forstyrrelse der kommer ind i kabler og kredsløb.

• Isolation - Adskiller følsomt udstyr fra kilder til spændingsforstyrrelser.

• Filtrering - Fjerner uønskede højfrekvente transientsignaler fra strømkabler eller signallinjer.

• TVS Dioder - Klipper hurtigt spændingsspidser til et sikkert niveau for elektroniske komponenter.

• MOVs (Metal Oxide Varistorer) - Absorberer overskydende transient energi og begrænser spændingsstigninger.

• GDTs (Gasafladningsrør) - Afleder høje energitransienter væk fra beskyttet udstyr.

• SPDs (Overspændingsbeskyttelsesenheder) - Giver generel systembeskyttelse ved at reducere transient spændinger på strøm- og kommunikationslinjer.

Sammenligning af Beskyttelsesenheder

Enhed	Bedst Anvendt Til	Typisk Reaktionstid	Fordele	Begrænsninger
TVS Diode	Følsom elektronik, signallinjer, mikrocontrollere	Picosekunder til nanosekunder	Meget hurtig reaktion, præcist klampespænding	Lavere energi håndteringskapacitet
MOV	AC strøm linjer, industriel udstyr, strømforsyninger	Nanosekunder	Håndterer højere overspændingsenergi, kostnadseffektiv	Ydeevnen forringes gradvist efter gentagne overspændinger
GDT	Lynbeskyttelse, telekommunikationslinjer, udendørs installationer	Mikrosekuner	Meget høj overspændingsevne, lang levetid	Langsommere reaktion end TVS dioder og MOVs
SPD	Bygnings kraftsystemer, distributionspaneler, industrielle faciliteter	Afhænger af intern teknologi	Giver systemniveau beskyttelse, kan kombinere flere teknologier	Større størrelse og højere omkostninger end individuelle beskyttelsesenheder

Standarder for beskyttelse mod transient spænding

Beskyttelse mod transient spænding testes ofte ved hjælp af internationale standarder. Disse standarder definerer, hvordan udstyr udsættes for ESD, hurtige elektriske udsving og overspændingsbegivenheder under test.

Standard	Fokus	Hvad det tester
IEC 61000-4-2	Elektrostatiske udsivninger (ESD)	Tester hvordan udstyr håndterer statisk elektricitet fra mennesker eller objekter
IEC 61000-4-4	Hurtige elektriske transients (EFT)	Tester hurtige udsving forårsaget af skifteoperationer
IEC 61000-4-5	Overspændingsimmunitet	Tester højspændings overspændinger fra lyn eller forsyningsskift
IEEE C62.41	Overspændingsmiljø	Beskriver overspændings forhold i lavspændings AC-strøm kredsløb
IEEE C62.45	Overspændingstest	Giver vejledning til procedurer for overspændingstest

Praktiske anvendelser af beskyttelse mod transient spænding

Anvendelse	Almindelig kilde til transienter	Anbefalet beskyttelsesretning
Relæ- og solenoidkredse	Induktiv kickback	Flyback-diode, TVS-diode eller RC snubber
Bil-elektronik	Lastdump, relæskift, motor skift, ESD	Bilkvalitet TVS-diode og filtrering
USB- og datagrænseflader	ESD fra stikforbindelser og kabler	Lavkapacitets TVS-diode array
Industrielle kontrolsystemer	Motorer, kontakter, lange kabler, kraftskift	TVS-diode, MOV, snubber, jordforbindelse, og filtrering
AC-strømindgange	Forsyningsskift og lyninduceret overspænding	MOV, sikring, GDT, og overspændingsbeskyttelse kredsløb

Problemer med transient spænding og fejlfinding

Symptom	Mulig årsag	Foreslået løsning
PLC nulstilles når en motor starter	Skiftende transient fra motoren, kontaktoren eller relæet når PLC's strøm-/kontrolkredsløb	Tjek jordforbindelsen, tilføj MOV eller SPD beskyttelse, og brug isolering mellem motor kredsløbet og PLC-kredsløbet
Strømforsyninger brænder ud gentagne gange	Spændings spidser kommer ind gennem AC- eller DC-strømindgangen	Tilføj en SPD ved strømindgangen, verificer jordforbindelsen, og brug en strømforsyning med passende overspændings immunitet
Kommunikationsfejl sker tilfældigt	Transient støj trænger ind i signal- eller kommunikationslinjer	Brug overspændingsbeskyttelse på kommunikationslinjer, brug skjoldede kabler, og adskil signal ledninger fra strøm ledninger
Sensorer giver forkerte målinger	Spændings spidser påvirker sensoren's strømledning eller signalleder	Tilføj TVS dioder eller beskyttelse for signalleder, brug isolerede indgange hvis nødvendigt, og føre sensorledninger væk fra højspændingskabler
Udstyr fejler efter storme eller forsyningsskift	Lyninducerede overspændinger eller netværksvendingstransienter trænger ind i systemet	Installer SPD’er på panelniveau, beskyt kraft- og kommunikationsindgangspunkter, og tjek jordforbindelse og bonding
Gentagne skader på udstyr uden tydelig årsag	Transient begivenheder opstår, men måles eller registreres ikke	Brug et oscilloskop eller strømkvalitetsanalysator til at bekræfte spidser, og gennemgå derefter overspændingsbeskyttelse, jordforbindelse, afskærmning, og isolation
