Hvad er poler og nuller i overførselsfunktioner?
2026-04-10 1078

I elektronik og kontrolsystemer er det nødvendigt at forstå, hvordan et system reagerer på signaler.Et af de mest nyttige værktøjer til dette er overførselsfunktionen, som hjælper med at beskrive, hvordan inputsignaler omdannes til udgangssignaler.Inden for en overførselsfunktion spiller poler og nuller en rolle i at forme systemadfærd, herunder forstærkning, frekvensrespons og stabilitet.Ved at lære, hvordan poler og nuller fungerer, bliver det lettere at analysere kredsløb, designe filtre og forudsige systemets ydeevne.Denne artikel vil diskutere overførselsfunktioner, poler og nuller, deres virkninger på systemadfærd.

Katalog

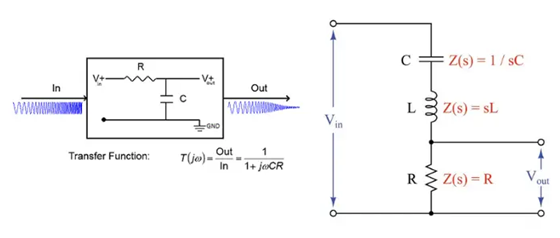

Figur 1. Eksempel på RC-kredsløbsoverførselsfunktion

Hvad er en overførselsfunktion?

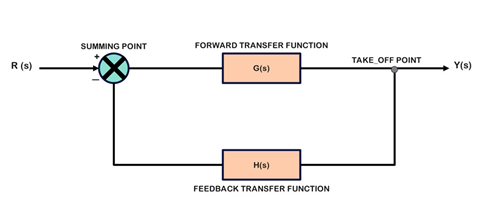

Figur 2. Blokdiagram for feedbackkontrolsystem

A overførselsfunktion er en matematisk repræsentation der beskriver, hvordan et system eller kredsløb omdanner et inputsignal til et outputsignal, typisk analyseret i frekvensdomænet.Det udtrykkes som forholdet mellem systemets output og dets input ved hjælp af den komplekse variabel s, som giver dig mulighed for at studere systemadfærd ud over simpel tidsbaseret analyse.Overførselsfunktionen er skrevet som:

Gennem dette forhold bliver det muligt at evaluere, hvordan et system påvirker signalamplitude (forstærkning) og fase på tværs af forskellige frekvenser.Dette gør det til et grundlæggende værktøj inden for elektronik og kontrolsystemer, da det muliggør nøjagtig forudsigelse af kredsløbsydelse, analyse af stabilitet og en dybere forståelse af, hvordan poler og nuller påvirker systemets overordnede adfærd.

Hvad er poler og nuller i overførselsfunktioner?

I en overførselsfunktion er poler og nuller specifikke værdier af den komplekse variabel s, der bestemmer, hvordan et system reagerer på forskellige signaler.En overførselsfunktion viser forholdet mellem input og output af et system.

Overvej for eksempel følgende overførselsfunktion:

I dette udtryk er tælleren Ks og nævneren er s + ω₀.

Et nul er en værdi af s, der gør tælleren lig med nul.I dette tilfælde, hvornår s=0, tælleren bliver nul, så systemets output bliver nul for visse indgange.Det betyder, at signaler ved meget lave frekvenser (nær DC) undertrykkes.

En pol er en værdi af s, der gør nævneren lig med nul.Her, når s=-ω₀, bliver nævneren nul, hvilket får systemresponsen til at blive meget stor.Dette har stor indflydelse på, hvordan systemet opfører sig, især omkring den frekvens.

Forstå polakker og nuller på s-Plane

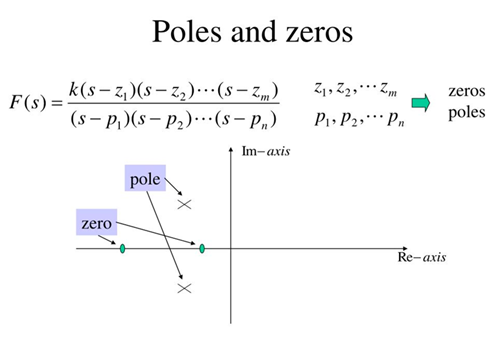

Figur 3. Poler og nuller på s-planet

Den s-flyet er en enkel måde at visualisere, hvor poler og nuller er placeret, og hvad de betyder for et system.Det er ligesom en kort, hvor hver position viser, hvordan systemet vil opføre sig.Den vandret linje repræsenterer den faktiske del, og lodret linje repræsenterer den imaginære del.

Når pæle placeres på dette kort, fortæller deres position os, hvordan systemet reagerer.Hvis en pæl er tæt på midten (oprindelse), ændrer systemet sig langsomt.Hvis det er længere væk, reagerer systemet hurtigere.Når pæle ligger langs den vandrette linje, opfører systemet sig glat uden svingning.Men når de bevæger sig væk fra den linje, begynder systemet at vise oscillationer, hvilket betyder, at output kan stige og falde på en bølgelignende måde.

En anden idé er stabilitet .Hvis alle poler er på venstre side af s-planet, er systemet stabilt og vil sætte sig over tid.Hvis en stang er på højre side, bliver systemet ustabilt, og dets output kan vokse ukontrolleret.

Nuller vises også på s-planet og hjælper med at forme, hvordan systemet reagerer.De kan reducere eller annullere visse signaler og justere, hvordan outputtet ser ud.Mens poler styrer systemets hovedadfærd, finjusterer nuller responsen.

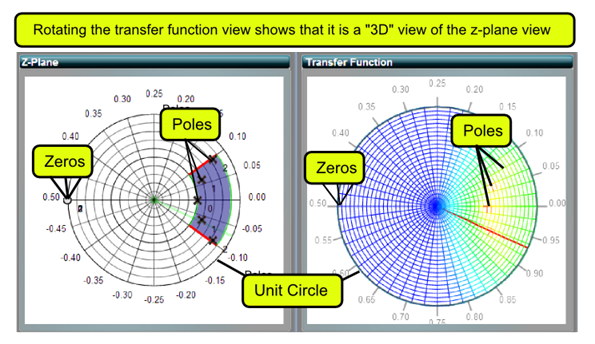

Figur 4. Pol-nul plot og frekvensrespons (Z-plan)

Hvordan poler og nuller påvirker frekvensrespons i overførselsfunktioner

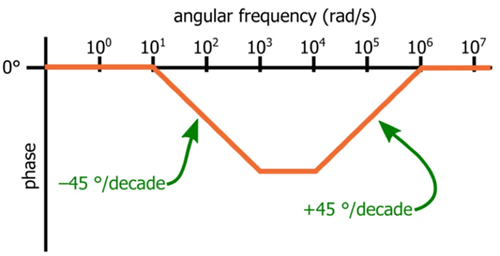

Figur 5. Bode-faseplot, der viser pol-nul-effekt

Poler og nuller kontrollere, hvordan et system reagerer på forskellige frekvenser.For at studere dette ser vi på frekvensresponsen, som viser hvor meget udgangssignalet ændrer sig i takt med at indgangsfrekvensen ændres.

Når vi analyserer frekvensrespons, vi erstatter s med jω, som lader os se, hvordan systemet opfører sig ved forskellige frekvenser.

Generelt, nuller gør signalet stærkere, mens poler gør signalet svagere.Når frekvensen kommer tættere på et nul, øges outputtet, hvilket betyder, at en del af signalet passerer lettere igennem.På den anden side, når frekvensen kommer tættere på en pol, falder outputtet, så signalet reduceres.

Poler og nuller også påvirke fasen af signalet, hvilket er hvordan timingen af signalet skifter.Nuller får normalt signalet til at skifte fremad, mens poler får det til at skifte bagud.Dette kan virke lille, men det er påkrævet i kredsløb, hvor timing har betydning.

Hvordan poler og nuller ændrer forstærkning (størrelsesrespons)

Den størrelsesrespons viser, hvor stærkt eller svagt udgangssignalet er ved forskellige frekvenser.Dette er direkte formet af placeringen af poler og nuller.

Nuller øger forstærkningen, når frekvensen stiger, hvilket tillader signaler at passere lettere. Polakker gør det modsatte, reducerer de forstærkningen, hvilket gør signalet svagere ved højere frekvenser.

Hver pol eller nul ændrer også, hvor hurtigt forstærkningen stiger eller falder.Et enkelt nul får forstærkningen til at stige støt, mens en enkelt pol får den til at falde.Når flere poler og nuller er til stede, kombineres deres effekter for at forme den overordnede respons.

Hvordan poler og nuller påvirker faserespons i elektroniske kredsløb

Mens størrelsesrespons viser, hvor stærkt et signal er, viser faseresponset, hvordan timingen af signalet ændres, når det passerer gennem systemet.Dette betyder, at udgangssignalet kan blive forsinket eller forskudt i forhold til inputtet.

Poler og nuller styrer direkte dette tidsskift.Et nul får signalet til at skifte fremad, mens en pol får signalet til at skifte tilbage.Disse ændringer sker ikke alle på én gang, de sker gradvist i takt med at frekvensen stiger.

For et simpelt system kan hvert nul lægge op til +90° faseforskydning, mens hver pol kan lægge op til –90° faseforskydning.Den mest mærkbare ændring sker normalt omkring det punkt, hvor polen eller nulpunktet er placeret.

Selvom faseændringer kan virke mindre nødvendige end gevinst, spiller de en stor rolle i faktiske kredsløb.Fase påvirker, hvordan signaler kombineres, hvor stabilt et system er, og hvor præcist det reagerer over tid.

Hvad er et skjult nul i overførselsfunktioner?

Et skjult nul er et nul, der oprindeligt var i overførselsfunktionen, men forsvinder efter forenkling.

I en overførselsfunktion er nuller værdier, der gør tælleren lig med nul.Nogle gange optræder den samme faktor i både tælleren og nævneren.Når vi forenkler ligningen, ophæves den faktor.

Eksempel:

Efter forenkling:

Udtrykket (s+5) er fjernet, så nullet ved s=-5er ikke længere synlig.Dette kaldes et skjult nul.

Selvom det ikke vises længere, var det en del af det originale system.I faktiske kredsløb er denne annullering ikke altid perfekt, så det skjulte nul kan stadig lidt påvirke, hvordan systemet opfører sig.

Sådan bruges poler og nuller i filterdesign

Poler og nuller bruges til at styre, hvilke frekvenser der passerer gennem et kredsløb, og hvilke der reduceres.Nuller er placeret for at svække eller blokere specifikke frekvensområder, mens poler styrer, hvor hurtigt signalet falder efter et bestemt afskæringspunkt.

For eksempel bruger et lavpasfilter poler til at reducere højfrekvente signaler, og et højpasfilter bruger nuller til at undertrykke lave frekvenser.I mere avancerede designs som båndpas- eller notch-filtre kombineres flere poler og nuller for at skabe nøjagtig frekvensvalg.Dette er påkrævet i lydsystemer, kommunikationskredsløb og signalbehandling.

Eksempel på poler og nuller analyse trin for trin

Til analysere et system, begynde med dens overførselsfunktion og identificere tælleren og nævner.For det første løs tælleren for at finde nullerne.Så løs nævneren for at finde polerne.

Dernæst placere disse værdier på s-planet at visualisere deres positioner.Efter at have plottet, observere, hvor tæt de er på den imaginære akse, da dette påvirker systemets respons.Endelig, fortolke adfærden: nuller har en tendens til at øge signalresponsen ved visse frekvenser, mens poler reducerer det og former systemets overordnede stabilitet og hastighed.Denne metode hjælper med at forudsige, hvordan systemet reagerer på faktiske signaler.

Sådan finder du poler og nuller fra en overførselsfunktion

For at finde poler og nuller skal du adskille overførselsfunktionen i tæller og nævner.Indstil tælleren lig med nul for at få nullerne, og sæt nævneren lig med nul for at få polerne.

For eksempel:

Nulet er ved s=-3.Polerne findes ved at løse andengradsligningen s²+4s+5=0, hvilket kan give faktiske eller komplekse værdier.Disse resultater fortæller dig, hvor systemet forstærker eller reducerer signaler, og hvordan det opfører sig over tid.

Forholdet mellem poler, nuller og systemstabilitet

Poler er hovedfaktoren, der afgør, om et system er stabilt.Hvis alle poler er i venstre halvdel af s-planet, er systemet stabilt, og outputtet afregner jævnt.Hvis en pol er i højre halvdel, bliver systemet ustabilt, og outputtet kan vokse ukontrolleret.

Nuller bestemmer ikke direkte stabiliteten, men de påvirker, hvordan systemet reagerer, før det når steady state.For eksempel kan de forårsage overskridelse eller forme responshastigheden.Sammen definerer poler og nuller både hvor stabilt systemet er, og hvordan det reagerer under drift.

Konklusion

Poler og nuller er væsentlige begreber for at forstå, hvordan elektroniske systemer og kontrolsystemer opfører sig.De bestemmer, hvordan signaler forstærkes, reduceres eller forskydes, når de passerer gennem et system.Ved at analysere deres position på s-planet er det muligt at forudsige frekvensrespons, faseændringer og overordnet stabilitet.Disse begreber bruges i filterdesign, kredsløbsanalyse og systemmodellering.Ved hjælp af moderne værktøjer og ordentlig forståelse kan du designe mere stabile, effektive og pålidelige systemer.
