TDA2030 forstærker ic alt hvad du har brug for at vide for DIY -lydsucces
2024-12-02 5834

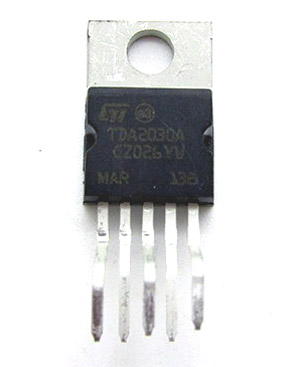

TDA2030 IC er en kraftfuld lydforstærker, der kan levere op til 20W, hvilket gør det godt til DIY -projekter og små lydsystemer.Det fungerer med 4Ω og 8Ω højttalere, hvilket giver en klar og god kvalitet lyd.Brug af heatsinks eller fans hjælper med at holde det køligt og kører glat i lang tid.Enkle justeringer til kredsløbet, som at justere kondensatorer og modstande, kan gøre lyden endnu bedre til forskellige opsætninger.

Katalog

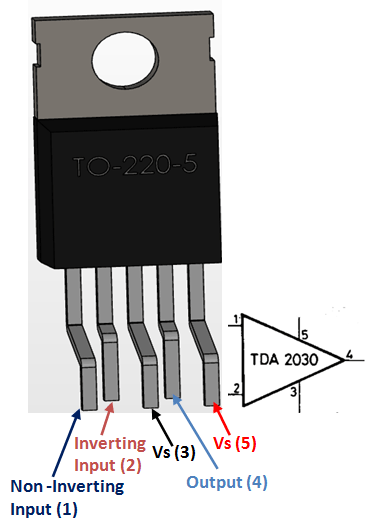

TDA2030A PIN -konfiguration

Stift Antal	Stift Navn	Beskrivelse
1	Ikke - Invertering af input	Ikke inverterende ende (+) af forstærker
2	Invertering Input	Invertering slut (-) af forstærker
3	Vs. (Jord)	Forbinde til jorden af ​​kredsløbet
4	Produktion	Denne Pin udsender det amplificerede signal
5	Vs. (Magt)	Levere Spænding, minimum 6V og maksimal 36V

TDA2030A -egenskaber

• Lavfrekvent klasse AB forstærker - Specielt designet til lydforstærkning af høj kvalitet med minimal forvrængning.

• Output Power op til 20 watt - Leverer nok strøm til små til mellemstore lydsystemer.

• Bred strømforsyningsområde (6V til 36V) - Tilbyder fleksibilitet til forskellige strømforsyningsmuligheder, hvilket gør den alsidig til forskellige projekter.

• Kortslutning og termisk beskyttelse - Indbyggede sikkerhedsfunktioner for at forhindre skader under overbelastning eller overophedning.

• Brødbræt venlig - Let at bruge i prototype og kredsløbstest, hvilket gør det begyndervenligt.

• 5-PIN TO220-pakken -Kompakt og let at håndtere design til ligetil installation.

Ækvivalenter af TDA2030A

• TDA2050

• NTE1380

• LM386

Hvor kan du bruge TDA2030 -forstærker?

De TDA2030 er en kraftfuld lydforstærker, der øger lyden fra kilder som mobiltelefoner og mikrofoner, hvilket gør det højere og klarere.Det kan levere op til 20W strøm, ideel til at køre 4Ω højttalere ved 12W eller 8Ω højttalere ved 8W.Dette gør det perfekt til hjemmeteatre, offentlige meddelelser, små forestillinger og udendørs begivenheder.

Med sin evne til at give klar og forvrængningsfri lyd fungerer TDA2030 godt på steder som værelser, auditorier og åbne rum.Det er nemt at bruge med forskellige lydopsætninger og forbedrer lydpræstation uden besvær.

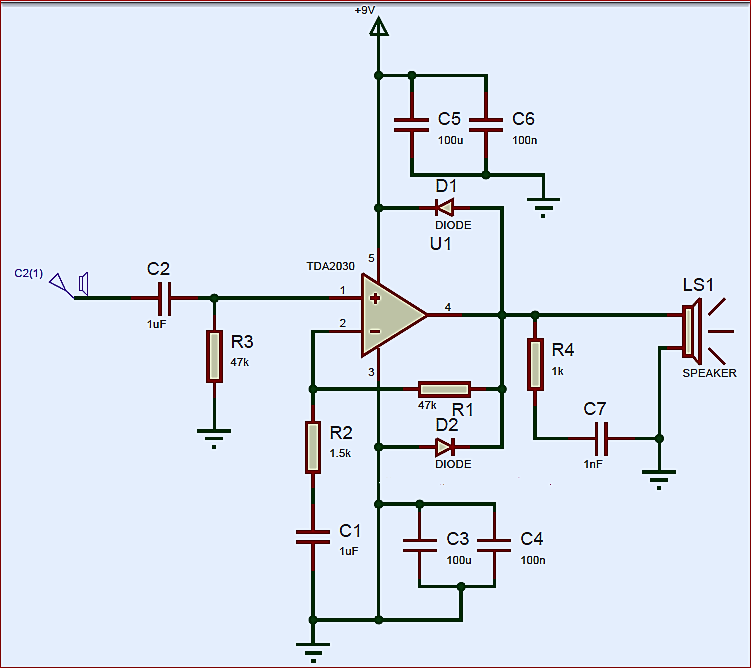

Hvordan bruger jeg TDA2030 forstærker?

TDA2030 er let at teste på et brødbræt på grund af dets kompakte og brødbræt-venlige til 220-pakken.Det kan arbejde med både enkelt- og dobbelt strømforsyninger, men til enkelhed bruges et 9V -batteri her.Tilslut den 5. pin (VS) til batteriets positive terminal og 3. pin (jord) til dens negative terminal.Sørg for, at batteriet kan give tilstrækkelig strøm til at imødekomme IC's krav.

I dette grundlæggende kredsløb skaber modstande R1 og R2 en potentiel divider, mens dioder D1 og D2 beskytter IC mod omvendte strømme.Højttaleren (4Ω, 6Ω eller 8Ω) opretter forbindelse til output, og en lydkilde som en mobilstik eller mikrofon er tilsluttet via en koblingskondensator (C2).Bemærk, at TDA2030 forstærker mono -lydsignaler, så kombiner venstre og højre kanaler til et enkelt input om nødvendigt.Korrekt varmehåndtering, såsom at bruge en køleplads, anbefales til pålidelig drift.

TDA2030 i forskellige applikationer

• Forstærkning af lydsignaler

• Amplifikationssystemer med høj effekt

• Kompatibilitet til dobbelt- eller split -strømforsyninger

• Let at forbinde flere højttalere

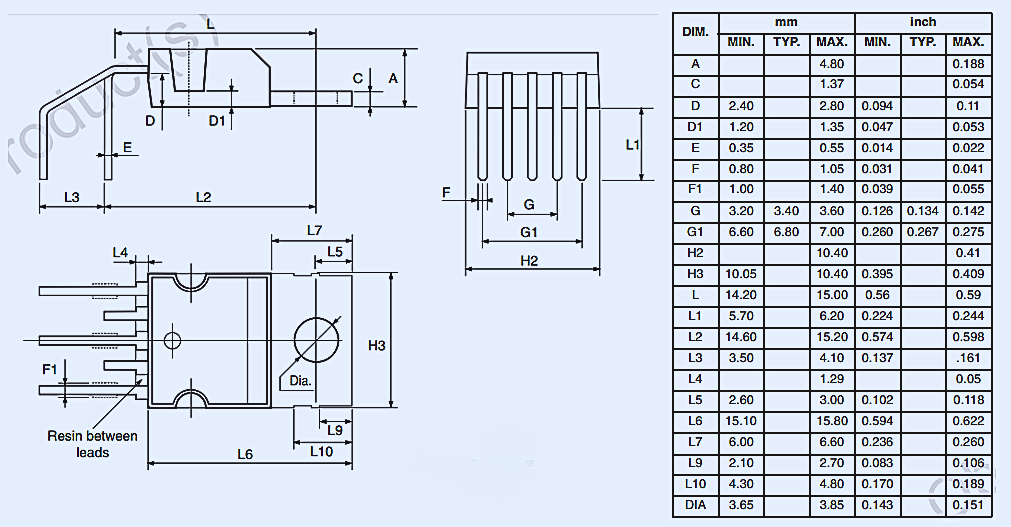

To-dimensionel model (PDIP)
