Skærmede vs. Usikrede Spoler: EMI, Valg af Buck Converter, PCB Layout og Udskiftningsrisici
2026-06-15 310

Valget mellem en skærmet og usikret spole involverer mere end blot at matche induktansværdien. Selvom begge typer udfører den samme grundlæggende funktion, adskiller de sig i magnetisk feltlækage, EMI-adfærd og fleksibilitet i PCB-layout. Disse forskelle kan påvirke ydeevnen for strømkonvertere, komponentplacering og kompatibilitet med nærliggende følsomme kredsløb. Denne vejledning forklarer de væsentlige forskelle, anvendelsesmuligheder, layoutovervejelser og udskiftningsrisici for at hjælpe dig med at vælge den mest egnede spole til et design.

Katalog

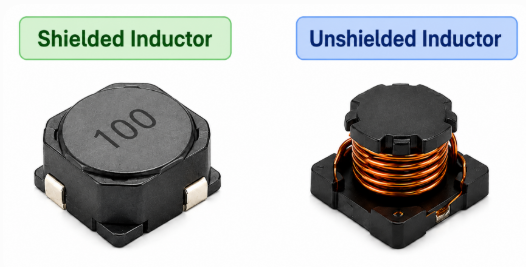

Hvordan Skærmede og Usikrede Spoler Forskeller sig i Magnetfluxkontrol

Skærmede og usikrede spoler opbevarer begge energi i et magnetfelt og giver induktans til filtrering, energioverførsel og strømkonverteringskredsløb. Den største forskel ligger ikke i deres evne til at opbevare energi, men i hvordan de håndterer magnetisk flux uden for komponenten.

Når strøm flyder gennem viklingen, skabes der et magnetfelt rundt om spolen. Skærmede spoler bruger ferritmaterialer, magnetiske kompositter eller støbte magnetiske strukturer til at danne et mere koncentreret magnetisk kredsløb. Dette hjælper med at holde en større del af den magnetiske flux inden for komponenten og reducerer magnetfeltlækage til det omgivende område.

Usikrede spoler bruger en mere åben magnetisk struktur uden en ekstra magnetisk indkapsling. Som et resultat spreder deres magnetfelt sig lettere ind i den omgivende plads. Selvom dette ikke forhindrer normal drift, kan det øge den magnetiske interaktion med nærliggende spor, komponenter og nabospoler.

Fordi skærmede spoler producerer mindre magnetfeltlækage, tilbyder de generelt større tolerance for kompakte PCB-layouts og kan hjælpe med at reducere nærhedskobling i tætpakkede kredsløb. Usikrede spoler kan kræve mere afstand fra følsomme kredsløb, især i design med høj komponenttæthed.

Dog uafskærmede induktorer forbliver et praktisk valg i mange applikationer. I lav-density PCB-layouts, lavstøjs kredsløb, og design hvor pladsen på printpladen er mindre begrænset, kan de give effektiv ydeevne med en enklere og ofte billigere konstruktion. Derfor er den vigtigste forskel mellem skærmede og uafskærmede induktorer magnetfeltlækage, nærhedskobling og layouttolerance frem for deres grundlæggende energilagringsfunktion.

Sammenligning af skærmede og uafskærmede induktorer

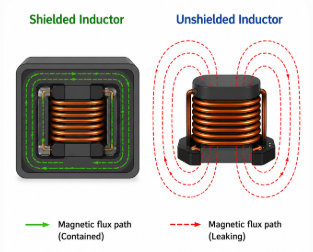

Figur 2. Magnetiske fluxveje i skærmede og uafskærmede induktorer

Fordele og begrænsninger ved skærmede og uafskærmede induktorer

Ingen af typerne er universelt bedre. Valget afhænger typisk af, om designet lægger større vægt på magnetfeltkontrol og PCB-integration eller på at minimere omkostninger, størrelse og vægt.

Hvordan skiftende frekvens ændrer valget mellem skærmede og uafskærmede induktorer

Skiftfrekvens kan påvirke, om en skærmet eller uafskærmet induktor er det mere passende valg for et kredsløb. Efterhånden som skiftfrekvensen stiger, elektromagnetisk interferens (EMI) og magnetisk kobling effekter bliver ofte mere vigtige designovervejelser. I højfrekvente skiftende regulatorer og kompakte PCB-layouts foretrækkes skærmede induktorer almindeligvis, fordi deres magnetiske strukturer hjælper med at indeholde magnetisk flux og reducere interferens med nærliggende spor og komponenter.

Ved lavere skiftfrekvenser, magnetfeltlækage er ofte mindre udfordrende at håndtere, især i kredsløb med generøse komponentafstande. I disse situationer kan uafskærmede induktorer give acceptabel ydeevne, mens de tilbyder en enklere og ofte lavere omkostningsløsning. Dog bør valget ikke kun baseres på frekvens. PCB-densitet, nærhed til følsomme kredsløb, EMI-krav og det overordnede systemdesign påvirker også, om en skærmet eller uafskærmet induktor er den bedre mulighed.

Efterhånden som skiftfrekvensen stiger, og layouts bliver mere kompakte, yder skærmede induktorer generelt større tolerance for magnetfeltstyring. I lavfrekvente eller mindre pladsbegrænsede designs kan uafskærmede induktorer forblive et praktisk valg, når magnetisk kobling og EMI ikke er store bekymringer.

Skærmede vs Usikkerede Induktorer i Strømkonverteringskredsløb

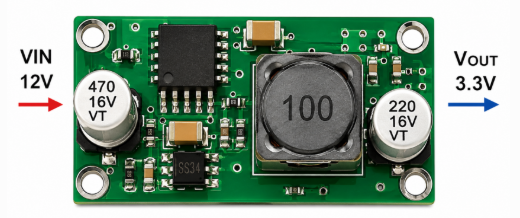

Figur 3. Buck Converter Strømforsyning Eksempel

Både skærmede og usikre induktorer kan bruges i strømkonverteringskredsløb, når deres elektriske vurderinger opfylder applikationskravene. Udvælgelsen påvirkes ofte af faktorer som magnetfelt kontrol, tilgængelig PCB plads, EMI krav, og termisk ydeevne.

For eksempel kan en kompakt buck converter, der genererer en 3.3 V udgang fra en 12 V indgang, bruge en skærmet induktor til at reducere magnetisk kobling og forenkle PCB-layout. I kontrast kan en større strømforsyning med mere tilgængelig bordplads fungere effektivt med enten skærmede eller usikre induktorer. Det mest passende valg afhænger af konverterdesign, layoutbegrænsninger, driftsforhold og overordnede systemmål.

PCB Layout Tips til Skærmede og Usikre Induktorer

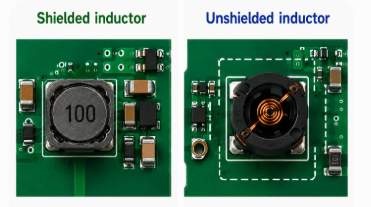

Figur 4. PCB Layout Sammenligning mellem Skærmede og Usikre Induktorer

1. Hold Induktorer Væk fra Følsomme Kredsløb

Undgå at placere induktorer nær ADC-indgange, krystaloscillatorer, RF-baner, senserlinjer og højimpedansnoder. Magnetfelter genereret af induktoren kan påvirke følsomme signaler og målepræcision.

2. Placer Induktoren Tæt på Strømtrinnet

Placer induktoren tæt på omkoblingsregulatorens IC og udgangskondensator, når det er muligt. Dette hjælper med at reducere strøm-loop område, minimere parasitiske effekter og forbedre strømkonverterens ydeevne.

3. Undgå at Rute Følsomme Baner Under Usikker Induktor

Usikre induktorer producerer et mere eksponeret magnetfelt. Følsomme signalbaner bør ikke rutes direkte under eller lige ved siden af komponenten for at reducere uønsket magnetisk kobling.

4. Giv Yderligere Plads Rundt om Usikker Induktor

Når bordplads tillader, efterlad mere plads mellem usikre induktorer og nærliggende baner, sensorer, kommunikationskredsløb og andre magnetiske komponenter.

5. Antag Ikke at Skærmning Eliminere EMI Bekymringer

Skærmede induktorer reducerer magnetisk felt lækage, men de eliminerer ikke alle EMI-kilder. Korrekt omkoblings-loop layout, jordforbindelse og strømvej rute forbliver vigtige for at kontrollere elektromagnetisk interferens.

6. Tjek Vertikale Klaringskrav

Overvej induktorens højde, når et metalhus, skærmkan eller anden ledende struktur ligger over PCB'en. Tilstrækkelig klaring hjælper med at forhindre uønsket magnetisk interaktion og mekaniske pasningsproblemer.

7. Match Layoutet til Induktortypen

Skærmede induktorer er ofte lettere at integrere i kompakte, højdensitetslayouts. Usikre induktorer kan fungere effektivt, når der er tilstrækkelig bordplads, og magnetisk kobling sandsynligvis ikke vil påvirke nærliggende kredsløb.

Kan Du Erstatte en Skærmet Induktor med en Usikker Induktor?

Nej, ikke altid. Skærmede og usikre induktorer er ikke automatisk udskiftelige, selv når induktansværdien er den samme. Forskelle i konstruktion, magnetfeltadfærd og elektriske egenskaber kan påvirke kredsløbsydelsen. Før en type udskiftes med en anden, bør flere specifikationer kontrolleres.

En erstatningsinduktor bør evalueres ved hjælp af alle disse parametre i stedet for kun induktans. At erstatte en skjermet induktor med en uskærmet version kan introducere yderligere magnetfelt lækage, mens det at erstatte en uskærmet induktor med en skjermet version kan ændre de oprindelige omkostnings- eller layoutantagelser. At verificere kompatibilitet hjælper med at reducere risikoen for præstations-, EMI- og pålidelighedsproblemer efter udskiftning.

Hvor skjermede og uskærmede induktorer anvendes?

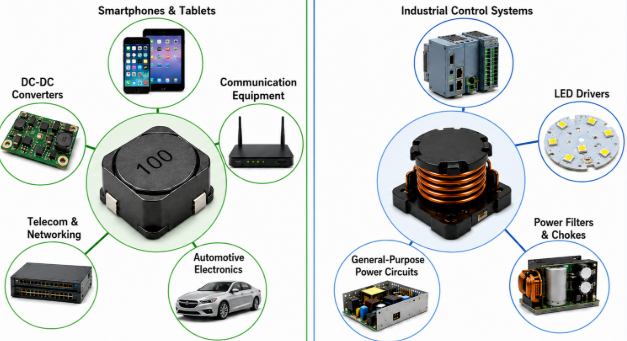

Figur 5. Almindelige anvendelser af skjermede og uskærmede induktorer

(Bemærk: Tabellen viser almindelige valg tendens, ikke faste regler. Både skjermede og uskærmede induktorer kan anvendes afhængigt af skiftefrekvens, driftstrøm, PCB-densitet, EMI-margin, termiske grænser og omkostningsmål. Valget bør ikke kun baseres på anvendelseskategorien. Bekræft altid nøgleelektriske vurderinger, krav til magnetfelt, tilgængelig plads på printkortet og nærheden til følsomme kredsløb, før du vælger en induktortype.)

Hvordan man vælger en induktor og undgår almindelige fejl
