Åben og lukket sløjfekontrolsystemer forklaret gennem hverdagseksempler
2025-11-05 7392

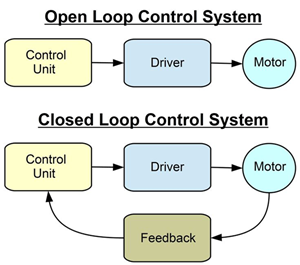

Kontrolsystemer er hjernen bag hverdagens maskiner, fra brødristere til fabriksrobotter.De bestemmer, hvordan en proces forløber, og hvordan den reagerer på ændringer.Lad os i denne artikel diskutere åbne sløjfe-kontrolsystemer, lukkede sløjfe-kontrolsystemer, deres overgang, rolle i materialetestning, sammenligning, designudfordringer og fremtiden for kontrolsystemer.

Katalog

Åbn Loop Control Systems

Et åbent sløjfe kontrolsystem er en type kontrolproces, hvor outputtet ikke påvirker kontrolhandlingen.Den fungerer baseret på forudindstillede instruktioner eller inputindstillinger og bruger ikke feedback til at foretage justeringer.Når systemet er startet, følger det sine kommandoer og fortsætter med at fungere, selvom det faktiske output afviger fra det ønskede resultat.

Fordi der ikke er nogen feedback, kan den ikke automatisk opdage eller rette fejl forårsaget af ændringer i miljøet eller procesforhold.Åbne sløjfesystemer er enkle, hurtige og omkostningseffektive, men mindre præcise og tilpasningsdygtige end lukkede sløjfesystemer.

Blokdiagram

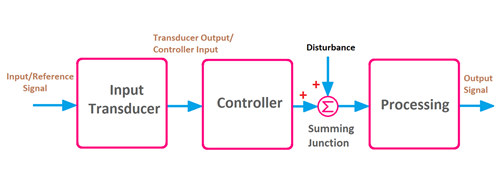

Figur 2.  Blokdiagram for åben sløjfekontrolsystem

Indgangssignalet passerer gennem inputtransduceren og controlleren og derefter til behandlingsenheden (anlægget) for at producere output.Signalet bevæger sig kun i én retning, uden feedback til at kontrollere eller korrigere resultatet, så systemet kan ikke justere for eventuelle forstyrrelser.

Hovedtræk

• Ingen feedback-sti

• Fast input-output forhold

• Hurtig og forudsigelig, når forholdene forbliver de samme

• Følsom over for forstyrrelser eller komponentændringer

Eksempler

• Elektrisk tørretumbler: Kører i et bestemt tidsrum, uanset hvor tørt tøjet er.

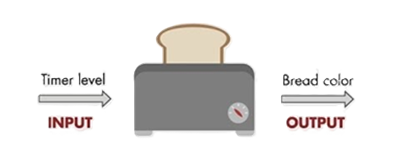

Figur 3. Åbent sløjfesystem ved hjælp af en brødrister

• Brødrister: Varmer i en fast periode uden at tjekke, hvor brunt brødet bliver.

Begge afhænger helt af de oprindelige indstillinger og fungerer bedst, når forholdene forbliver stabile.

Almindelige applikationer

Anvendes i vaskemaskiner, håndtørrere, elpærer, trafiksignaler, printere og vandingstimere, der håndterer gentagne opgaver og ikke behøver konstant overvågning.

Kontrolsystemer med lukket sløjfe

Et lukket sløjfe-kontrolsystem overvåger automatisk dets output og justerer dets input ved hjælp af feedback.Den sammenligner løbende det faktiske output med det ønskede sætpunkt og foretager korrektioner for at reducere enhver forskel eller fejl.Denne selvkorrigerende proces hjælper med at opretholde nøjagtighed, stabilitet og ensartet ydeevne, selv når ydre forhold ændrer sig.

Blokdiagram

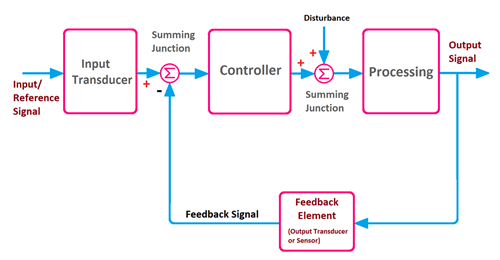

Figur 4. Closed Loop Control System Blokdiagram

Indgangssignalet (setpunktet) sammenlignes med feedbacksignalet ved komparatoren for at finde forskellen mellem den ønskede og faktiske udgang.Regulatoren justerer derefter aktuatoren og anlægget for at reducere denne forskel.Sensoren måler outputtet og sender det tilbage som feedback.Denne kontinuerlige proces holder systemet nøjagtigt og stabilt, selv når der opstår forstyrrelser.

Hovedtræk

• Retter automatisk fejl ved hjælp af feedback

• Høj nøjagtighed og stabil ydeevne

• Hurtig til at reagere, når forholdene ændrer sig

• Kræver korrekt opsætning og pålidelige sensorer

Eksempler

• Aircondition: Termostaten kontrollerer rumtemperaturen og justerer kølingen for at holde den på det valgte niveau.

• Fugtfølende tørretumbler: Sensorer måler, hvor fugtigt tøjet er, og justerer opvarmningen, indtil målet for tørhed er nået.

Disse eksempler viser, hvordan feedback hjælper systemerne med at forblive præcise, spare energi og arbejde effektivt.

Ansøgninger

Lukket sløjfesystemer bruges, hvor nøjagtighed og kontrol er meget vigtigt, såsom i HVAC-systemer, industriel automation, medicinsk udstyr, kraftværker og smarte enheder, der justerer automatisk ved hjælp af sensorer og kunstig intelligens.

Overgangen fra åbne til lukkede sløjfesystemer

• Bedre teknologi: Sensorer og mikrocontrollere er nu billigere og nemmere at bruge, hvilket gør feedbacksystemer mere almindelige.

• Energibesparelser: Feedback reducerer spild af strøm og forbedrer ydeevnen.

• Kvalitetskontrol: Moderne industrier kræver strammere proceskontrol for at opfylde globale standarder.

• Automation og smarte systemer: Lukket sløjfesystemer danner grundlaget for selvbetjente maskiner og smart fremstilling ved hjælp af kunstig intelligens.

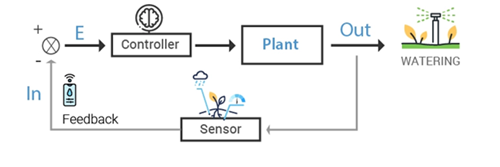

For eksempel vandede ældre vandingssystemer marker på faste tidspunkter, uanset hvor våd eller tør jorden var.Moderne systemer bruger fugtsensorer og vejrdata til at justere vandstrømmen automatisk.Dette skift viser, hvordan kontrol med lukket sløjfe hjælper med at spare ressourcer, forbedre nøjagtigheden og reducere omkostninger vigtige mål i næsten alle brancher.

Sammenligning af åbne og lukkede sløjfesystemer

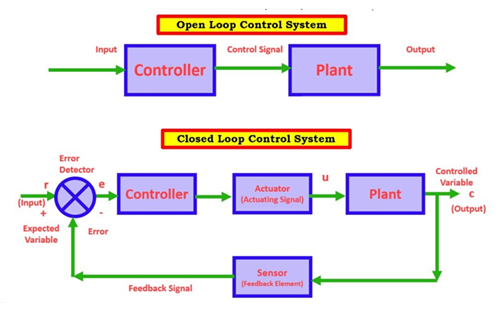

Figur 6. Sammenligner åben sløjfe og lukket sløjfe kontrolsystemer

Aspekt	Åbn Løkkesystem	Lukket Løkkesystem
Feedback	Ingen	Til stede
Nøjagtighed	Moderat;afhænger af kalibrering	Høj;vedligeholdes automatisk
Kompleksitet	Simpelt	Kompleks
Omkostninger	Lav	Højere på grund af sensorer og controllere
Responshastighed	Hurtig (ingen feedbackforsinkelse)	Lidt langsommere
Forstyrrelseshåndtering	Dårlig	Godt
Stabilitet	Naturligvis stabil	Afhænger af korrekt tuning
Vedligeholdelse	Minimal	Har brug for kalibrering og sensorpleje
Bedste brugssag	Gentagne, billige opgaver	Præcision og adaptive operationer

Rolle i materialeprøvning

Åben sløjfe i materialetestning- Arbejd med forudindstillede indstillinger som belastning, hastighed eller tid uden at bruge feedback.Deres nøjagtighed afhænger af korrekt kalibrering og stabile testforhold.Disse systemer er velegnede til simple eller gentagne tests, hvor forholdene forbliver de samme, såsom skolelaboratorier, tidlige eksperimenter eller rutinemæssige kvalitetstjek.

De er overkommelige og nemme at bruge, men da de ikke kan tilpasse sig ændringer i materialeadfærd, er de ikke egnede til test, der kræver meget høj præcision.

Lukket sløjfe i materialetest- Brug feedback til at kontrollere indstillinger som belastning, bevægelse eller belastning under testen.Dette hjælper dem med at forblive nøjagtige og producere ensartede resultater, der opfylder standarder som ASTM eller ISO.De tilbyder præcis kontrol af belastningshastigheden, forbedrer sikkerheden med automatiske afbrydelser og kan håndtere forskellige testtyper som spænding, træthed og cyklisk test.

Udfordringer i kontrolsystemdesign

- Systemstabilitet: Lukket sløjfesystemer kan blive ustabile, hvis de ikke er indstillet korrekt, hvilket fører til fejl eller fejl.

- Sensorfejl: Defekte eller unøjagtige sensorer kan sende forkert feedback og reducere systemets nøjagtighed.

- opsætning: Avancerede systemer har brug for dygtig opsætning og kalibrering, hvilket tager tid.

- Vedligeholdelsesomkostninger: Sensorer og aktuatorer kræver regelmæssig pleje og udskiftning for at fungere godt.

- Integrationsproblemer: Det kan være svært at forbinde styresystemer med eksisterende maskiner eller netværk uden ordentlig kompatibilitet.

Fremtiden for kontrolsystemer

Styresystemer bliver smartere og mere forbundet.Bedre sensorer vil indsamle detaljerede oplysninger og hjælpe systemerne med at reagere hurtigere.Med Internet of Things (IoT) vil enheder kommunikere med hinanden for en mere jævn drift og lettere overvågning.Kunstig intelligens vil give maskiner mulighed for at lære, forudsige ændringer og justere automatisk.Disse forbedringer vil gøre systemerne mere energieffektive og nemmere at fjernovervåge.Open loop-systemer vil stadig være nyttige til simple, billige opgaver, mens lukkede loop-systemer vil håndtere avancerede, præcise og smarte teknologier.

Konklusion

Kontrolsystemer holder vores verden kørende, lige fra simple husholdningsenheder til avancerede automatiserede industrier.Åbne og lukkede systemer spiller hver især en vigtig rolle i at balancere enkelhed med præcision.Efterhånden som teknologien udvikler sig, vil de fortsætte med at forme smartere, mere effektive og pålidelige maskiner til fremtiden.
