En NOR-port udsender kun HØJ, når hver indgang er LAV.Hvis selv en indgang bliver HØJ, falder outputtet til LAV.
For en NOR-port med to indgange:
Den opfører sig nøjagtigt som en OR-port, hvis output er inverteret.

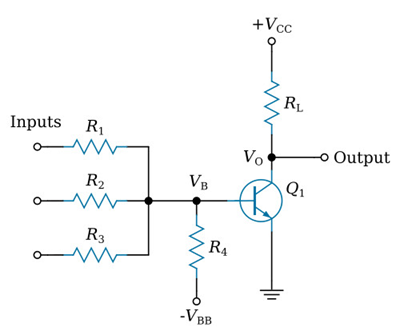

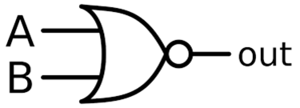

Figur 2. Transistor-baseret NOR-port
NOR-porte kan forstås både ud fra deres transistor struktur og deres logiske funktion.I en grundlæggende RTL design, hver input driver en transistor.Når et input er HØJ, at transistoren tænder og trækker udgangen LAV, og når alle indgange er LAVE, leder ingen af transistorerne, hvilket tillader en pull-up modstand for at indstille output HØJ.Denne hardwareadfærd matcher logikken i en NOR-port, der fungerer som en ELLER scenen efterfulgt af en IKKE etape.OR-delen kontrollerer, om nogen indgang er HIGH, og den lille cirkel på symbolet viser inversion der producerer det endelige LAV eller HØJ output.Ligesom OR-porte kan NOR-porte have to eller flere indgange, men giver altid en enkelt udgang.
(For en port med to indgange)
|
A |
B |
Q |
|
0 |
0 |
1 |
|
0 |
1 |
0 |
|
1 |
0 |
0 |
|
1 |
1 |
0 |

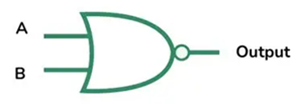

Figur 3. 2-Input NOR-port
2 Indgang NOR-port: Dette er den enkleste NOR-port.Den bruger to indgange og en udgang med fire mulige inputkombinationer.Udgangen er kun HØJ, når begge indgange er LAV.

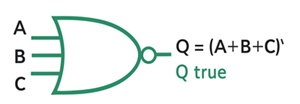

Figur 4. 3-Input NOR-port
3 Indgang NOR-port: En NOR-gate med 3 input udvider den samme regel til tre indgange.Udgangen er kun HØJ, når alle tre indgange er LAV.Dette hjælper med at reducere gate-antal i kredsløb, der kræver, at flere betingelser evalueres på én gang.

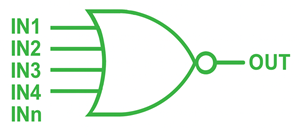

Figur 5. Multi-Input NOR-port
Multi Input NOR-port: En NOR-port med flere indgange håndterer et vilkårligt antal indgange.Hvis alle indgange er LAV, er udgangen HØJ.Hvis et input er HØJ, er udgangen LAV.Dette er nyttigt i systemer, hvor mange signaler skal være inaktive, før en handling kan forekomme.

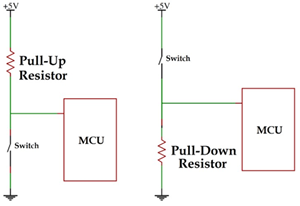

Figur 6. Brug af Pull-Up- og Pull-Down-modstande
Håndtering af ubrugte input: Ubrugte input bør aldrig efterlades flydende.Bind dem til jorden ved hjælp af en pull-down-modstand for at holde udgangene stabile.
|
IC
Model |
Logik
Familie |
Nummer
af Gates |
Indgange
per port |
Forsyning
Spændingsområde |
Typisk
Formeringsforsinkelse |
Output
Kør |
Pakke
Valgmuligheder |
|
CD4001 |
CMOS |
4 porte |
2-indgang |
3V til 15V |
50-200 ns (varierer med VDD) |
Moderat |
DIP, SOIC, TSSOP |
|
CD4025 |
CMOS |
3 porte |
3-indgange |
3V til 15V |
70-250 ns |
Moderat |
DIP, SOIC, TSSOP |
|
74HC02 |
Højhastigheds-CMOS (HC) |
4 porte |
2-indgang |
2V til 6V |
8-15 ns |
Stærk |
DIP, SOIC, TSSOP |
|
74HC27 |
Højhastigheds-CMOS (HC) |
3 porte |
3-indgange |
2V til 6V |
10-18 ns |
Stærk |
DIP, SOIC, TSSOP |
Inverter- Bind en indgang til jord, og porten fungerer som en IKKE-port.
Generelle logiske funktioner- Fordi NOR er universel, kan enhver boolsk funktion bygges ud fra NOR-kombinationer.
Dekodere- De kan registrere, når et helt sæt af overvågede bits er LAVT.
Aritmetik og kontrollogik- Bruges til gating, beslutningstagning og transportrelaterede operationer.
Programmerbar logik- Mange PAL- og PLA-strukturer kortlægger funktioner ved hjælp af NOR-baserede arrays.
1.SR-lås ved hjælp af NOR-porte: NOR-porte kan bruges til at bygge simple hukommelseskredsløb, hvor SR-låsen er det mest direkte eksempel.To NOR-porte er forbundet i en feedback-sløjfe, så udgangen kan holde sin værdi.S-indgangen indstiller udgangen HØJ, R-indgangen nulstiller den LAV, og når begge indgange er LAV, beholder låsen sin tidligere tilstand.Denne feedback-handling gør det muligt for kredsløbet at gemme en enkelt bit information.
2. Gated Latches: Gated Latches bygger på SR-låsen ved at tilføje en aktiveringskontrol, der sikrer, at den lagrede værdi kun ændres, når det er tilladt.Dette forbedrer stabiliteten og forhindrer uønskede opdateringer.
3.D Latches: A D Latch forenkler lagerstyring ved at generere gyldige S- og R-signaler fra en enkelt D-indgang.Når aktiveringssignalet er HØJ, følger låsen D-indgangen;når aktiveringen er LAV, holder låsen sin sidst gemte værdi.
4.Flip-flops: Flip-flops kombinerer to låse for at fange data præcist på en urkant.De er vigtige i digitale kredsløb såsom tællere, registre og timingsystemer.
• Universal til alle logiske funktioner
• Forudsigelig og enkel
• Lav strøm i CMOS
• Let at fejlfinde
• God støjtolerance
• Billig og bredt tilgængelig
• Ikke altid effektiv til kompleks logik
• Kan kræve mange porte til visse funktioner
• Hastighedsfald med høje inputtæller
• Ikke ideel til aritmetik med meget høj hastighed
NOR-porte kan være små, men de driver mange af de logik- og hukommelsesfunktioner, der bruges i moderne elektronik.Deres enkle regler gør dem nemme at lære, mens de stadig tilbyder en masse fleksibilitet.At vide, hvordan de fungerer, giver dig en stærk base for at forstå digitale kredsløb.
