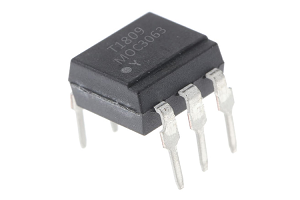

MOC3063 IC er en 6-polet I/O-optokobler designet til effektiv optisk isolering, der kombinerer en galliumarsenid-infrarød LED med en TRIAC-output og et nul-kryds kredsløb.Denne konfiguration minimerer skiftestøj og sikrer en jævn drift i enheder, der er drevet af 115/240 VAC -linjer.IC er vidt brugt i applikationer såsom AC-motordrev, hvor det muliggør præcis effektmodulation til energieffektiv og pålidelig motorisk kontrol.Det anvendes også til styring af ventiler, magnetventiler og andre elektromekaniske enheder, hvilket gør det godt i både industrielle og husholdningssystemer.Med sin evne til at forhindre højspænding i at skade følsomme kredsløb forbedrer MOC3063 sikkerhed og system pålidelighed på tværs af forskellige applikationer.

Katalog

MOC3063 -funktioner og specifikationer

MOC3063 IC er en optokobler, der bruges til effektiv og pålidelig kontrol i elektroniske systemer.

• Input IR -diode - Håndtag op til 50 mA strøm, 6V omvendt spænding og 120 MW strømafledning.

• Output Photo Triac - Understøtter 600V spænding, 1A spidsstrøm og 150 MW strømtab, ideel til højspændingsstabilitet.

• Energieffektivitet - fungerer med kun 5mA strøm og fungerer i temperaturer fra -40 ° C til 100 ° C.

• Avancerede funktioner - Nulspændingsovergang minimerer elektrisk støj, hvilket muliggør en jævn kontrol af 115/240 VAC-effekt.

MOC3063 Pinout

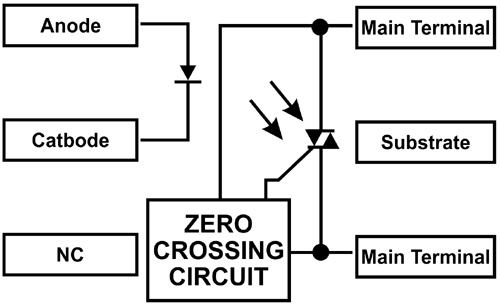

IC har 6 I/O -stifter.Du kan henvise til tabellen og billedet nedenfor for pinout og interne kredsløbsdetaljer.

Stift Antal	Stift Type
1	Anode
2	Katode
3	NC (ikke Tilsluttet)
4	Hoved Terminal
5	Substrat (gør ikke tilslut)
6	Hoved Terminal

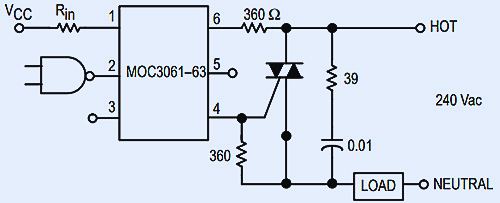

Hvordan MOC3063 fungerer?

En optoisolator eller optokobler findes i forskellige typer, herunder fototransistor, Photodarlington -transistor, foto -triac og foto SCR.Foto-triac- og foto-SCR-typer bruges ofte i AC- og højeffektkredsløb.De MOC3063 Optoisolator bruges ofte i disse applikationer til sikkert at skifte vekselstrømslinjer ved at isolere input fra output, beskytte dig og følsomme komponenter mod højspænding.

MOC3063 inkluderer en nul-krydsningsfunktion, der minimerer støj og interferens ved at skifte TRIAC, når AC-bølgeformen krydser nul spænding.Dette udvider ikke kun TRIAC's levetid, men beskytter også nedstrøms udstyr.Det er ideelt til at kontrollere vekselstrømbelastninger inden for forbrugerelektronik og industriel automatisering, hvilket sikrer pålidelig og stabil drift.Forståelse af nulkrydsningsteknologi giver ingeniører mulighed for at optimere dens fordele for bedre effektivitet, sikkerhed og systemets levetid.

MOC3063 alternativer

• MOC3020

• MOC3041

• TLP363J

MOC3063 Emballageindstillinger

• Gennem hulpakke - er holdbare og lette at samle manuelt, hvilket gør dem ideelle til prototyper.Med 0,4 tommer blyafstand indsættes de gennem PCB-huller og loddes og tilbyder stærke forbindelser.De foretrækkes til applikationer med mekanisk stress.

• Surface-monteringsenhed (SMD) -pakke - SMD -pakker bruges til kompakte design, monteret direkte på PCB -overfladen.De sparer plads, forbedrer ydelsen og er ideelle til højfrekvente applikationer.

• Sammenligning - Thru-hul-pakker giver stærk mekanisk support, mens SMD-pakker sparer plads og er bedre til automatiseret samling.Valget afhænger af projektbehov som holdbarhed og rum.

MOC3063 -applikationer

• AC -motordrev - Isolater kontrolkredsløb fra højeffektkomponenter, beskyttelse af logik og udvidelsesudstyrets levetid.

• Belysning og temperaturstyring -Adskiller kontrol med lav effekt fra højeffektkredsløb, forbedring af nøjagtighed og energieffektivitet.

• Ventil & magnetventil kontrol - Tilvejebringer isolering og reducerer støj til præcis timing i automatiseret fremstilling.

• Generel brug - Beskytter følsomme komponenter og sikrer pålidelig systemydelse.

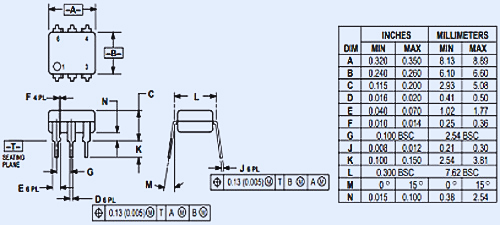

MOC3063 IC to-dimensionel model
