Vejledning til RGB -LED'er med deres typer, anvendelser, fordele og sammenligninger
2025-10-14 7254

RGB -LED'er har ændret, hvordan vi bruger lys, hvilket gør det nemt at skabe millioner af farver med bare rød, grøn og blå.De er magtfulde, fleksible og perfekte til dig.I denne artikel, lad os diskutere, hvordan RGB -LED'er fungerer, deres typer, kontrolmuligheder, Arduino -opsætning, kreativ belysning, topmodeller, fordele, sammenligninger, fejlfinding og sikkerhedstips.

Katalog

Forståelse af, hvordan RGB -LED'er fungerer

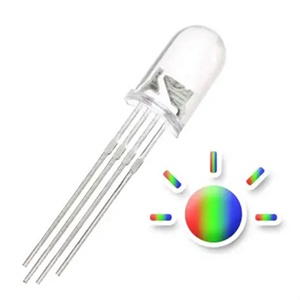

RGB-LED'er kombinerer tre små lysemitterende dioder rød, grøn og blå inde i en enkelt pakke.Ved at justere lysstyrken i hver farve kan de producere en bred vifte af nuancer ved hjælp af den additive farvemodel (det samme princip, der bruges i computerskærme og digitale skærme).

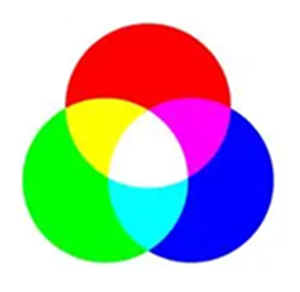

Figur 2. Additiv farvemodel

Den additive farvemodel

RGB -farvemodellen skaber farve ved at blande forskellige intensiteter af rød, grønt og blåt lys.Hver farvekanal bidrager til den samlede farvetone og lysstyrke.

• Alle kanaler ved fuld lysstyrke → Hvid

• alle fra → sort

• rød + grøn → gul

• Grøn + blå → cyan

• Rød + blå → magenta

Hvordan fungerer farveblanding?

Inde i en RGB -LED udsender hver diode lys ved en bestemt bølgelængde:

• Rød: 620–630 nm

• Grøn: 520–530 nm

• Blå: 460–470 nm

Når disse bølgelængder overlapper hinanden, opfatter vores øjne dem som blandede farver.Justering af lysstyrkeforholdet mellem de tre bestemmer den resulterende skygge.For eksempel skaber reduktion af grøn intensitet, mens du holder rød og blå høj, en purpuret tone.

Lysstyrke og intensitetskontrol

RGB LED'er bruger pulsbredde modulering (PWM) til at kontrollere lysstyrken.PWM tænder hurtigt hver kanal på og slukkes tusinder af gange i sekundet.Jo længere en kanal forbliver på under hver cyklus (toldcyklus), jo lysere vises den.For at få overgange til at se glattere ud, anvender mange systemer Gamma -korrektion og kompenserer for, hvordan det menneskelige øje opfatter lysstyrke.

Oprettelse af hvide og andre V ariat -ioner

Indstilling af alle tre kanaler til lige lysstyrke producerer næsten hvidt lys, skønt det muligvis har en let farvetone, da RGB-dioder ikke fuldt ud dækker det synlige spektrum.For mere nøjagtige hvide inkluderer RGBW -LED'er en ekstra hvid diode.Lys med højere ende bruger RGBCCT (dual-hvide) systemer til justerbar farvetemperatur og renere hvide, især nyttige i fotografering eller videobelysning.

Forskellige slags RGB -LED'er

En standard RGB -LED har fire stifter: en for hver farve og en delt terminal.Den længste pin er den almindelige forbindelse (enten anode eller katode).Hver farve har brug for sin egen modstand for at begrænse strømmen.Da røde LED'er har en lavere fremadspænding, kan modstandsværdier afvige lidt.

Common Anode RGB LED

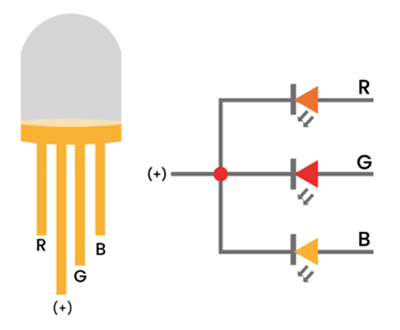

Figur 3. Almindelig anode RGB LED

Alle interne anoder opretter forbindelse til en enkelt positiv terminal (VCC).Hver farvestift gennemgår en modstand på controlleren, der trækker stiften lav for at tænde for den farve.

Almindelig katode RGB LED

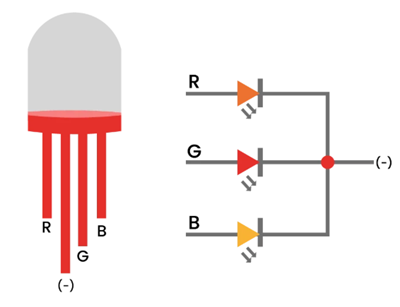

Figur 4. Almindelig katode RGB LED

Alle katoder opretter forbindelse til jorden (GND).Controlleren sender et højt signal for at tænde hver farve.

Funktion	Fælles Anode	Fælles Katode
Fælles pin	Positive (VCC)	Jorden (GND)
Kontrolsignal	Lav til tændt	Høj at tænde
Controller -handling	Synker strøm	Kilders nuværende
Kodning lethed	Kræver omvendt PWM	Standard PWM
Almindelige anvendelser	LED -strimler, delte forsyninger	Enkle kredsløb

RGB LED -kontrolmetoder

Ombord kontrol - For små eller enkelt LED-lys er kontrollerne ombord med indbyggede knapper eller opkald enkle og hurtige at bruge, hvilket gør dem gode til lette opsætninger eller hurtige justeringer.

Appkontrol - Til et hjem- eller studieopsætning giver appkontrol gennem platforme som Colbor Studio, Philips Hue eller Govee Home smarte funktioner og fuld tilpasning.Du kan ændre farver, justere lysstyrke, synkronisere lys med musik, gruppe flere inventar eller endda bruge stemmeassistenter som Alexa eller Google Home.

Fjernbetjening - Hvis dine LED-lys er installeret uden for rækkevidde, er fjernbetjeninger, der bruger infrarøde eller radiosignaler, ideelle, da de tillader lette justeringer uden at have brug for Wi-Fi eller en app.

Avancerede kontrolsystemer - Til større opsætninger såsom studios, koncerter eller filmsæt tilbyder avancerede systemer som DMX512 eller Wireless DMX (CRMX) præcise, skalerbar og synkroniseret kontrol over flere lys.

Forbindelse af en RGB førte til et Arduino -bestyrelse

At lære at kontrollere en RGB -LED med Arduino er en fantastisk måde at se farveblanding i handling.

Hvad du har brug for

• Arduino Uno

• Almindelig katode RGB LED

• 3 × 220Ω modstande

• Brødplade og jumper ledninger

Ledningsdiagram

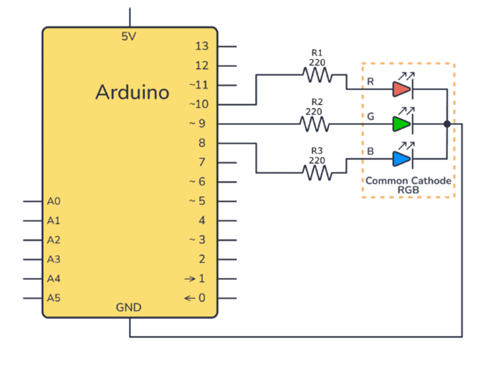

Figur 5. Common Cathode RGB førte til et Arduino -bord

Hver farvestift bruger sin egen modstand.Juster værdier for at afbalancere lysstyrke på tværs af farver. Den almindelige katodestift på RGB -LED er forbundet til jorden (GND), hvilket betyder, at alle farver deler den samme jordforbindelse.Ved at justere PWM -signalerne, der sendes fra Arduino til hver farvestift, kan du kontrollere lysstyrken og blandingen af ​​rødt, grønt og blåt lys for at skabe forskellige farver.

Kodeeksempel

Figur 6. RGB -værdier for at skabe forskellige farver ved hjælp af Arduino

Brug af MOSFET'er til LED-strimler eller højeffekt RGB-LED'er

Når du bruger højeffekt RGB-LED eller lange LED-strimler, kan Arduino alene ikke levere nok strøm til at drive dem sikkert.For at løse dette bruges N-kanals MOSFET'er, såsom IRLZ44N, som switches.Hver farvekanal rød, grøn og blå styres gennem en separat MOSFET, hvilket giver Arduino mulighed for at håndtere lysstyrke og farve ved hjælp af PWM -signaler uden at overbelaste dens stifter.MOSFET'erne håndterer den højere strøm direkte fra strømforsyningen, mens de deler en fælles grund med Arduino for at sikre korrekt drift.Denne opsætning giver sikker og effektiv kontrol af kraftfulde RGB -belysningssystemer.

Adressable RGB LED'er (WS2812B / SK6812)

Adressable LED'er indeholder deres egne små controllere, der tillader uafhængig farvekontrol.

Funktion	Analog RGB	Adresserbar RGB
Ledninger	3 PWM -stifter	1 datapål
Kontrollere	Delt farve	Individuelle farver
Biblioteker	N/a	Adafruit Neopixel, Fæsted
Magt	5V/12V	5v
Kompleksitet	Let	Timing-følsom

Tilføj en 470Ω -modstand på datalinjen for at beskytte den første LED mod spændingsspidser.Placer en 1000 µF kondensator på tværs af 5V- og GND -terminalerne i begyndelsen af ​​strimlen for at stabilisere strømforsyningen og forhindre flimring.Hvis du bruger en 3,3V mikrokontroller, skal du medtage en skifter på logikniveau for at sikre korrekt kommunikation mellem controlleren og 5V LED-strimlen.

Måder at bruge RGB -belysning til foto og video

1. Farverig baggrund: Let emne og baggrund separat for dybde.

2. Simuleret grøn skærm: Mål to grønne RGB -lys på en væg til kromarbejde.

3. Belysning af flere farver: Kombiner komplementære toner (blå/orange) til filmisk kontrast.

4. Filmisk humør: Varme toner føles hyggelige;Seje toner fremkalder rolig eller spænding.

5. Praktiske effekter: Brug indbygget brand-, politi- eller flimmervirkninger til ægthed.

Bedste RGB -LED'er fra Colbor

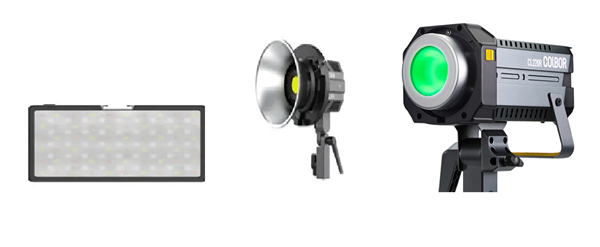

Figur 7. Forskellige Colbor RGB -belysningsmodeller

Model	Produktion Magt	Bedst For	Funktioner
PL8R	8W	Rejse, hurtige opsætninger	Kompakt, 13 effekter, 5000mAh batteri
Cl60r	60W	Hjemstudier, streaming	Audio-reaktiv, Bowens Mount, App kontrollere
Cl220r	220W	Avancerede skud	RGBCW -system, trådløs kontrol, aluminiumskrop

Fordele ved RGB -belysning

• Energieffektiv (ofte 75% mindre end traditionelle pærer)

• lang levetid (25.000+ timer typisk)

• Millioner af farveindstillinger

• Forbedrer humør og fokus

• Præcis farve gengivelse for skabere (høj CRI)

• App-, fjern- og stemmekontrolmuligheder

• Sikker, lav varmeudgang

• Arbejder for hjem, studios og filmsæt

RGB LED vs. standard LED -sammenligning

Funktion	RGB Ledet	Standard Ledet
Farveudgang	Blander rød, grøn, blå til millioner af nuancer	Enkelt fast farve
Kontrollere	Controller eller app	Skift eller dæmper
Brug sager	Dekorativ, kreativ scene	Generel belysning
Hvid kvalitet	RGBW/RGBCCT giver renere hvide	Fremragende
Kompleksitet	Mere avancerede ledninger	Enkel
Koste	Lidt højere	Sænke
Effektivitet	Også effektiv	Høj
Levetid	Lignende	25k - 50k timer
Bedst til	Studios, begivenheder, kreativt arbejde	Huse, kontorer

Fejlfinding af fælles RGB LED -problemer

Forkerte farver: Forårsaget af ledningsblandinger;Kontroller din pin -ordre, og bekræft, at LED -typen matcher din opsætning.

Flimmer: Normalt fra ustabil magt;Fastgør alle forbindelser, og tilsæt kondensatorerne for at glatte spænding.

En farve af: En udbrændt kanal eller spor kan forårsage dette;Udskift LED eller reparation af den beskadigede sti.

Ujævn lysstyrke: Sker, når modstande ikke stemmer overens;Balancemodstandsværdier for at udjævne lysniveauer.

Farveskift: Forekommer, når gamma -korrektion ikke anvendes;Aktivér styring af gammakorrektion for glattere falmer.

Spændingsfald: Fælles på lange løb;Brug tykkere ledninger og injicer strøm langs strimlen for at opretholde lysstyrken.

Overophedning: Forårsaget af overdreven strøm;Bekræft modstandsværdier og forbedrer varmeafledningen.

Softwareproblem: Stammer fra forkert pin -kortlægning;Dobbeltkontrol af din kode og sikre, at stifter stemmer overens med hardware.

Tips til vedligeholdelse og sikkerhed

• Match din LED's spænding/strøm til strømforsyningen.

• Brug stik af høj kvalitet og kabler.

• Tillad varmeafledning Aluminiumsstøtter hjælper.

• Rengør linser og diffusorer forsigtigt.

• Opbevar lys køligt og tørt.

• Opbevar firmware og apps opdateret.

• Testlys regelmæssigt inden vigtige skud.

Konklusion

RGB -LED'er giver dig mulighed for at kontrollere farve, humør og lysstyrke med præcision.Fra enkle DIY -projekter til kreative belysningsopsætninger gør de det nemt at designe enhver atmosfære, du ønsker.Når du har forstået, hvordan de fungerer, kan du bruge dem hvor som helst fra dit skrivebord til et fuldt studieopsætning.
