V48A48C500B fra Vicor Corporation eksemplificerer avanceret innovation i DC-DC-strømkonvertering med høj densitet.Denne isolerede konverter er designet til præstationskritiske miljøer og tilbyder robust 500W udgangseffekt, forstærket 3 kV isolering og højeffektiv drift inden for en kompakt formfaktor med fuld mursten.Med sit brede inputområde, avanceret switching -teknologi og overholdelse af globale sikkerhedsstandarder fungerer det som en pålidelig effektløsning på tværs af sektorer som telekommunikation, industriel automatisering, rumfart og forsvar.Denne artikel udforsker funktioner, fordele, applikationer og tekniske designovervejelser, der gør V48A48C500B til en fremtrædende i sin klasse.

Katalog

V48A48C500B Oversigt

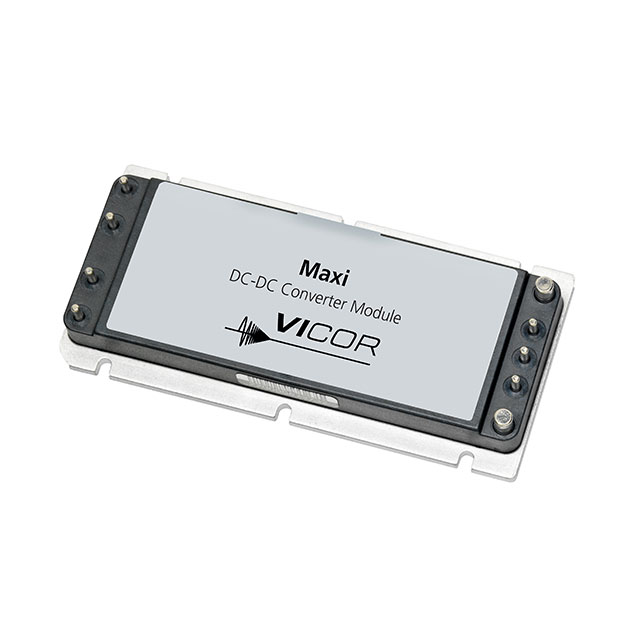

De V48A48C500B Fra Vicor Corporation er en højtydende, isoleret DC-DC-konverter designet til krævende strømansøgninger.Betjening fra et bredt 36–75V inputområde leverer det en reguleret 48V -output til op til 500W med høj effektivitet (op til ~ 89,7%).Denne konverter, der ligger i en kompakt fuld-mursten gennem hulpakke, tilbyder forstærket 3 kV isolering og avancerede funktioner som underspændings lockout (UVLO), overspændingsbeskyttelse (OVP) og fjerntliggende nedlukningsevne.

En del af Vicors betroede Maxi -serie, V48A48C500B er ideel til telekommunikation, industriel automatisering, rumfart og militære systemer - hvor strømtæthed, robust ydeevne og termisk modstandsdygtighed er kritisk.Dets pålidelige design og modulopbyggede kompatibilitet gør det velegnet til skalerbare systemarkitekturer.

Hvis du er interesseret i at købe V48A48C500B, er du velkommen til at kontakte os for priser og tilgængelighed.

V48A48C500B Funktioner og fordele

• Bredt inputområde - Understøtter standard 48V -kraftsystemer, mens de tilbyder lofthøjde til spændingsstigninger og kortvarige begivenheder, hvilket sikrer pålidelig drift i krævende miljøer.

• Reguleret 48V output, programmerbar 10–110% -Leverer en tæt kontrolleret output med ± 0,3% reguleringsnøjagtighed og fleksibelt trimområde, hvilket muliggør finjusteret spændingstilpasning til forskellige belastningskrav.

• 500w output kl. 10.42A -Tilvejebringer robust kraft i en kompakt formfaktor med fuld mursten, der opnår høj effekttæthed (~ 100W/in³) til rumbegrænsede systemer.

• Forstærket 3 kvrms isolering -sikrer bruger- og systemsikkerhed gennem galvanisk isolering, opfylder strenge standarder for industrielle, telekom og medicinske kvalitetsapplikationer.

• Højeffektiv ZCS/ZVS-switching -Anvender nulstrøm og nulspændingsskifteknologier til at reducere strømtab, øge pålideligheden og lavere termiske styringsbehov.

• Operation med lav støj -Designet til minimal udført og udstrålet EMI, hvilket gør den velegnet til støjfølsomme applikationer såsom præcisionsinstrumentering eller RF-systemer.

• Output Overspoltage Protection (OVP) -Skjolde nedstrøms kredsløb fra skader på grund af fejlinduceret spændingspidser, hvilket forbedrer systemets modstandsdygtighed.

• Input undervoltage lockout (UVLO) -Forhindrer ustabil drift ved at hæmme opstart, når indgangsspændingen er for lav, hvilket sikrer, at rene opstart og strøm-ned-sekvenser.

• Logik Aktivér/deaktiver kapacitet - Understøtter ekstern kontrol, der tillader fjerntliggende nedlukning/opstart, strømsekventering og integration af systemfejl.

• Enkelttråd og transformer-koblet parallel - Aktiverer skalerbare effektkonfigurationer og N+M -redundans ved at tillade problemfrit modul parallelt.

• Compact fuld-mursten chassis (117 × 56 × 13mm) -Tilbyder en slank, pladsbesparende pakke, der er optimeret til tætte PCB-layouts og højtydende platforme.

• Fungerer op til +100 ° C - Opretholder ensartet ydeevne i forhøjede omgivelsestemperaturer uden afgrænsning, ideel til barske eller fanløse applikationer.

• Rohs, UL, CE, CB certificeret - Overholder internationale sikkerheds-, miljømæssige og lovgivningsmæssige standarder for global brugbarhed og markedsadgang.

V48A48C500B applikationer

• Telekommunikation - Powers Core og Edge Networking Equipment, Base Stations og Optical Transport Systems med stabil, isoleret DC -strøm.

• Industriel automatisering -Understøtter fabriksautomation, motorstyring og programmerbare logiske controllere (PLC'er) i robuste miljøer med højt støj.

• Computersystemer -Leverer effektiv strøm til servere, datacentre og højtydende computerplatforme, hvor plads og varme er begrænsninger.

• Lette elektriske køretøjer - Aktiverer pålidelig strømfordeling til elektriske scootere, cykler og kompakte mobilitetsplatforme.

• Aerospace & Defense - Ideel til avionik, radar og sikre kommunikationssystemer, der kræver høj pålidelighed og forstærket isolering.

• Jernbanesystemer -Velegnet til elektronik om bord, signalinfrastruktur og trackside-kontrolenheder i jernbane- og transitapplikationer.

• Robotik -Powers-servoer, sensorer og AI-drevne controllere i industrielle, kommercielle og autonome robotsystemer.

• Satelliter & plads -Designet til brug i rumvurderet elektronik og satellitundersystemer, hvor vægt, effektivitet og strålingstolerance er kritisk.

• Test og måling -Tilvejebringer ren, reguleret kraft til præcisionsinstrumenter, kalibreringsopsætninger og elektronisk test af laboratorie-kvalitet.

• Ubemandede luftfartøjer (droner) - Understøtter strømforsyning til drone -navigationssystemer, elektronik for nyttelast og kommunikationsudstyr.

V48A48C500B Grundlæggende moduldrift

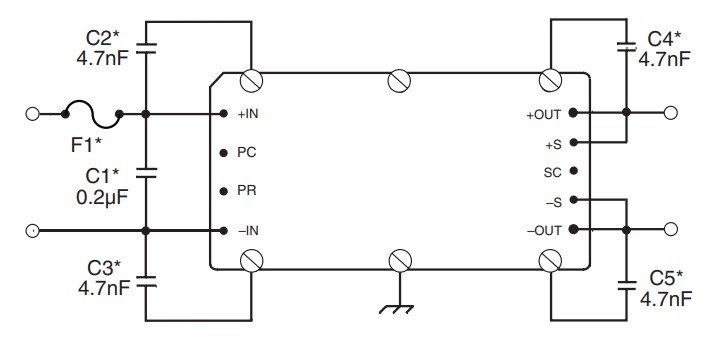

Dette diagram illustrerer den grundlæggende modul-operation for Vicor V48A48C500B isoleret DC-DC-konverter.Det viser, hvordan modulet er integreret i et system med input- og outputfiltreringskomponenter for at sikre stabil ydelse og elektromagnetisk kompatibilitet.

På inputsiden inkluderer kredsløbet tre kondensatorerC1 (0,2 µF) og C2, C3 (4,7NF hver)sammen med en Sikring (F1) at undertrykke støj og give beskyttelse mod overstrøm.Disse komponenter filtrerer input transienter og hjælper med at reducere udførte EMI.+Ind og –in terminaler modtager indgangsspændingen, der passerer gennem det interne strømkonverteringskredsløb.

På Output side, C4 og C5 (4,7NF hver) Server som højfrekvente støjfiltre for at stabilisere output og forbedre signalintegriteten.Output leveres via +Ud og - ud stifter, med yderligere sans og Kontrolstifter+S, –S (fjernmåling), PC (primær kontrol), PR (primær afkast) og SC (sekundær kontrol)Bruges til spændingsregulering, feedback og fjernstyring.

V48A48C500B Alternativer Produkter

V24b24H200 mia

V48A48C500BG2

V48A48C100B3

V48A48C500AL2

V48A48C500A3

V48A48C500B -specifikationer

V48A48C500B Absolutte maksimale ratings

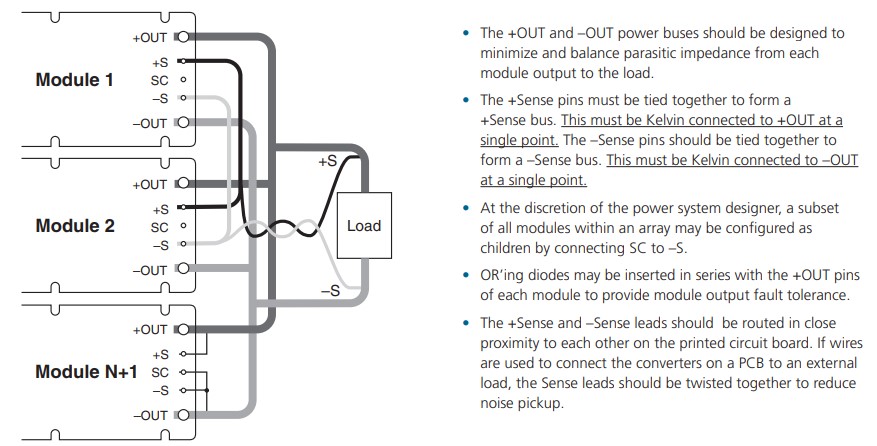

V48A48C500B Parallel Bus Output

V48A48C500B mekaniske tegninger

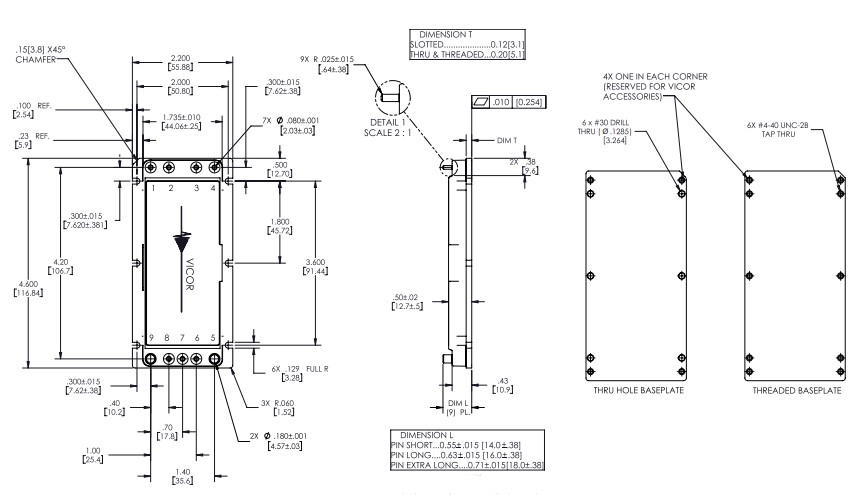

Denne mekaniske tegning af V48A48C500B skitserer sine pakkedimensioner i fuld mursten og monteringspecifikationer, kritisk for systemintegration og PCB-layoutplanlægning.

Modulet har et rektangulært fodaftryk, der måler 4,60 inches (116,84 mm) i længden og 2,20 tommer (55,88 mm) i bredden, med en højde på 0,54 tommer (13,72 mm). Denne størrelse er i overensstemmelse med industristandarden fuld mursten dimensioner, hvilket gør det muligt for den at passe ind i standardkraftkonverteringspladser.

Monteringshuller er nøjagtigt placeret til sikker installation.Tegningen viser Seks monteringshuller (størrelse #6-32 eller M3-indstillinger) og fire hjørnehuller, der er reserveret til vicor -tilbehør.To monteringstyper er illustreret: gennem hullers basisplade og gevindbundne baseplade, afhængigt af hvordan modulet vil være fastgjort til en køleplade eller chassis.

PIN -placering og længder er også specificeret.Pins er fordelt og justeret langs den nederste kant med forskellige længder afhængigt af applikationen (kort, lang eller ekstra lang).De mekaniske tolerancer sikrer kompatibilitet med automatiseret samling og pålidelig elektrisk kontakt.

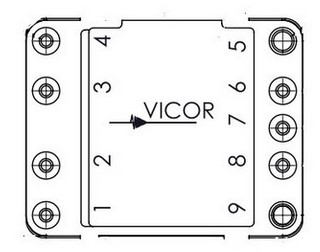

V48A48C500B PIN -konfiguration

V48A48C500B PCB -montering

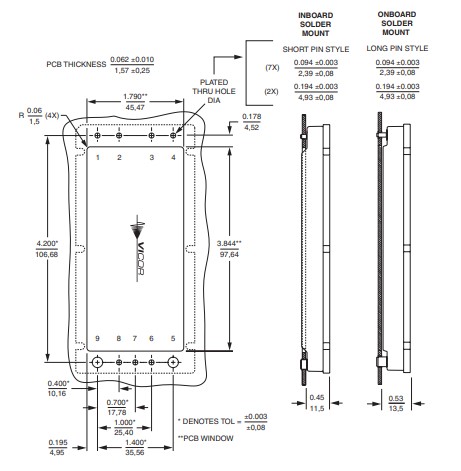

Dette PCB -monteringsdiagram for V48A48C500B giver detaljerede layoutspecifikationer til sikker og præcis installation på et trykt kredsløbskort.Modulet er designet til at passe til en kortudskæring med et PCB -vinduesområde i 1,750 "× 3,844" (44,45 mm × 97,64 mm) og bruger udpladede gennem huller til pin-forbindelser.

Det har plads til både kort-polet og lang-polet stilarter afhængigt af om enheden er monteret til indbygget lodning eller ombord lodning.Korte stifter har en samlet højde på cirka 0,45 inches (11,5 mm), mens Lange stifter når ca. 0,53 tommer (13,5 mm), der tillader fleksibilitet i monteringshøjde og bordstack-up.

Diagrammet specificerer også pin -tonehøjdeafstand, huldiametre og komponentafstandstolerancer for optimal justering og pålidelig elektrisk kontakt.Disse retningslinjer er vigtige for at sikre mekanisk integritet og korrekt termisk grænseflade, når der monteres modulet i tætte eller termisk krævende applikationer.

V48A48C500B vs V24C48T100BG2 Sammenligning

V48A48C500B Producent

V48A48C500B er lavet afVicor Corporation , der blev grundlagt i 1981 af Dr. Patrizio Vinciarelli, er en global leder inden for modulære magtkonverteringsløsninger, med hovedkvarter i Andover, Massachusetts.Virksomheden har specialiseret sig i højtydende DC-DC- og AC-DC-konvertermoduler, der spænder fra traditionelle mursten-stilformater til avancerede chipskala-effektkomponenter.Vicors Technologies driver kritiske applikationer på tværs af computing, telekommunikation, industriel automatisering, rumfart, bilindustrien og forsvarssektorer.Med en produktionsfacilitet på 320.000 kvadratmeter, cirka 1.080 ansatte og årlige indtægter på 405 millioner USD, fungerer Vicor som et børsnoteret selskab på NASDAQ under ticker -symbolet VICR.Dens modulære "magtkomponent" -designfilosofi leverer enestående effekttæthed, effektivitet og skalerbarhed, der understøtter banebrydende innovationer i højspændings computing, elektrisk mobilitet, rumsystemer og videre.

Konklusion

V48A48C500B tilbyder uovertruffen ydelse til missionskritiske systemer, der kræver stabil 48V udgangseffekt.Dets brede applikationsomfang, avancerede beskyttelsesfunktioner og let integration styrker Vicors ry for at levere strømmoduler, der overstiger industristandarder.Uanset om du bygger skalerbar serverinfrastruktur eller designe robust strømfordeling til rumfartssystemer, giver V48A48C500B effektiviteten og fleksibiliteten moderne system efterspørgsel.

Datablad PDF

V48A48C500B Datablad:
