Direkte online starter: arbejde, struktur, fordele og anvendelser
2025-10-30 4764

En Direct Online Starter (DOL) er en simpel enhed, der bruges til at starte elektriske motorer.Den forbinder motoren direkte til strømforsyningen, så motoren kan starte hurtigt og køre med fuld hastighed.Da den er nem at bruge, lav i omkostninger og meget pålidelig, er den til små og mellemstore motorer i boliger, gårde og industrier.Denne artikel forklarer, hvad en DOL-starter er, hvordan den virker, dens dele, ledninger, sikkerhedsfunktioner, fordele, begrænsninger og hvor den findes.Den sammenligner også DOL-starteren med Star-Delta-starteren.

Katalog

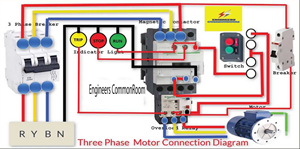

Figur 1. Trefaset DOL-starterforbindelsesdiagram

Hvad er Direct Online Starter (DOL)?

A Direkte online starter eller DOL er en simpel enhed, der bruges til at starte og stoppe en elektrisk motor, især trefasede induktionsmotorer.Direct Online Starter fungerer ved at forbinde motoren direkte til hovedstrømforsyningen, så den kan modtage den fulde netspænding ved opstart.Dette giver motoren et højt startmoment, hvilket hjælper den med at nå fuld hastighed hurtigt.

En DOL-starter består normalt af en kontaktor, et termisk overbelastningsrelæ og start- og stop-trykknapper.Når du trykker på startknappen, lukker kontaktoren, og strømmen løber direkte til motoren, og når du trykker på stopknappen, åbner kontaktoren og afbryder strømmen.Overbelastningsrelæet giver beskyttelse ved at afbryde motoren, hvis den overophedes eller trækker for meget strøm.

DOL starter er ideel til små til mellemstore motorer, der bruges i pumper, ventilatorer og andre industrielle maskiner.På grund af dets enkle design, lave omkostninger og pålidelighed.

DOL Starter Struktur

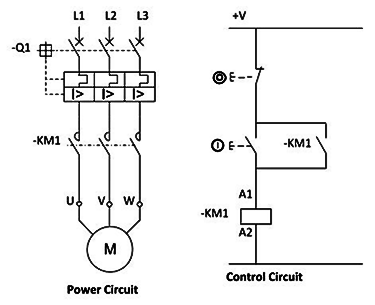

Figur 2. Strøm- og kontrolkredsløb for en direkte online starter (DOL)

Direct Online Starter (DOL) har to hoveddele, strømkredsløbet og kontrolkredsløbet.Disse dele arbejder sammen for at starte, stoppe og beskytte motoren under drift.Strømkredsløbet leverer elektricitet til motoren, mens styrekredsløbet bestemmer, hvornår det tænder eller slukker, hvilket sikrer sikker og pålidelig drift.

Strømkredsløbet inkluderer hovedafbryderen eller MCB, kontaktor, overbelastningsrelæ og trefasemotoren.Hovedafbryderen beskytter anlægget mod kortslutninger, mens kontaktoren fungerer som en elektrisk kontakt, der styrer strømmen.Overbelastningsrelæet afbryder strømmen, hvis motoren overophedes eller trækker for meget strøm, hvilket holder den sikker.

Styrekredsløbet håndterer motorens drift ved hjælp af start- og stopknapper, kontaktorspole og overbelastningsrelækontakter.Et tryk på startknappen aktiverer spolen til at køre motoren, og et tryk på stopknappen afbryder kredsløbet.Hvis der opstår overbelastning, åbner relæet kredsløbet for at stoppe motoren og forhindre beskadigelse.

DOL-startkredsløbsledning

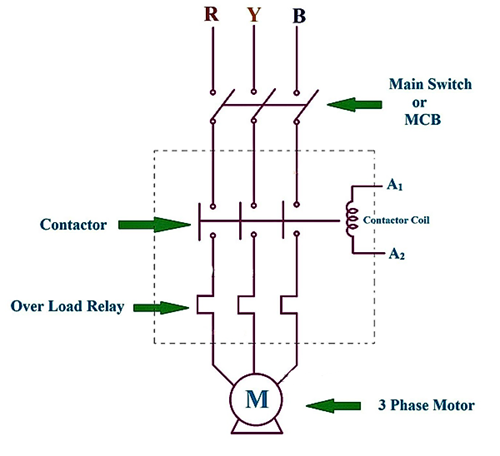

Figur 3. DOL-startkredsløbsledning

Ledningen til en Direct Online Starter (DOL) forbinder alle dele, der er nødvendige for at styre og beskytte motoren.DOL har forskellige forbindelser til kontaktor, overbelastningsrelæ og kontrolknapper.

Hovedkontaktforbindelse

- Hovedkontakterne forbinder strømforsyningen til motoren.

- Hver faselinje (R, Y og B) passerer gennem kontaktoren og MCCB, før den når motoren.

- Når kontaktoren er aktiveret, lukker kontakterne og tillader strøm at strømme til motoren.

Normalt åben (NO) kontaktforbindelse

- NO-kontakten forbliver åben, når motoren er slukket.

- Når startknappen trykkes ned, lukker den og tillader strøm at aktivere kontaktorspolen.

- Dette holder motoren kørende, indtil der trykkes på stopknappen.

Normalt lukket (NC) kontakt

- NC-kontakten forbliver lukket under normal drift.

- Når der trykkes på stopknappen, eller der sker en overbelastning, åbner den kredsløbet.

- Dette afbryder strømmen til kontaktorspolen og stopper motoren sikkert.

Relæspoletilslutning

- Relæspolen (A1 og A2) styrer kontaktorens koblingshandling.

- A1 forbindes til strømforsyningen, mens A2 forbindes gennem det termiske overbelastningsrelæ.

- Når startknappen trykkes ned, aktiveres spolen, idet kontaktoren trækkes lukket og motoren startes.

Termisk overbelastningsrelæforbindelse

- Overbelastningsrelæet er forbundet mellem kontaktor og motor.

- Den overvåger strømmen, der løber til motoren.

- Hvis motoren overophedes eller trækker for meget strøm, åbner relæet sin NC-kontakt og afbryder strømmen for at beskytte motoren.

Hvordan virker DOL Starter

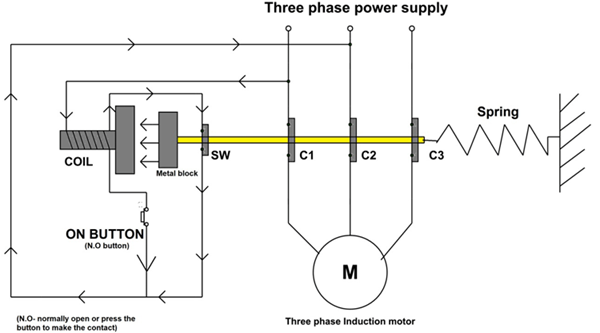

Figur 4. Direkte online starter arbejde

A Direkte online starter (DOL) fungerer ved at tilslutte motoren direkte til den fulde strømforsyning.Når der trykkes på startknappen, aktiveres kontaktorspolen og lukker hovedkontakterne.Dette tillader fuld spænding at nå motoren, hvilket får den til at starte øjeblikkeligt og køre med fuld hastighed.

Når motoren kører, forbliver den normalt åbne (NO) kontakt lukket, hvilket holder kontaktoren aktiveret, så motoren fortsætter med at køre.Når der trykkes på stopknappen, åbner kredsløbet til kontaktorspolen og afbryder den.Dette åbner hovedkontakterne og afbryder motoren fra strømforsyningen og stopper den sikkert.

Hvis motoren overophedes eller trækker for meget strøm, aktiveres det termiske overbelastningsrelæ automatisk.Det åbner styrekredsløbet og stopper motoren for at forhindre beskadigelse.

Sikkerheds- og beskyttelsesfunktioner i DOL Starter

Direct Online Starter (DOL) inkluderer flere indbyggede sikkerheds- og beskyttelsesfunktioner, der holder motoren og operatøren sikker.Disse funktioner forhindrer skader fra overbelastning, kortslutninger og strømsvigt, hvilket sikrer, at motoren fungerer pålideligt.

• Overbelastningsbeskyttelse - Termisk overbelastningsrelæ beskytter motoren mod overophedning eller at trække for meget strøm.Når motoren er overbelastet, afbryder relæet automatisk strømmen for at stoppe motoren og forhindre beskadigelse.

• Kortslutningsbeskyttelse - En afbryder (MCB eller MCCB) bruges til at beskytte ledninger og motor mod kortslutninger.Hvis der opstår en fejl eller pludselig høj strøm, afbryder afbryderen øjeblikkeligt strømforsyningen for at undgå skader.

• Start og stop knapper - DOL-starteren inkluderer start- og stop-trykknapper for sikker betjening.Startknappen aktiverer kontaktoren til at køre motoren, mens stopknappen bryder kredsløbet og stopper motoren med det samme, når det er nødvendigt.

• No-Volt Protection (NVP) - Denne funktion forhindrer motoren i at genstarte automatisk efter et strømsvigt.Når strømmen afbrydes, deaktiveres kontaktorspolen, så motoren forbliver OFF, indtil operatøren trykker på startknappen igen.

• Beskyttelse mod fasefejl - Hvis en fase af den trefasede forsyning svigter eller bliver ubalanceret, afbryder overbelastningsrelæet eller fasebeskyttelsesanordningen motoren.Dette forhindrer ujævn strøm, der kan skade motorviklingerne.

Fordele og ulemper ved DOL

Fordele ved DOL Starter:

• Let at forstå og bruge på grund af dens enkle konstruktion.

• Billigere end andre typer motorstartere, da den bruger færre komponenter.

• Ledningsføring er enkel, og den kræver ikke kompleks opsætning eller hyppig vedligeholdelse.

• Motoren starter hurtigt, fordi den modtager den fulde netspænding direkte.

• Færre dele, færre chancer for fejl, hvilket gør det til et pålideligt valg.

• Bedst egnet til små til mellemstore motorer, der anvendes i pumper, ventilatorer og kompressorer.

Ulemper ved DOL Starter:

• Motor trækker 6 til 8 gange sin normale strøm under opstart, hvilket kan forårsage spændingsfald.

• Høj startstrøm kan beskadige større motorer eller påvirke elektrisk udstyr i nærheden.

• Kan ikke kontrollere eller justere motorhastigheden under opstart.

• Pludselig fuldspændingsstart kan forårsage slid eller belastning på motorakslen og tilsluttede maskiner.

• I svage strømsystemer kan høj strøm reducere spændingen og forstyrre andre belastninger.

Applikationer af Direct Online Starter

Vandpumper – Anvendes almindeligvis i pumpesystemer, der fungerer på små eller mellemstore motorer.

Luftkompressorer – Ideel til udstyr, der kræver højt startmoment og hurtig betjening.

Ventilatorer og blæsere – Anvendes i ventilations- og kølesystemer til jævn motorstyring.

Transportørsystemer – Installeret på fabrikker for at drive materialebevægelse langs produktionslinjer.

Blandere og kværne – Velegnet til bearbejdningsmaskiner, der starter og stopper ofte.

Drejebænke og boremaskiner – Implementeret på værksteder til at drive let værktøj.

Centrifugalpumper – Findes i landbrugs- og kunstvandingsopsætninger til pålidelig vandforsyning.

Generelt industrielt udstyr – Anvendes overalt, hvor simpel, direkte motorstart er tilstrækkelig.

DOL Starter vs Star-Delta Starter

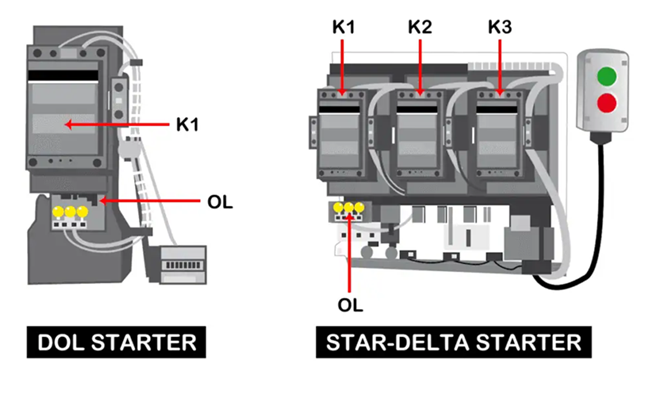

Figur 5. DOL Starter vs Star-Delta Starter

Feature	DOL Starter	Stjerne-Delta Starter
Fuld formular	Direkte online starter	Star-Delta Starter
Tilslutningstype	Motor tilsluttet direkte til strømforsyningen	Motor starter i Star forbindelse og skifter derefter til Delta
Startaktuel	Meget høj (6-8 gange den fulde belastningsstrøm)	Lav (ca. en tredjedel af DOL-strøm)
Startmoment	Højt startmoment	Lavere startmoment
Spænding ved start	Fuld linjespænding	Reduceret spænding (ca. 58 % af netspændingen)
Strømkredsløb Kompleksitet	Simpelt	Mere komplekse (anvendelser timer eller automatisk switch)
Kontrolkredsløb	Grundlæggende ledninger og komponenter	Kræver stjerne-delta overgangssystem
Omkostninger	Lave omkostninger	Dyrere pga ekstra komponenter
Motor størrelse Egnethed	Små og mellemstore motorer	Store motorer (normalt over 5 HK eller 4 kW)
Spændingsfald	Forårsager højere spænding falde under opstart	Lavere spændingsfald kl opstart
Vedligeholdelse	Nem at vedligeholde	Kræver mere opsætning og justering
Startmetode	Direkte forbindelse til linje	To-trins proces (Stjernestart → Deltaløb)
Ansøgning	Pumper, ventilatorer, kompressorer og mindre maskiner	Industrielle maskiner og kraftige motorer

Konklusion

Direct Online Starter (DOL) er en nem og sikker måde at starte og beskytte elektriske motorer på.Det giver motoren fuld spænding ved opstart og inkluderer sikkerhedsfunktioner som overbelastnings- og kortslutningsbeskyttelse.Selvom den trækker en høj strøm ved start og ikke er egnet til store motorer, er den stadig det bedste valg til mindre.Fordi den er enkel, overkommelig og pålidelig, er DOL-starteren meget brugt til pumper, ventilatorer, kompressorer og andre motordrevne maskiner.
