En simpel guide til inverterende og ikke-inverterende forstærkere
2025-12-16 5557

Operationsforstærkere eller op-amps er elektroniske komponenter, der bruges til at gøre signaler stærkere.To af de to almindelige typer op-amp kredsløb er den inverterende forstærker og den ikke-inverterende forstærker.Disse kredsløb bruges i mange elektroniske projekter.Denne vejledning forklarer negativ feedback, hvordan inverterende og ikke-inverterende forstærkere fungerer, deres fordele, ulemper, applikationer og fejlfinding.

Katalog

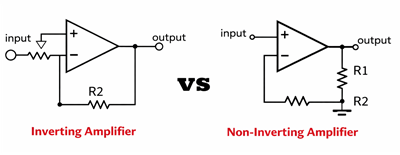

Figur 1. Inverterende og ikke-inverterende forstærkerkredsløb

Hvad er negativ feedback i op-forstærkere?

Negativ feedback i operationsforstærkere (op-amps) er en teknik, hvor en del af udgangssignalet føres tilbage til inverterende (–) input af op-amp.Dette feedbacksignal modarbejder inputsignalet, hvilket reducerer den meget høje open-loop forstærkning af op-forstærkeren og gør forstærkerens adfærd stabil og forudsigelig.

Uden negativ feedback er en op-amps forstærkning så høj, at selv et meget lille input kan drive outputtet til mætning.Ved at anvende negativ feedback gennem eksterne komponenter, normalt modstande, fungerer forstærkeren i en konfiguration med lukket sløjfe, hvor den samlede forstærkning er præcist indstillet af feedback-netværket frem for op-ampens interne karakteristika.

Negativ feedback forbedres stabilitet, linearitet, og båndbredde, samtidig med at det reducerer forvrængning og følsomhed over for støj, temperaturændringer og komponent v ariat ioner.Af denne grund er negativ feedback grundlæggende i praktiske op-amp kredsløb, herunder inverterende og ikke-inverterende forstærkere, for at sikre pålidelig og kontrolleret signalforstærkning.

Hvad er en inverterende forstærker?

An inverterende forstærker er en type operationsforstærker konfiguration designet til at ændre både størrelsen og retningen af et signal.Kildespændingen påføres den negative terminal, mens den positive terminal holdes ved et fast referencepunkt.

I dette arrangement bevæger det resulterende output sig i den modsatte retning af det oprindelige signal, positive ændringer giver negative reaktioner, og negative ændringer giver positive reaktioner.

En feedback-sti forbinder outputtet tilbage til kredsløbsinputtet, hvilket sikrer kontrolleret adfærd og pålidelig ydeevne.Ved at vælge passende modstandsværdier kan kredsløbet indstilles til at give et ønsket niveau af signalstigning, mens stabiliteten bevares.

Sådan fungerer en inverterende forstærker

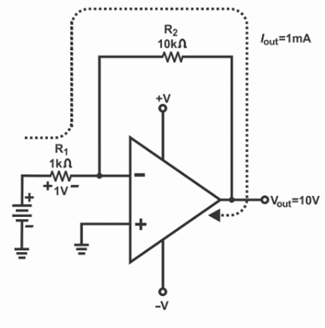

Figur 2. Arbejdsdiagram af en inverterende op-amp-forstærker

Dette kredsløb fungerer ved at lede et spændingssignal gennem en seriemodstand ind i den ene side af operationsforstærkeren.Den modsatte indgangsterminal er fastgjort til et referenceniveau, normalt 0 V. På grund af tilbagekoblingsvejen afbalancerer forstærkeren automatisk sine interne input, således at forbindelsespunktet forbliver tæt på nulpotentialet, en tilstand kendt som en virtuel reference.

Når signalet kommer ind, passerer den elektriske strøm gennem den første modstand og fortsætter gennem tilbagekoblingsvejen forbundet til udgangen.Forstærkeren justerer løbende sit udgangsniveau for at opretholde denne balance.

På grund af denne handling fremstår det endelige output som et proportionalt justeret signal med modsat polaritet.Styrken af ​​denne effekt bestemmes af forholdet mellem de to modstande, hvilket muliggør ensartet og kontrolleret signalbehandling.

Hvad er en ikke-inverterende forstærker?

A ikke-inverterende forstærker også en type operationsforstærker, der booster et elektrisk signal, mens polariteten holdes uændret.Den indkommende spænding påføres plusterminalen, så det resulterende output stiger og falder på samme måde som det originale signal.

Ikke-inverterende forstærker valgt, når signalretningen skal bevares.Denne forstærker findes i lydsystemer, måleudstyr og spændingsbufferopgaver, hvor det er nødvendigt at opretholde den originale bølgeform.

Sådan fungerer en ikke-inverterende forstærker

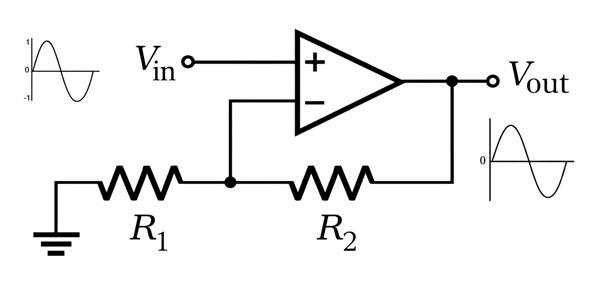

Figur 3. Ikke-inverterende forstærkerkredsløb

Dette kredsløb fungerer ved at tillade operationsforstærkeren at sammenligne en del af sin output med en fast reference gennem en tilbagekoblingsvej.Et modstandsnetværk forbinder udgangen tilbage til den modsatte indgangsterminal, hvilket gør det muligt for enheden at regulere sin reaktion automatisk.

Efterhånden som inputniveauet ændres, justerer forstærkeren sit output, indtil balance er nået.Graden af ​​signalforøgelse indstilles af forholdet mellem feedbackkomponenterne, hvilket resulterer i jævn, pålidelig drift med kontrolleret spændingsforstærkning.

Fordele ved inverterende og ikke-inverterende forstærkere

Fordele ved inverterende forstærkere:

• Giver præcis og stabil forstærkningskontrol ved hjælp af modstandsforhold

• Producerer forudsigelig og ensartet ydeevne

• Nyttig til signalblanding og summering

• Hjælper med at reducere støjeffekter ved indgangen

• Enkelt og pålideligt kredsløbsdesign

Fordele ved ikke-inverterende forstærkere:

• Udgangssignalet forbliver i samme retning som indgangen

• Meget høj indgangsmodstand, så signalkilden er ikke belastet

• Bevarer den oprindelige signalform

• Let at designe og justere

• Ideel til buffering og forstærkning af svage signaler

Ulemper ved inverterende og ikke-inverterende forstærkere

Ulemper ved inverterende forstærkere:

• Udgangssignalet er omvendt, hvilket muligvis ikke er egnet til alle applikationer

• Indgangsmodstand er begrænset af indgangsmodstandsværdien

• Ikke ideel til signalkilder med meget høj impedans

• Kræver omhyggeligt valg af modstand for nøjagtig forstærkning

• Kan forstærke støj sammen med indgangssignalet

Ulemper ved ikke-inverterende forstærkere:

• Forstærkning kan ikke være mindre end én (kan ikke dæmpe signaler)

• Lidt mere følsom over for støj ved meget høje frekvenser

• Output kan blive mættet, hvis indgangssignalet er for stort

• Forstærkningsnøjagtighed afhænger af modstandstolerance

• Mindre velegnet til signalsummeapplikationer

Anvendelser af inverterende og ikke-inverterende forstærkere

Anvendelser af inverterende forstærkere:

Lydsignalblandings- og summeringskredsløb – Kombinerer flere lydindgange til et enkelt udgangssignal.

Signalbehandling i målesystemer – Justerer signalniveauer, så de passer til instrumenternes inputområde.

Analoge beregningskredsløb – Udfører matematiske operationer såsom addition og subtraktion.

Sensorsignalskalering og -behandling – Konverterer lavniveausensoroutput til brugbare spændingsniveauer.

Opgaver i form af bølgeform og signalinvertering – Ændrer signalpolaritet og justerer bølgeformstørrelsen.

Aktive filterkredsløb – Filtrerer specifikke frekvensområder ved hjælp af modstande og kondensatorer.

Oscillator- og funktionsgeneratorkredsløb – Hjælper med at generere stabile bølgeformer.

Industrielle styresystemer – Behandler styresignaler til automationsudstyr.

Instrumentering og testudstyr – Forstærker små signaler til nøjagtig måling.

Datakonverteringsgrænseflade – Betinger signaler før analog-til-digital eller digital-til-analog konvertering.

Anvendelser af ikke-inverterende forstærkere:

Lydforstærkere og forforstærkertrin – Forstærker lydsignaler uden at ændre deres retning.

Bufferkredsløb til højimpedanskilder – Forhindrer signaltab fra følsomme kilder.

Sensorgrænsefladekredsløb – Forstærker sensoroutput, mens signalformen bevares.

Spændingsfølgerkredsløb – Giver enhedsforstærkning med høj input og lav outputmodstand.

Signalisolationstrin – Beskytter følsomme kredsløb mod belastningseffekter.

Biomedicinsk signalforstærkning – Styrker små biologiske signaler til overvågningsudstyr.

Kommunikationssignalbehandling – Forbedrer signalstyrken til transmission eller behandling.

Bærbar elektronik – Forstærker effektivt signaler i batteridrevne enheder.

Impedanstilpasningskredsløb – Sikrer korrekt signaloverførsel mellem trin.

Referencespændingsforstærkning – Øger referencespændingsniveauer for præcise styrekredsløb.

Hvornår skal man bruge inverterende vs ikke-inverterende forstærkere

Brug Inverterende forstærker når retningen af udgangssignal er ligegyldigt og præcis forstærkningskontrol er påkrævet.Inverterende forstærker valgt til signalbehandlingsopgaver såsom blanding, summering, filtrering og andre applikationer, hvor flere signaler skal kombineres eller matematisk manipuleres.Den inverterende konfiguration er også perfekt, når der er behov for stabil og forudsigelig forstærkning.

Ikke-inverterende forstærker er mere velegnet, når udgangssignalet skal forblive i samme retning som indgangen.Når du arbejder med følsomme signalkilder, er den ikke-inverterende forstærker perfekt, da den giver høj indgangsmodstand og ikke belaster kilden.Ikke-inverterende forstærker er ideel til buffering, lydforstærkning og sensorsignalbehandling, hvor det er nødvendigt at bevare signalets form og polaritet.

Fejlfinding Inverterende og ikke-inverterende forstærkerkredsløb

Når en inverterende eller ikke-inverterende forstærker ikke virker som forventet, er det første skridt at tjek strømforsyningen forbindelser og sørg for, at op-amp er modtager den korrekte spænding.Forkerte eller manglende forsyningsspændinger er en almindelig årsag til funktionsfejl.Dernæst kontrollere, at indgangssignalets niveau er inden for det tilladte område af op-ampen, da overdreven input kan drive outputtet til mætning.

Modstandsværdier og forbindelser bør også inspiceres omhyggeligt, da forkert modstandsplacering eller forkerte værdier kan føre til uventet forstærkning eller slet ingen udgang.Dårlig jording, løse forbindelser eller støjende signalkilder kan forårsage forvrængning eller ustabilitet.Derudover kan højfrekvente svingninger forekomme, hvis kredsløbslayoutet er dårligt, eller hvis korrekte afkoblingskondensatorer ikke bruges i nærheden af ​​strømbenene.

Ved systematisk kontrol af strømforsyningen, komponent værdier, signalniveauer, og ledninger, kan de fleste problemer i inverterende og ikke-inverterende forstærkerkredsløb identificeres og rettes hurtigt.

Konklusion

Inverterende og ikke-inverterende forstærkere er vigtige kredsløb i elektronik.Negativ feedback hjælper dem med at arbejde på en stabil og kontrolleret måde.Hver type har sine egne anvendelsesmuligheder, afhængigt af om signalet skal vendes eller bevares det samme.Ved at forstå disse grundlæggende principper kan du vælge den rigtige forstærker og bruge den korrekt i forskellige elektroniske kredsløb.
