En komplet guide til felteffekttransistorer (FET) historie, specifikationer og anvendelser
2025-10-08 9159

Felteffekttransistoren (FET) er en af ​​de vigtigste opfindelser inden for moderne elektronik.Fra sit tidlige koncept i 1920'erne til dagens avancerede MOSFET'er har det omdannet, hvordan enheder kontrollerer og forstærker strømmen.FET'er er kendt for deres høje effektivitet, lav støj og hurtigt skift.I denne artikel, lad os diskutere historien, det grundlæggende, arbejdsprincip, typer, specifikationer, kredsløbsdesign, applikationer, sammenligning med BJT'er, fordele og ulemper og fremtidige tendenser med felteffekttransistorer (FET'er).

Katalog

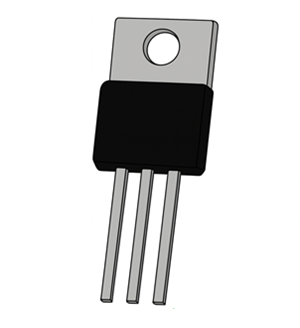

Hvad er felteffekttransistor (FET'er)?

En FET kontrollerer strøm i en halvlederkanal med en spænding påført på porten.De tre terminaler er kilde, dræning og port.Gate spænding udvides eller indsnævres den ledende sti, der sætter strømmen mellem kilde og dræning.

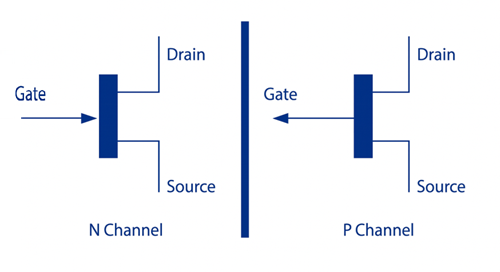

Figur 2. Felteffekttransistor (FETS) symbol

Kanaler kan være N-type eller P-type.Enheder kommer i forbedringstilstand (normalt slukket) og udtømningstilstand (normalt på).Fordi kontrol er ved elektrisk felt snarere end gate -strøm, har FET'er meget høj inputimpedans.

Hvordan en felteffekttransistor (FET) fungerer?

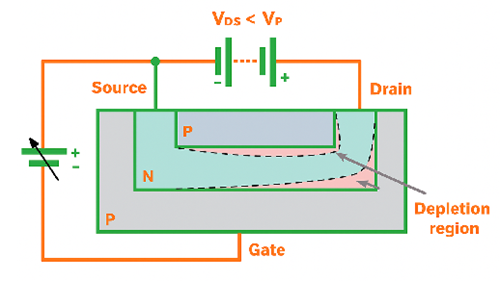

Figur 3. Felteffekttransistor (FET) fungerer

En FET kontrollerer strømstrømmen gennem en halvlederkanal ved hjælp af spænding, der påføres ved porten.Denne spænding genererer et elektrisk felt, der ændrer antallet af ladningsbærere elektroner eller huller i kanalen, hvilket justerer, hvor let strømmen strømmer fra kilden til drænet.

I N-kanal FET'er tiltrækker en positiv portspænding elektroner og øger strømmen, mens en negativ spænding reducerer den.I P-kanals FET'er vendes opførslen.

Fordi næsten ingen nuværende strømmer ind i den isolerede port, har FET'er meget høj inputimpedans.Dette gør dem effektive til både analoge og digitale applikationer.

En nem måde at visualisere dette på er at forestille sig en vandventil: kilden er vandtanken, afløbet er udløbet, og porten fungerer som ventilen, der kontrollerer strømmen.Ved at justere portspændingen kan du fint regulere strømmen, ligesom det drejer en ventil, styrer vandstrømmen.

Felteffekttransistor (FET) typer og deres funktioner

1. Junction FET (JFET): Bruger et omvendt partisk P-N-kryds til at kontrollere strømstrømmen.Arbejder i udtømningstilstand og er ideel til impedansanvendelser med lav støj og høj input som lydforforstærkere og sensorer.

2. Mosfet: Den mest almindelige FET -type ved hjælp af en isoleret port til at opnå meget høj inputimpedans.

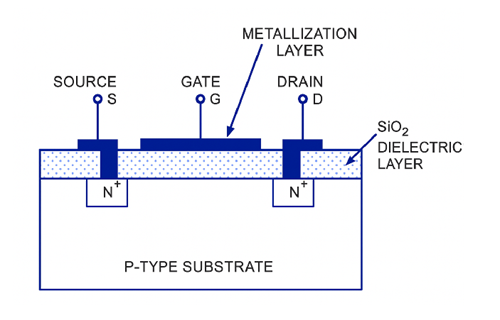

Figur 4. Forbedring af MOSFET -transistor

• Forbedringstilstand MOSFET'er er slukket ved nul spænding og opførsel, når spænding påføres.

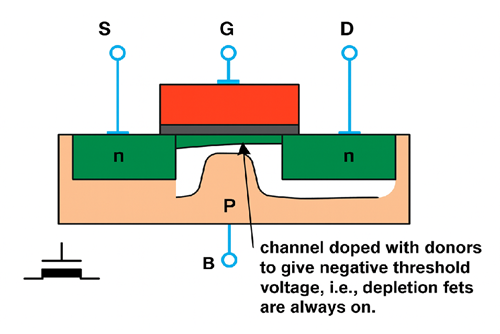

Figur 5. Udtømning MOSFET -transistor

• Udtømningstilstand MOSFETs opfører sig ved nul spænding og sluk med omvendt bias.

3. dobbelt-gate Mosfet: Tilvejebringer forbedret isolering og kontrol, der er vidt brugt i RF -forstærkere og kommunikationskredsløb.

4. mesfet: Bruger materialer som Gallium Arsenide (GAAS) til højhastighedsmikrobølgeovn og satellitsystemer.

5. HEMT/PHEMT: Designet til ultrahøjfrekvent og applikationer med lav støj såsom radar og trådløs kommunikation.

6. Finfet: En 3D -struktur, der reducerer den aktuelle lækage, der bruges i moderne processorer og mobile enheder.

7. VMOS/Power Fets: Funktion af en lodret strømsti for højeffektivitet i strømforsyninger, konvertere og motorstyringskredsløb.

Felteffekttransistor (FET) specifikationer

Specifikation Kategori	Parameter	Beskrivelse
Maksimale vurderinger	VDs (Dræningskilde spænding)	Maksimal spænding mellem dræning og kilde før sammenbrud.
	VGs (Gate-source spænding)	Sikker portspændingsområde; Overskridelse af det kan skade portoxidet.
	jegD (Maksimal dræningsstrøm)	Højeste kontinuerlig strøm FET kan håndtere sikkert.
	SD (Strømafledning)	Maksimal varme, enheden kan frigivelse under drift uden skade.
DC -egenskaber	VGs (th) (Tærskelspænding)	Bestemmer hvornår ledning starter.
	RDs (on) (On-resistance)	Påvirker effektivitet og spænding Slip, når enheden er tændt.
	GM (Transconductance)	Måler hvor effektivt gate Spændingskontroller dræningsstrøm (amplifikationsevne).
Dynamiske egenskaber	Kapacitances (CISS, COSS, CRSS)	Definer opladning og skift opførsel;påvirker højhastighedsydelse.
	Gate Charge (QG)	Samlet gebyr, der kræves for at skifte Fet;Lavere værdier forbedrer skifthastigheden.
	Skiftende tider	Angiv, hvor hurtigt enheden tænder og slukker.
Termiske vurderinger	Termisk modstand	Måler hvor effektivt varme bevæger sig fra krydset til sagen eller omgivelsen.
	Krydsstemperatur (TJ MAX)	Maksimal sikker drift temperatur til pålidelig ydelse.

Felteffekttransistor (FET) kredsløbsdesign

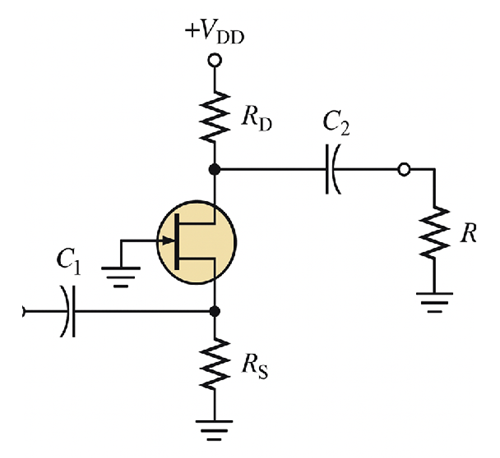

Figur 6. FET Circuit Design (JFET Common-Gate Amplifier)

Felteffekttransistor (FET) kredsløbsdesign er nyttige i moderne elektronik til amplifikation og skift.Kredsløbet vist ovenfor er en JFET-source-forstærker, hvor spændingsområdet end strømstyrker transistorens operation.Indgangssignalet passerer gennem kondensator C₁, der blokerer DC og giver AC mulighed for at nå porten.Fordi porten trækker næsten ingen strøm, tilbyder kredsløbet meget høj inputimpedans, hvilket reducerer signaltab. Kildemodstanden 𝑅𝑆 giver selvfordeling til at stabilisere transistorens operation, mens afløbsmodstanden 𝑅_𝐷 Konverterer aktuelle ændringer til amplificerede spændingssignaler.Output, taget gennem kondensator 𝐶₂, leverer et rent amplificeret AC -signal til næste trin.Generelt giver dette design fremragende spændingsforstærkning, lav støj og stabile driftskvaliteter, der gør FET-kredsløb ideelle til forstærkere, buffere og oscillatorer i både analoge og digitale systemer.

Felteffekttransistorer (FET) applikationer

Forstærkere og signalbehandling: FET'er giver lav støj og høj inputimpedans, ideel til lydforstærkere, oscilloskoper og sensorgrænseflader.

RF og kommunikationssystemer: Brugt i mixere, oscillatorer og forstærkere til radioer, tv'er og satellitmodtagere på grund af deres hurtige skift og lav forvrængning.

Måleudstyr: Almindelig i voltmetre, elektrometre og testinstrumenter, hvor præcision og minimal belastning er vigtig.

Integrerede kredsløb: Grundlaget for CMOS -teknologi, der driver alt fra smartphones til supercomputere.

Power Electronics: Power MOSFETs er vigtige i DC-DC-konvertere, motordrivere og batterisystemer til deres hurtige skift og effektivitet.

Signalblanding og modulation: Brugt i kommunikationsmodtagere til kombination og behandlingssignaler med minimal forvrængning.

Felteffekttransistorer (FETS) vs. bipolære krydsstransistorer (BJTS)

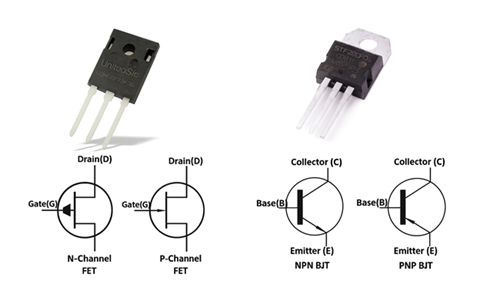

Figur 7. Felteffekttransistorer (FETS) vs. bipolære forbindelsestransistorer (BJTS)

Funktion	Felteffekt Transistor (FET)	Bipolar Junction Transistor (BJT)
Kontroltype	Spændingsstyret enhed	Aktuel-kontrolleret enhed
Hovedterminaler	Kilde, port, dræn	Emitter, base, samler
Inputimpedans	Meget høj (megaohms eller mere)	Lav til medium
Strømforbrug	Lav på grund af minimal portstrøm	Højere kræver basisstrøm
Skifthastighed	Hurtig, ideel til digital og Højhastighedskredsløb	Moderat, langsommere på grund af opladning opbevaring
Gain (Amplification)	Moderat spændingsforstærkning	Høj strømforøgelse og bedre linearitet
Termisk stabilitet	Fremragende;selvregulerende med temperatur	Dårlig;tilbøjelig til termisk løb
Støjpræstation	Lav støj, egnet til følsom kredsløb	Højere støjniveau
Betjeningstilstand	Spændingsstyret felteffekt	Nuværende drevet bærerinjektion
Foretrukne applikationer	Digital elektronik, CMOS ICS, strømafbryder, RF -systemer	Analoge forstærkere, lyd Kredsløb, lineære regulatorer
Materielle typer	Mosfet, Jfet, Mesfet, FinFet	NPN, PNP (Bipolar Junction Typer)
Effektivitet	Høj;Ideel til systemer med lav effekt	Moderat;mindre effektiv i skiftende brug

Fordele og ulemper ved felteffekttransistor (FETS)

Fordele	Ulemper
Høj inputimpedans tillader Præcis forstærkning af svage signaler.	Nogle FET'er har begrænset spænding håndteringsevne.
Lavt strømforbrug gør dem Ideel til bærbare og batteridrevne enheder.	Mosfets er følsomme over for Elektrostatisk udladning (ESD).
Lav støjproduktion forbedres Signalkvalitet i lyd- og RF -kredsløb.	FETS har generelt lavere gevinst end BJTS.
Hurtig skifthastighed understøtter Digitale og magtapplikationer.	Højere på modstand kan reducere Effektivitet i højstrømskredsløb.
Stabil termisk præstation forhindrer overophedning og forbedrer pålideligheden.	Kompleks fremstilling øges produktionsomkostninger.
Kan håndtere høje spændinger (i Power Mosfets).	Intern kapacitans og lækage Strømme kan påvirke højfrekvent stabilitet.

Fremtidige tendenser og innovationer inden for FET -teknologi

Nanometer og FinFET -design: Moderne processorer bruger nu FINFET'er med 3D -kanaler til reduceret lækage og bedre kontrol ved nanoskala -dimensioner.

Sic og Gan Power Fets: Siliciumcarbid (SIC) og Gallium Nitride (GAN) enheder transformerer effektelektronik, der tilbyder højere spændingsevne, hurtigere skift og forbedret effektivitet.

Fleksible og organiske FET'er: Udvikling af FET'er på fleksible underlag til bærbare tech, medicinske sensorer og bøjelige skærme.

Kvante- og 2D -materialefet: Materialer som grafen og molybdæn disulfid (MOS₂) viser potentiale for næste generations transistorer med ultra-lav effekt og ekstrem hastighed.

Integration i AI- og IoT -enheder: Med stigningen af ​​kantberegning og AI er FET'er med lav effekt vigtige til effektiv databehandling og smart systemdesign.

Konklusion

Felteffekttransistoren forbliver kernen i moderne elektronik.Dens spændingsstyrede operation gør den effektiv, pålidelig og alsidig for alt fra processorer til kraftsystemer.Efterhånden som teknologien skrider frem med FinFets, GaN og SIC -design, vil FETS fortsat køre hurtigere, mindre og smartere enheder i fremtiden.
