4-vejs lyskontakter: En simpel guide til typer og applikationer
2025-11-20 4242

En 4-vejs switch-opsætning er en smart måde at styre et enkelt lys fra flere forskellige steder i dit hjem.Det er nyttigt på steder som lange gange, trapper og værelser med mere end én indgang.I denne artikel kan vi diskutere om 4-vejs switche, hvad en 4-vejs switch gør, hvordan den virker, hvor den bruges, og hvordan man forbinder og fejlfinder den.

Katalog

Hvad gør en 4-vejs switch?

En 4-vejs switch er en enhed, der lader dig styre et lys fra tre eller flere steder.Den fungerer sammen med to 3-vejs kontakter og installeres mellem dem.3-vejs kontakterne håndterer den indgående strøm og forbindelsen til lyset, mens 4-vejs kontakten omdirigerer rejsendes ledninger der løber mellem de to ender af kredsløbet.

Inde i kontakten, to rejsende kommer ind og to rejser.Den indre mekanisme holder enten de rejsende lige eller krydser dem.Det er den eneste funktion af en 4-vejs kontakt.

Hvordan fungerer et 4-vejs switch-kredsløb?

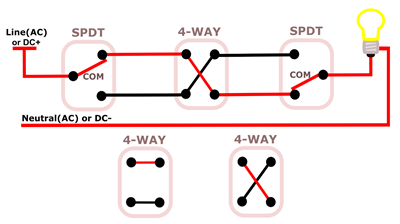

Figur 2. Switchhandlingen ændrer den elektriske vej

Et belysningskredsløb med flere placeringer fungerer ved at ændre den elektriske vej gennem passagerledningerne.4-vejskontakten er en del af den vej, men den forbinder aldrig direkte til strømkilden eller lysarmaturen.Det påvirker kun, hvordan de rejsende passerer mellem de to 3-vejs sporskifter.

Hvordan kredsløbet opfører sig:

• Den første 3-vejs kontakt vælger, hvilken rejsende der bærer strøm.

• Det passagerpar når 4-vejskontakten.

• 4-vejs holder parret på linje eller krydser dem.

• De rejsende fortsætter til den anden 3-vejs kontakt.

• Den anden 3-vejs sender enten strøm til lyset eller stopper det.

Hver kontakt i kæden kan ændre stien, hvorfor enhver af dem kan tænde eller slukke lyset.

Sammenligning af 4-vejs og 3-vejs switche

Kategori	4-vejs Skift	3-vejs Skift
Primær funktion	Styrer et lys fra tre eller flere steder	Styrer et lys fra to steder
Nødvendige komponenter	To 3-vejs kontakter plus en el flere 4-vejs kontakter	Kun to 3-vejs kontakter
Intern mekanisme	Skifter mellem lige-gennem eller krydsede rejseforbindelser	Vælger, hvilken rejsende modtager strøm fra den fælles terminal
Terminalantal	4 terminaler + jord	3 terminaler + jord
Terminal arrangement	Rejsende par grupperet på modsatte sider	Fælles på den ene side, rejsende modsat
Rejseledninger brugt	Fire rejseledninger (to ind, to ud)	To rejseledninger
Tilslutning til strøm	Forbinder aldrig til strøm eller lys direkte	Tilsluttes til varmt foder eller lys belastning
Elektriske klassifikationer	15A eller 20A;120-277V AC	15A eller 20A;120-277V AC
Kompatibilitet med smarte systemer	Normalt erstattet af en hjælpeanordning eller fjernbetjent smart switch	Ofte erstattet af en "mester" smart switch
Almindelig terminal adfærd	Omdirigerer rejsende par;nej fælles terminal	Sender strøm til én rejsende på en tid
Intern koblingshandling	DPDT	SPDT
Kabel påkrævet	4-leder kabel	3-leder kabel
Rolle i multi-location kredsløb	Skal sidde mellem de to 3-vejs skifter	Starter eller afslutter kredsløbet
Typisk installationssted	Hvor som helst mellem endekontakterne	Hver ende af kredsløbet
Behov for kassestørrelse	Har ofte brug for en dybere kasse til mere konduktører	Standard kasse normalt fint
Kodeovervejelser	Samme regler, men flere dirigenter påvirke boksfyld	Skal være jordet;boksfyld regler anvende
Fælles fysiske stilarter	Toggle, vippe, trykknap	Toggle, rocker, smart mester
Typisk omkostningsområde	Lidt højere	Lavere
Installationsvanskeligheder	Højere;rejsende gruppering er kritisk	Moderat
Vedligeholdelsesnotater	Udskift, hvis rejsendes routing føles inkonsekvent, eller kontakten løsner sig	Udskift, hvis den er varm eller intermitterende

Hvor giver en 4-vejs switch mening?

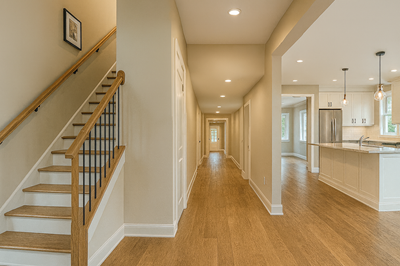

Figur 3. Værelser og en trappe er ideel til en 4-vejs switch

Brug en 4-vejs kontakt, når et lys skal styres fra mere end to steder.Eksempler omfatter:

• Trapper i flere niveauer

• Rum med flere døråbninger

• Lange gange

• Åbent koncept layouts

• Garager med flere indgangssteder

Dette layout forhindrer dig i at skulle krydse et mørkt rum for at finde en kontakt.

Fordele ved en 4-vejs opsætning

Bedre kontrol: Du kan tænde eller slukke lys fra flere punkter, hvilket hjælper i store eller komplekse rum.

Energibesparelser: Det opfordrer folk til at slukke lyset, når de går, i stedet for at søge efter en enkelt kontakt.Smarte systemer tilføjer tidsplaner, belægningsregistrering og fjernbetjening.

Sikkerhed: Flere adgangspunkter reducerer ture og fald i trapper, lange korridorer og natteruter.

Smart hjem muligheder: Mange moderne systemer integreres med apps og stemmestyring og tilbyder dæmpning, scener og automatisering.

Almindelige typer af 4-vejs switche

Figur 4. Rocker-stil 4-vejs lyskontakt

Vippekontakt 4-vejs- En vippekontakt bruger en bred, flad pagaj, som du trykker på i toppen eller bunden for at tænde eller slukke lyset.Den har et moderne look og fungerer godt i opdateret interiør.Mange rocker-modeller har en lille indikatorlampe, der lyser, når kontakten er slukket, hvilket gør dem nemmere at finde i mørke gange eller store rum.Den glatte overflade er også nem at bruge, når dine hænder er fulde.

Figur 5. Toggle-stil lyskontakt

Skift 4-vejs kontakt- En vippekontakt har det klassiske lille håndtag, der vippes op eller ned.Det er en af ​​de mest velkendte og holdbare switch-stile i boligområder.Toggle 4-vejs kontakter kommer i en bred vifte af farver og kvaliteter, hvilket gør dem til et godt valg, hvis du vil matche eksisterende kontakter i hele dit hjem.Deres enkle design og pålidelighed holder dem populære.

Figur 6. Lyskontakt med trykknap

Tryk-knap 4-vejs kontakt- En trykknapkontakt tænder eller slukker lyset med et tryk på knappen.Denne stil er ofte valgt på grund af sit traditionelle eller dekorative udseende, især i ældre hjem eller tidstypiske interiører.Nogle versioner inkluderer en roterende lysdæmper, som lader dig justere lysstyrken, mens du beholder push-on og push-off-funktionen.Denne kombination er nyttig i rum, hvor fleksible belysningsniveauer er vigtige.

Hvordan tilkobles en 4-vejs switch?

En 4-vejs switch har to par rejseterminaler plus en jord.Den forbindes ikke til strømforsyningen eller lysarmaturen.

1.Sluk for strømmen, og bekræft, at den er slukket.

2.Identificer de to terminalpar på switchen (normalt farvegrupperet).

3.Forbind rejseparret, der kommer fra den første 3-vejs kontakt til den ene side.

4.Tilslut det udgående rejsepar til den anden side og fortsæt til den anden 3-vejs kontakt.

5.Jord afbryderen.

For mere end tre kontrolpunkter skal du tilføje yderligere 4-vejs kontakter mellem de samme to 3-veje.

Almindelige ledningsfejl

Slukker ikke for strømmen: Sluk altid afbryderen og test.

Fejlidentificerede ledninger: Mærk ledninger, før du flytter noget, og bekræft med en måler.

Løse forbindelser: Spænd terminalskruerne og fastgør ledningsmøtrikker.

Blandede rejsende par: Dette forårsager inkonsekvent adfærd.Hold rejsende sammen.

Fejlkoblede fælles klemmer på 3-vejs: Den ene skal kobles til varmefoderet og den anden til lyset.

Dårlig jordforbindelse: Hver kontakt og boks har brug for en ordentlig jording.

Fejlfinding af et 4-vejs kredsløb

Når en 4-vejs belysningsopsætning ikke fungerer korrekt, kommer det normalt til en ledningsfejl, en løs forbindelse eller en dårlig kontakt.Ved at bruge et simpelt trin-for-trin-tjek bliver problemet nemmere at finde.

1. Sluk først for strømmen

Gå til afbryderen og sluk for kredsløbet.Sørg for, at strømmen virkelig er slukket, før du rører ved noget.

2. Tjek 4-vejs kontaktens ledninger

Sørg for, at hver rejseledning er på det rigtige par terminaler.Hvis rejseparrene er blandet, kan lyset flimre eller kun fungere nogle gange.

3. Tjek 3-vejskontakterne

Hver 3-vejs kontakt har en fælles skrue.En fælles skal forbindes til den indkommende varme ledning, og den anden skal forbindes til ledningen, der går til lyset.Hvis en af ​​dem er forkert, fungerer kredsløbet ikke, som det skal.

4. Se efter løse eller slidte forbindelser

Løse skruer, løse trådmøtrikker eller beskadigede ledninger kan få lyset til at virke uforudsigeligt.Spænd alt og udskift alt, der ser slidt ud.

Hvis en kontakt føles varm eller laver en let summende lyd, går den sandsynligvis dårligt og bør udskiftes.

5. Til opsætning af smart switch

Sørg for, at alle kontakter er lavet til at arbejde sammen.Hvis de er, så prøv at nulstille dem eller opdatere softwaren.Nogle gange er problemet blot kommunikation mellem enhederne.

Konklusion

En 4-vejs switch-opsætning kræver lidt læring, men det kan gøre en stor forskel for, hvor behageligt og sikkert dit hjem føles.Når du først forstår det grundlæggende, bliver det meget nemmere at vælge de rigtige kontakter og løse små problemer.Med den rigtige tilgang giver dette system dig pålidelig lysstyring, uanset hvor du har brug for det.
