Oversigt over bandpasfilter og dets anvendelser
2025-05-07 23454

En båndpasfiltre er unik enhed, der kun lader den midterste del af et signal gå igennem.Det blokerer signaler, der er for lave eller for høje.Dette er det samme, når du indstiller en radio for at høre kun en station tydeligt.I denne artikel lærer du, hvad et bandpasfilter er, hvordan det fungerer, de forskellige typer, hvordan det er lavet, og hvor vi bruger det.

Katalog

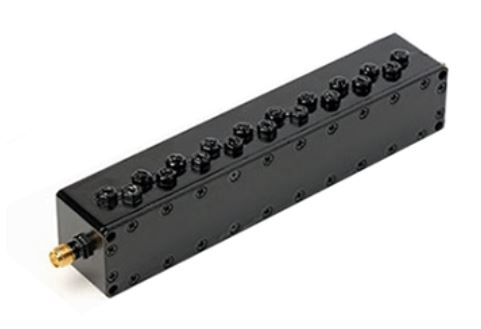

Figur 1: Bandpasfilter

Bandpasfilter (BPF)

Et båndpasfilter lader kun lyde i mellemområdet igennem.Det blokerer både lave og høje lyde uden for dette interval.Det er som at indstille en radio for at høre kun en station.Dette filter bruges i radioer til at vælge en kanal og blokere alle andre.

Det er et elektronisk værktøj, der kun lader signaler i et bestemt interval gennemgås.Det blokerer signaler, der er for lave eller for høje.Du kan lave en ved at sætte et højpasfilter og et lavpasfilter sammen.Et højpasfilter lader høje signaler igennem, og et lavpasfilter lader lave signaler igennem.Så bandet Pass Pass -filter lader kun midterste rækkevidde igennem.

Bandpass -filterkonstruktionsteknologier

All-dielektriske filtre

Fremstillet ved hjælp af lag af ikke-ledende (dielektriske) materialer.De er lette og klarer sig godt ved høje frekvenser som mikrobølgeovn eller optiske systemer.

Metal-dielektriske filtre

Disse bruger en blanding af metal- og dielektriske lag.De er mere holdbare og fungerer godt under robuste, højeffektforhold.

Klassifikationer af bandpasfilter

Passivt båndpasfilter

Dette filter bruger kun basale dele som modstande, kondensatorer og induktorer.Det har ikke brug for nogen strøm eller batterier til at fungere.Det lader visse lyde passere og blokerer resten.Disse filtre bruges ofte i højttalere, radioer og andre enkle enheder.

Aktivt båndpasfilter

Dette filter bruger en lille chip kaldet en op-amp sammen med modstande og kondensatorer.Det har brug for magt til at arbejde.Det kan også gøre signalet stærkere.Denne type bruges i lydspillere, telefoner og andre enheder, der har brug for et klart og stærkt signal.

Digital båndpasfilter

Dette filter er lavet gennem software eller digitale chips.Det bruger ikke ledninger eller spoler.Disse filtre findes i desktops, smartphones og andre intelligente enheder.

Så båndpasfilter

Saw betyder overfladeakustisk bølge.Dette filter ændrer signaler til små lydbølger, filtrerer dem og ændrer dem derefter tilbage.Det er meget godt til højfrekvente signaler og bruges i telefoner, tv'er og trådløse systemer.

LC Band-Pass-filter

Dette filter bruger kun to dele - induktorer (L) og kondensatorer (C).Du kan ændre dens dele for at lade den frekvens, du ønsker.Det er almindeligt i radio- og transmitterkredsløb.

RC Band-Pass-filter

Dette filter fremstilles ved hjælp af modstande (R) og kondensatorer (C).Det er let og billigt at lave.Men det er ikke effektivt for meget hurtige signaler.Det bruges for det meste i lille musik eller lydenheder.

RLC Band-Pass-filter

Dette filter bruger tre dele: modstand, induktor og kondensator.Det kan vælge det nøjagtige signal, du ønsker, og blokere de andre.Det bruges i radioer, lydsystemer og mange typer signalenheder.

Hulrum båndpasfilter

Dette filter bruger en metalboks til at fælde og rydde op signaler.Det bruges til meget højfrekvente signaler som i radar eller satellitter.Disse filtre er store, men fungerer virkelig godt.

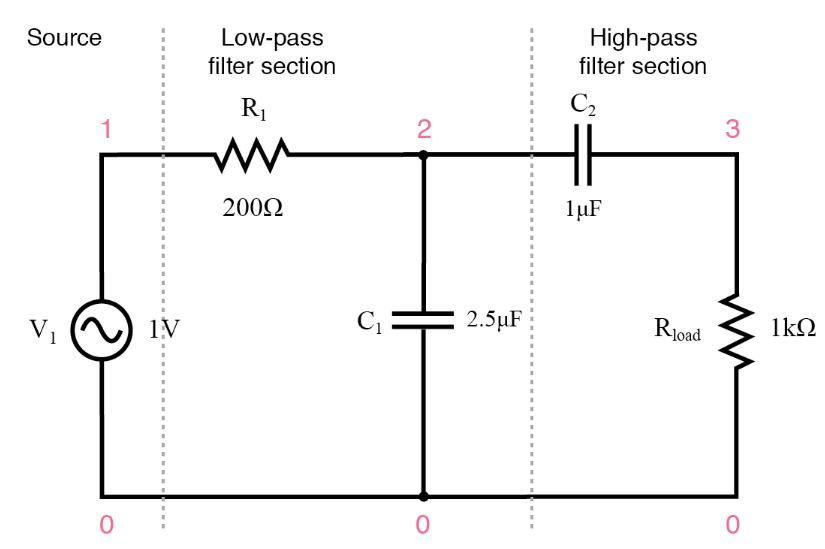

Figur 2: Kapacitivt båndpasfilter

Brug af båndpasfilter med kondensatorer

Et båndpasfilter, der bruger kondensatorer, er et simpelt kredsløb, der kun lader en vis række signaler gennemgå.Det blokerer lyde, der er for lave eller for høje.Dette filter er lavet ved at sammensætte to mindre filtre: et, der blokerer lave signaler (højpasfilter) og et, der blokerer høje signaler (lavpasfilter).Hver del bruger en kondensator og en modstand til at gøre sit job.

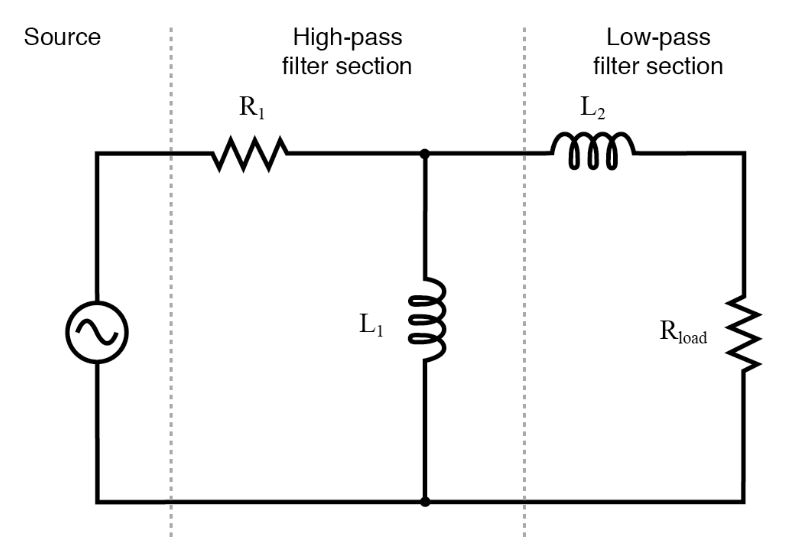

Figur 3: Induktivt båndpasfilter

Brug af båndpasfilter med induktorer

Et båndpasfilter, der bruger induktorer, er et kredsløb, der kun lader en vis række signaler passere.Det blokerer signaler, der er for lave eller for høje.I stedet for kun at bruge kondensatorer, bruger dette filter også induktorer og modstande.Induktorer er små ledninger, der bremser ændringer i elektrisk strømning, især når signalet er meget hurtigt.I dette filter hjælper induktoren med at blokere høje signaler, og kondensatoren blokerer lave signaler.

De lader kun den midterste række signaler gå igennem.Denne form for filter bruges i ting som radioer, højttalere og kommunikationsværktøjer til at vælge det ønskede signal og blokere resten.Filtre med induktorer er stærke og fungerer godt, når signalet har mere strøm, især når kondensatorer alene ikke er nok.

Hvordan båndpassfiltre reagerer på signaler (frekvensrespons)?

Bredbåndsfiltre

Disse tillader en lang række frekvenser igennem.God til enheder, der kræver mere signalindhold, som bredbåndssystemer.

Smalbåndsfiltre

Disse tillader kun et lille frekvensområde.Brugt i applikationer, der har brug for præcision, som FM -radiostationer osv.

Invertering af gevinst

Nogle filtre tillader ikke kun frekvenser gennem, men vipper også signalet på hovedet (inverter) og ændrer dens styrke (gevinst).Nyttigt i forstærkerdesign.

Rauch -filter

En type aktivt filter, der bruger op-ampere, modstande og kondensatorer.Enkel, stabil og let at designe til midtfrekvensapplikationer.

Tow-Thomas-filter

Et mere avanceret aktivt filter med høj præcision og lav støj.Brugt i høje ydeevne analoge systemer.

Båndpassfilterapplikationer

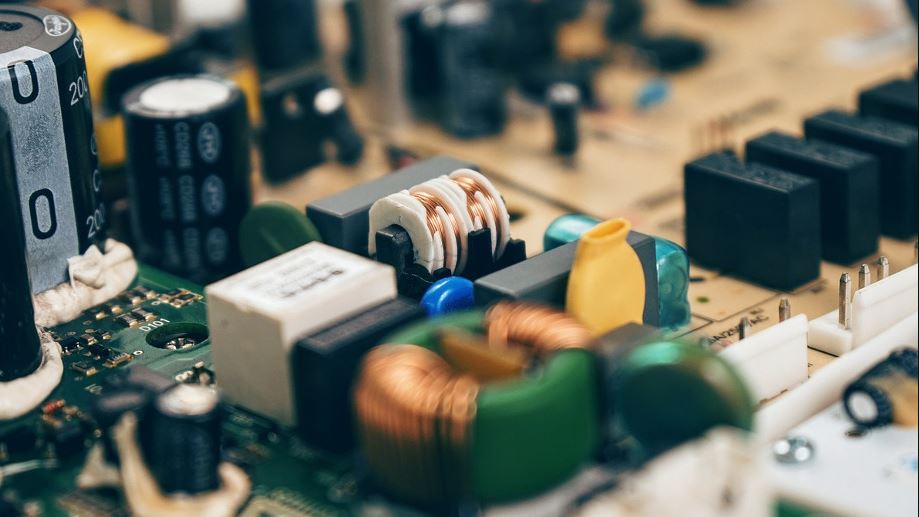

Figur 4: Elektriske filteranvendelser

Kommunikationssystemer

Filtre bruges i radioer, mobiltelefoner og satellitlink.De lader kun specifikke frekvenser igennem og hjælpe med at reducere krydstale.

Lyd

Lydsystemer og musikproduktion bruger båndpassfiltre til at fjerne uønskede lave og høje frekvenser.Dette gør lyden renere og forbedrer kvaliteten.

Medicinsk udstyr

Maskiner som EKG og EEG -skærme bruger disse filtre.De eliminerer muskel- eller støjinterferens.

Radarsystemer

Bandpassfiltre forbedrer måldetektion.De sikrer, at systemet kun lytter til signaler, der betyder noget, filtrerer ekko og tilfældig støj.

Trådløs kommunikation

I Wi-Fi-, Bluetooth- og 5G-systemer hjælper filtre med at bruge forskellige kanaler uden at forstyrre hinanden.

Konklusion

Bandpasfiltre hjælper vores enheder med at fungere bedre ved kun at vælge de signaler, vi har brug for, og blokere resten.De bruges i musiksystemer, telefoner, medicinske værktøjer og trådløse netværk.Der er mange slags filtre, og hver enkelt arbejder på en anden måde.Nogle bruger enkle dele, og andre bruger digitale metoder.Ved at lære, hvordan de fungerer, kan vi forstå, hvorfor de er så nyttige i de ting, vi bruger hver dag.
